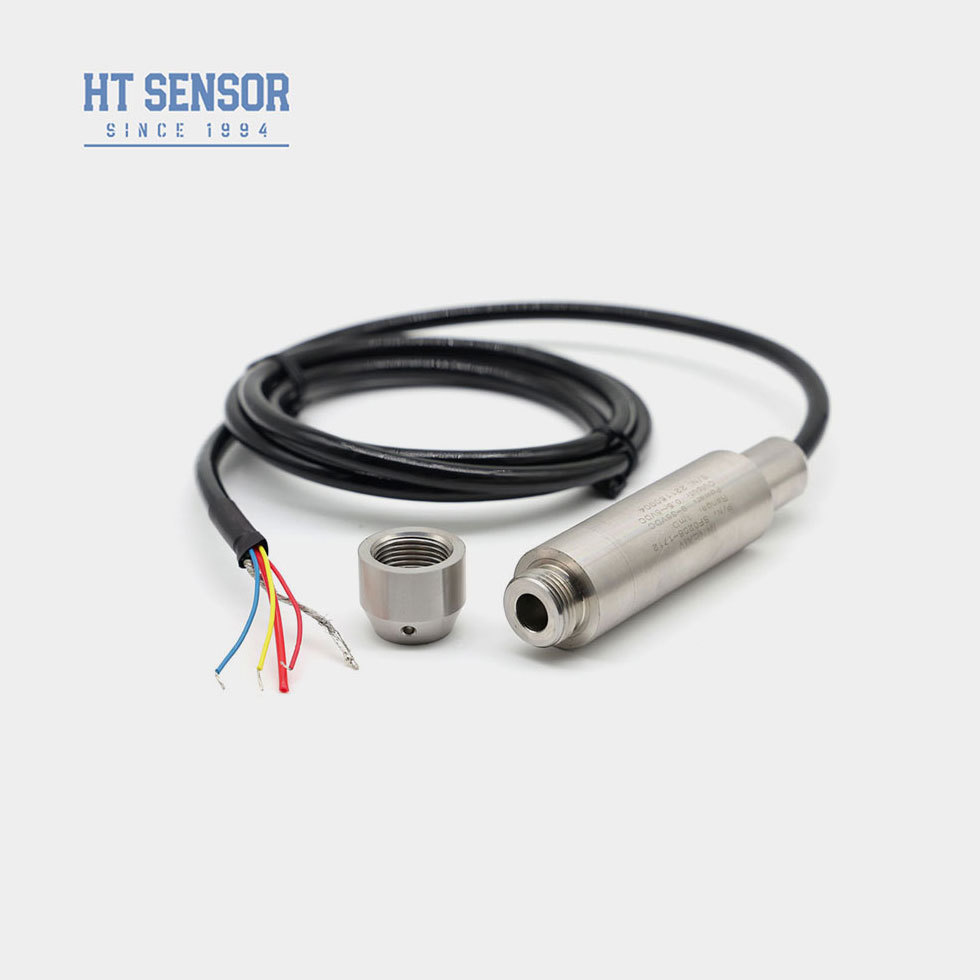

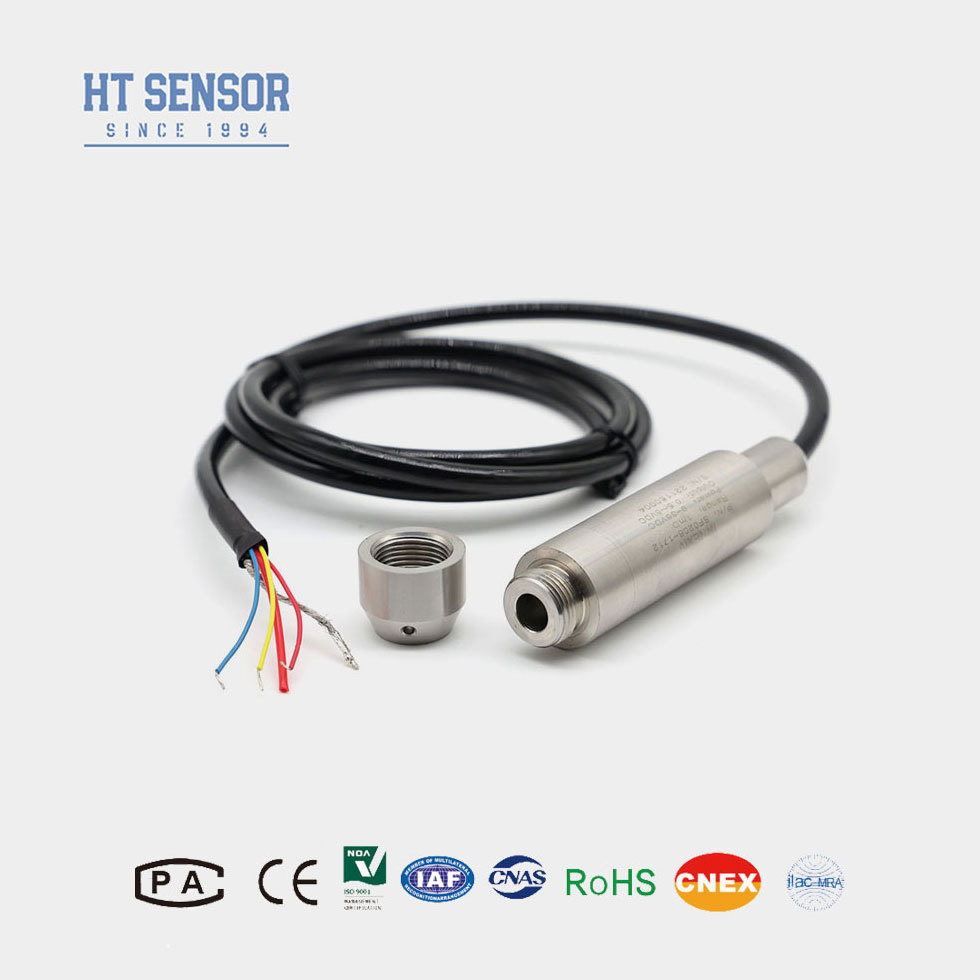

เครื่องส่งสัญญาณระดับน้ำแบบจุ่มพร้อมแกนฉนวนน้ำมันแบบ Piezo-resistive HT Series สำหรับการวัดระดับที่แม่นยำ
Product Details
| ช่วงความดัน: | 0-1m-400 mH2O | เกรดความแม่นยำ: | 00.25%00.5% |
|---|---|---|---|
| การจัดอันดับ IP: | IP68 | น้ำหนักสุทธิ: | 0.3kg |
| วัสดุไดอะแฟรม: | สแตนเลส 316L | วัสดุที่อยู่อาศัย: | 304ส |
| สัญญาณเอาต์พุต: | 4-20MA | แหล่งจ่ายไฟ: | 24VDC |
| ช่วงการวัด: | 0 ~ 10m … 400m | ความจุเกินพิกัด: | ช่วงการจัดอันดับ 2x |
| การทำซ้ำได้: | ± 0.03% (typ.) ± 0.05% fs (สูงสุด) | อุณหภูมิการทำงาน: | -20 ~ 80oC |
| อุณหภูมิการจัดเก็บ: | -30 ~ 100ºC | ความต้านทานฉนวน: | > = 100mΩ@100VDC |
| คะแนนป้องกันการระเบิด: | เอ็กเซียIICT6 | ||
| เน้น |
IP68 water level transmitter,400mH2O water level sensor,4-20mA output level transmitter |
||
Product Description
- กล่องสแตนเลสเต็ม เหมาะสําหรับสภาพแวดล้อมการทดสอบที่หลากหลาย
- การวัดซอนด์แบบดําน้ําเพื่อการติดตั้งง่าย
- ตัวเลือกสัญญาณออกต่าง ๆ
- การติดป้ายกันระเบิด: ExiaIICT6
- อัตราการป้องกันสูง: IP68
- ตัวเลือกเคเบิล PE หรือ PU
- ปรับปรุงความสม่ําเสมอกับ 316LSS และของเหลวที่ไม่เกรี้ยว
- ติดตามระดับน้ําในน้ําเสีย, น้ําอุตสาหกรรม / เทศบาล, ถัง, บ่อน้ํา, แม่น้ํา, น้ําทะเล และทะเลสาบ
- การวัดระดับน้ํามันในน้ํามันดีเซลและถังน้ํามัน
| ระยะการวัด | 0 ~ 10m... 400m |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 2X ระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.2% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิศูนย์ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| ความผันผันของอุณหภูมิ | ±0.01%FS/oC ((> 100KPa) ±0.02%FS/oC (≤ 100Kpa) |
| อุณหภูมิการชดเชย | 0-50oC (0-1m. 0-2m); 0-70oC |
| อุณหภูมิการทํางาน | -20 ~ 80oC |
| อุณหภูมิในการเก็บ | -30 ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 1Cr18Ni9Ti |
| วัสดุของแผ่นฉาก | 316L สแตนเลสสตีล |
| ความต้านทานต่อการปิด | >= 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP67, IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.3Kg (ไม่รวมสาย) |
| วัสดุเคเบิล | โพลีเอธิลีน โพลีอุรีเทน |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V | 5VDC | |
| 0/1~10V | ||
| 0.5~4.5V | ||
| ระเบียบสื่อสาร RS485 |
- รับประกันว่าสื่อที่วัดมีความเข้ากันได้กับองค์ประกอบของสินค้า
- ระบุความหนาแน่นของสื่อที่วัด
- สําหรับสภาพแวดล้อมที่มีการรบกวนไฟฟ้าแม่เหล็ก/RF ที่แรง ให้รายละเอียด
- ติดตั้งอุปกรณ์ป้องกันฟ้าคะนอง และให้ความมั่นคงในการติดดินอย่างถูกต้อง
| รหัส | คําอธิบาย |
|---|---|
| BH93420 | เครื่องส่งแรงดัน |
| ฉัน | ระยะการวัด: 0 ~ 10m... 400m |
| D1 | พลังงานไฟฟ้า: 24VDC |
| D2 | พลังงานไฟฟ้า: 5VDC |
| D3 | เครื่องไฟฟ้า: อื่นๆ |
| S1 | สัญญาณออก: 4 ~ 20mADC |
| S2 | สัญญาณออก: 1 ~ 5VDC |
| S3 | สัญญาณออก: 0 ~ 5VDC |
| S4 | สัญญาณออก: 0 ~ 10mADC |
| S5 | สัญญาณออก: 0 ~ 20mADC |
| S6 | สัญญาณออก: 0 ~ 10VDC |
| S7 | สัญญาณออก 0.5 ~ 4.5VDC |
| S8 | สัญญาณออก: RS485 |
| G | ประเภทความดัน: ความดันขนาด |
| A | ประเภทความดัน: ความดันโดยเฉพาะ |
| S | ประเภทความดัน: ความดันมาตรฐานที่ปิด |
| 01 | วัสดุ: สแตนเลส 304 |
| 02 | วัสดุ: 316L สแตนเลส |
| C1 | วัสดุของเคเบิล: PE |
| C2 | วัสดุของเคเบิล: PU |
Product Highlights
BH93420I เครื่องส่งระดับของของเหลวแบบดําน้ํา BH93420-I เป็นตัวส่งระดับน้ําที่ใช้ตัวแกนที่เต็มไปด้วยน้ํามันแบบแยกแยกแบบหุ้มหุ้มแบบ HT เป็นองค์ประกอบการวัดสัญญาณออกแบบด้วยโครงสร้างสแตนเลสครบครันและโครงสร้างชิ้นเดียว, ส่วนการตรวจจับถูกปิดโดยสมบูรณ์แบบด้วยเหล็กไร้ขัดเหล็กสําหรับผลงานกันน้ําที่ดีที่สุด ผ...
