| สถานที่กำเนิด: | ซีเอ็นเอ็น |
|---|---|
| ชื่อแบรนด์: | HT |
| ได้รับการรับรอง: | CE, RoHS |
| หมายเลขรุ่น: | บีพี155 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 15 |
| รุ่นหมายเลข: | บีพี155 | การวัดขนาดกลาง: | แก๊ส |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.25% | ช่วงความดัน: | 0kpa~10kpa...5MPa |
| การจัดอันดับ IP: | IP65 | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| วัสดุที่อยู่อาศัย: | 316L | ความมั่นคงในระยะยาว: | 0.1% F.S./ปี |
| วัสดุไดอะแฟรม: | 316L | อุณหภูมิการทำงาน: | -20ºC ~ 80ºC |
| อุณหภูมิการจัดเก็บ: | -40ºC ~ 120ºC | สัญญาณเอาต์พุต: | 4 ~ 20ma |
| แรงดันไฟฟ้า: | 12 ~ 30VDC | การตอบสนองความถี่: | 2.4KHZ |
| ความต้านทานฉนวน: | 100mΩ 100VDC | ||
| เน้น: | เซ็นเซอร์วัดแรงดัน 4-20mA ที่มีความแม่นยำ 0.25%,เซ็นเซอร์วัดแรงดันสแตนเลสสตีล IP65,316L เครื่องตรวจความดันอุตสาหกรรม |
||

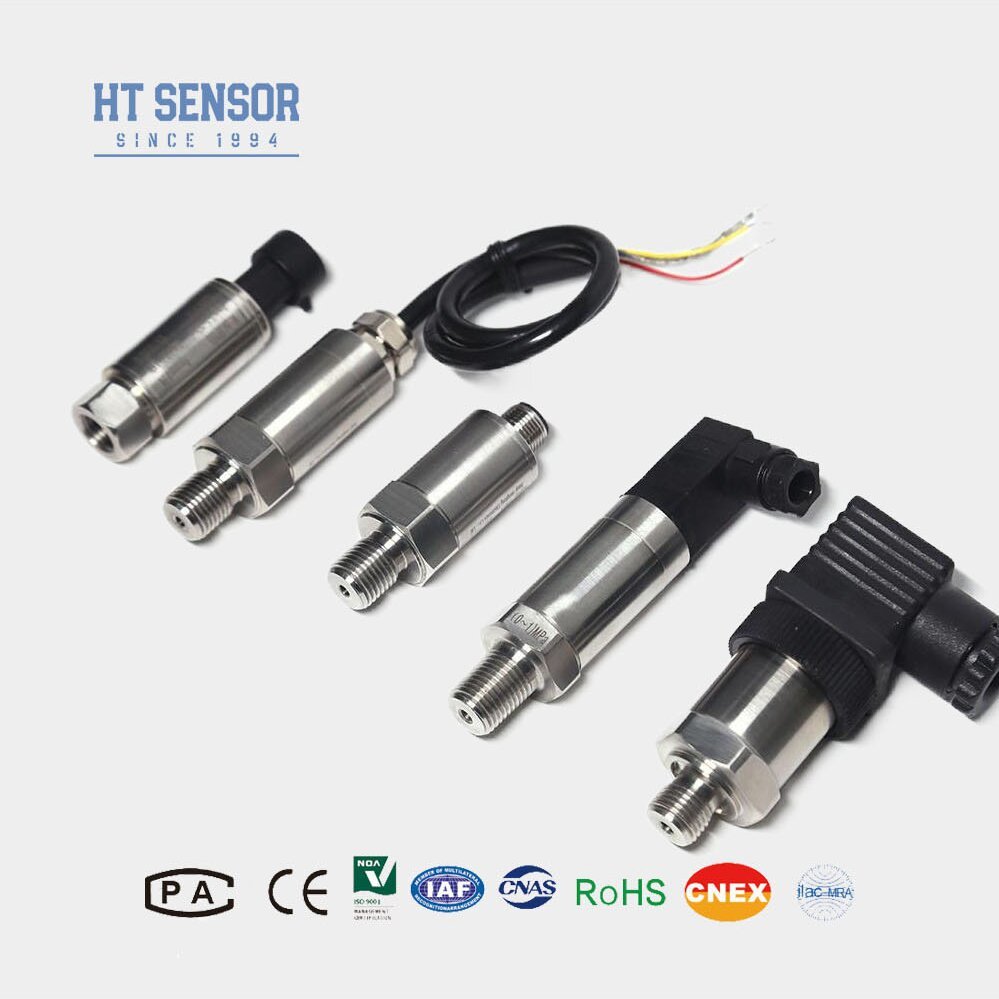

เครื่องส่งความดัน BP155 เป็นทางออกที่คุ้มค่า โดยเฉพาะสําหรับเครื่องปรับอากาศและอุปกรณ์เย็นมันมีวงจรส่งสัญญาณที่มีประสิทธิภาพสูง ที่พัฒนาภายในเครื่องส่งที่คอมแพคต์นี้ มีความทนทานต่อความชื้นที่แข็งแกร่ง และมีความสามารถในการต่อต้านการรบกวนไฟฟ้าแม่เหล็กที่ดีเยี่ยมการทดสอบอย่างเข้มข้นและกระบวนการเลือกชราสําหรับส่วนประกอบและสินค้าเสร็จการทํางานที่น่าเชื่อถือ
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
| คู่มือการสั่งซื้อ | |||||||||
| BP15X | เครื่องส่งแรงดัน | ||||||||
| รหัส | การก่อสร้าง | ||||||||
| 5 | พล็อก Packard | 6 | เครื่องเชื่อม M12*1 | ||||||
| 7 | เครื่องเชื่อม Mini DIN | 8 | เครื่องเชื่อม Hirschmann | ||||||
| ระยะการวัด | 0kPa ∙ 10kPa... 10MPa | ||||||||
|
(0-X) Kpa หรือ MPa |
X: แสดงระยะวัดจริง | ||||||||
| รหัส | พลังงาน | ||||||||
| D1 | 24VDC | ||||||||
| D2 | 5VDC | ||||||||
| D3 | อื่นๆ | ||||||||
| รหัส | สัญญาณออก | ||||||||
| S1 | 4?? 20mADC | S5 | 020mADC | ||||||
| S2 | 1 ′′5VDC | S6 | 0 ราคา 10VDC | ||||||
| S3 | 0 ราคา 5VDC | S7 | 0.5?? 4.5VDC | ||||||
| S4 | 010mADC | ||||||||
| รหัส | การเชื่อมต่อความดัน | ||||||||
| J1 | G1/4 | ||||||||
| J2 | G1/8 | ||||||||
| J3 | 1/4 NPT | ||||||||
| J4 | 1/8NPT | ||||||||
| J5 | 7/16-20UNF | ||||||||
| รหัส | ประเภทความดัน | ||||||||
| G | ความดันเครื่องวัด | ||||||||
| A | ความกดดันอย่างแน่นอน | ||||||||
| S | ความดันมาตรฐานที่ปิด | ||||||||
