| สถานที่กำเนิด: | จีน |
|---|---|
| ชื่อแบรนด์: | HT SENSOR |
| ได้รับการรับรอง: | CE, RoHS |
| หมายเลขรุ่น: | บีพี155 |
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 15 |
| รุ่นหมายเลข: | บีพี155 | การวัดขนาดกลาง: | ก๊าซและของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.25% | ช่วงความดัน: | 0kpa~10kpa...10MPa |
| ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | ความมั่นคงในระยะยาว: | 0.2%FS/ปี |
| วัสดุไดอะแฟรม: | 316L | อุณหภูมิการทำงาน: | -20ºC ~ 80ºC |
| อุณหภูมิการจัดเก็บ: | -40ºC ~ 120ºC | สัญญาณเอาต์พุต: | 4 ~ 20ma |
| แรงดันไฟฟ้า: | 12 ~ 30VDC | ความต้านทานฉนวน: | 200mΩ 100VDC |
| เน้น: | 4-20mA pressure sensor with 0.25% accuracy,IP65 stainless steel pressure sensor,G1/4 industrial pressure sensor |
||

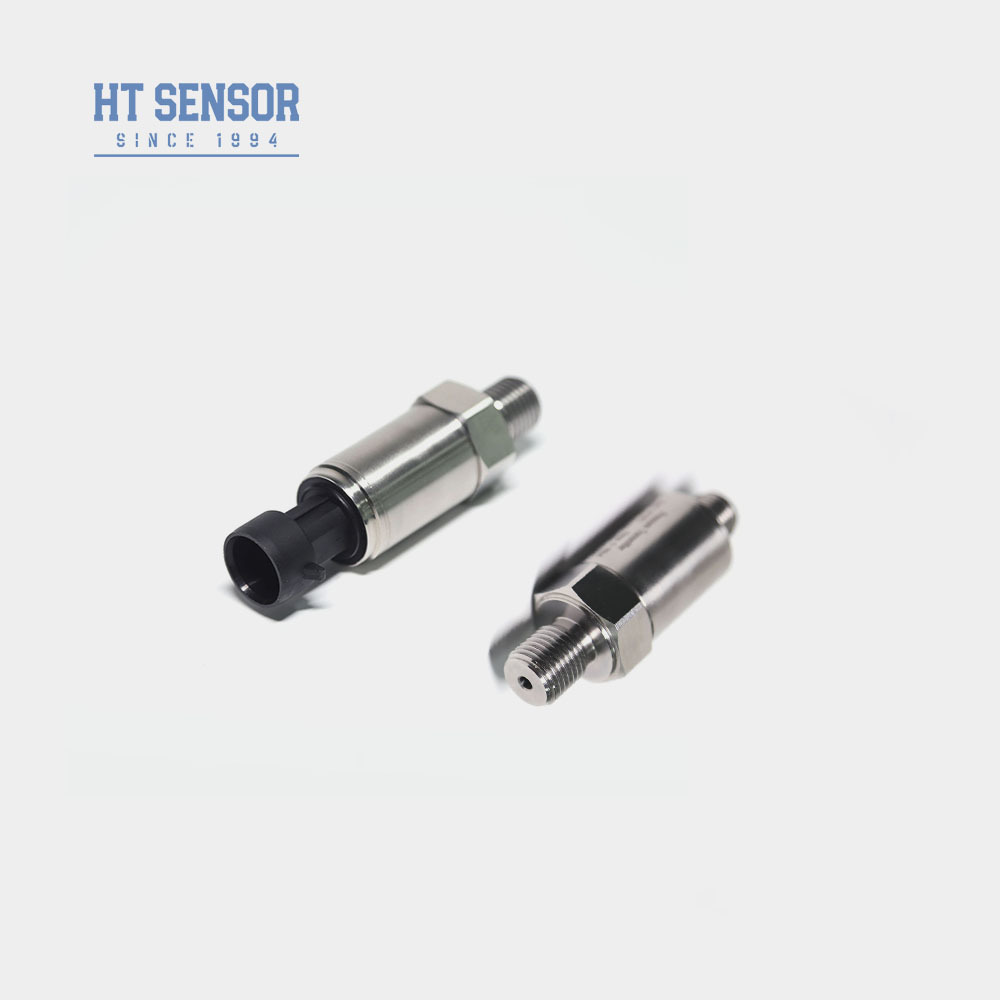

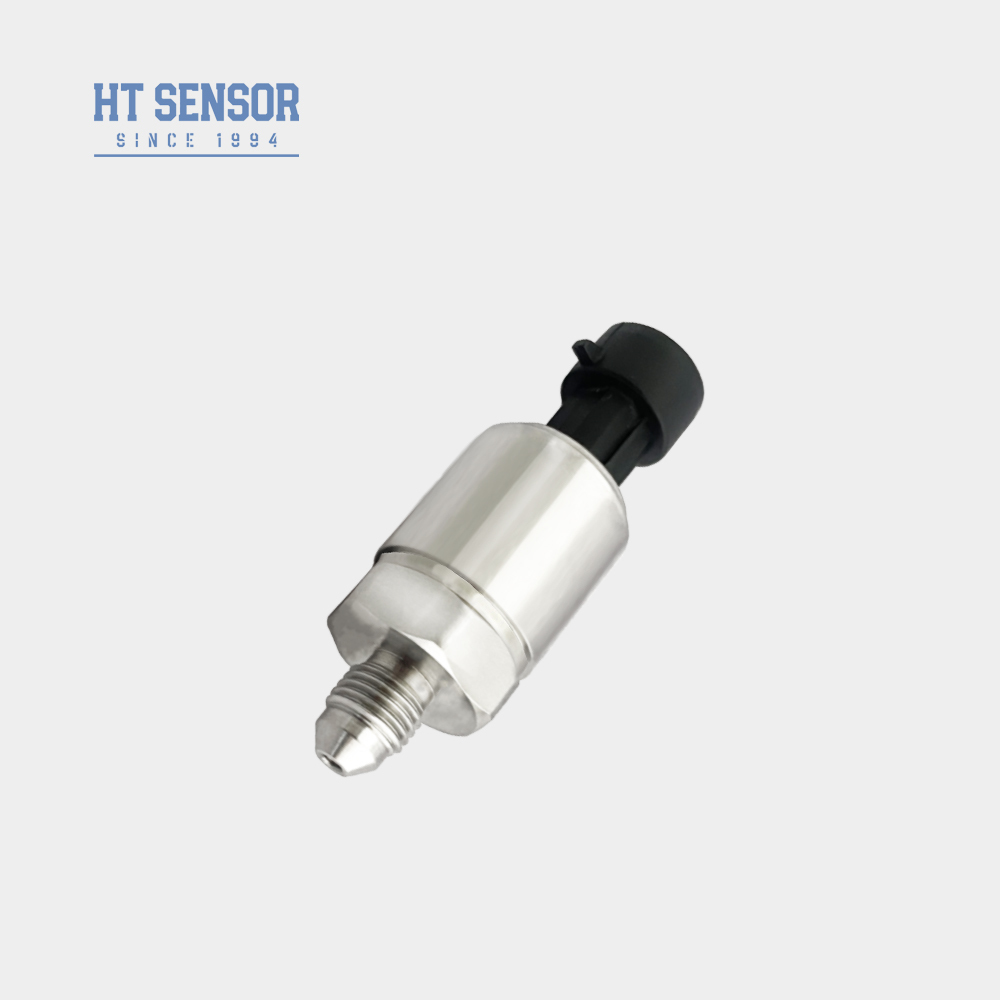

เครื่องส่งสัญญาณความดัน BP155 เป็นโซลูชันที่มีประสิทธิภาพในการออกแบบทางวิศวกรรมโดยเฉพาะสำหรับเครื่องอัดอากาศและระบบทำความเย็น การใช้เทคโนโลยีที่เป็นกรรมสิทธิ์ขั้นสูงมันรวมวงจรส่งสัญญาณประสิทธิภาพสูงที่พัฒนาขึ้นภายใน บริษัท ด้วยปัจจัยที่มีขนาดกะทัดรัดเครื่องส่งสัญญาณให้ความต้านทานต่อความชื้นและภูมิคุ้มกันที่เหนือกว่าต่อการรบกวนแม่เหล็กไฟฟ้า แต่ละส่วนประกอบและผลิตภัณฑ์สำเร็จรูปผ่านการทดสอบอย่างเข้มงวดและขั้นตอนการเลือกอายุเพื่อรับประกันการทำงานที่มั่นคงและเชื่อถือได้
ช่วงการวัดที่กว้าง: อุปกรณ์นำเสนอช่วงการวัดความดันอย่างกว้างขวางและสร้างขึ้นด้วยโครงสร้างสแตนเลสที่ทนทานรองรับตัวเลือกส่วนต่อประสานความดันที่หลากหลายเพื่อรองรับความต้องการแอปพลิเคชันที่แตกต่างกัน
การออกแบบขนาดกะทัดรัดและน้ำหนักเบา: ขนาดเล็กและน้ำหนักต่ำช่วยให้การติดตั้งที่เรียบง่ายและยืดหยุ่นแม้ในสภาพแวดล้อมที่ จำกัด พื้นที่
การตั้งค่าศูนย์และช่วงที่ปรับได้: ผู้ใช้สามารถสอบเทียบได้ทั้งจุดศูนย์และการตั้งค่าเต็มรูปแบบตามข้อกำหนดเฉพาะทำให้สามารถใช้งานได้และแม่นยำ
ความแม่นยำสูงและการก่อสร้างโลหะเต็มรูปแบบ: นำเสนอการก่อสร้างสเตนเลสสตีลทั้งหมดผลิตภัณฑ์ช่วยให้มั่นใจได้ว่ามีความแม่นยำสูงในการวัดพร้อมกับความทนทานที่ยอดเยี่ยมและความต้านทานการกัดกร่อน
| ช่วงการวัด | 0kpa ~ 10kpa … 5mpa |
|---|---|
| ประเภทความดัน | ความดันมาตรวัดความดันสัมบูรณ์ความดันปิดผนึก |
| มากเกินไป | ≤ 1.5 เท่าของช่วงการจัดอันดับ |
| ความแม่นยำ @ 25ºC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำและฮิสเทรีซิส | 0.02%FS (Typ.) 0.05%FS (สูงสุด) |
| เสถียรภาพระยะยาว | ± 0.1%fs/ปี (typ.) ± 0.2%fs/ปี (สูงสุด) |
| อุณหภูมิศูนย์จุดดริฟท์ | ± 0.02%fs/ºC (≤100kpa) ± 0.01%fs/ºC (> 100kpa) |
| อุณหภูมิเต็มดริฟท์ | ± 0.02%fs/ºC (≤100kpa) ± 0.01%fs/ºC (> 100kpa) |
| การตอบสนองความถี่ | 2.4kHz |
| อุณหภูมิชดเชย | 0-70ºC (≤10MPAปรับแต่งได้) |
| อุณหภูมิการทำงาน | -20ºC ~ 80ºC |
| อุณหภูมิการจัดเก็บ | -40ºC ~ 120ºC |
| การสั่นสะเทือน | 10G, 55Hz ~ 2KHz |
| วัสดุที่อยู่อาศัย | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100mΩ 100VDC |
| การจัดอันดับการป้องกัน | IP65 |
| ซีลโอริง | ยางฟลูออโร |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4 ~ 20ma | 12 ~ 30VDC | 2/3/4 ลวด |
| 0 ~ 10/20ma | 3 สาย | |
| 0/1 ~ 5V 0/1 ~ 10V 0.5 ~ 4.5V |
5VDC |
1. ความเข้ากันได้ของวัสดุ
ตรวจสอบให้แน่ใจว่าชิ้นส่วนที่เปียกทั้งหมดเข้ากันได้กับสื่อที่วัดได้
2. โมเดลป้องกันการระเบิด
หมายเหตุ: เวอร์ชันป้องกันการระเบิดไม่ได้ติดตั้งหัวจอแสดงผลดิจิตอล
3. แหล่งจ่ายไฟแบบจำลองโมเดล
สำหรับหน่วยที่มีจอแอลซีดีหรือจอแสดงผล LED จำเป็นต้องใช้แหล่งจ่ายไฟ≥20V DC
4. การป้องกันไฟกระชากและการต่อสายดิน
ติดตั้งอุปกรณ์ป้องกันสายฟ้าที่เหมาะสมและตรวจสอบให้แน่ใจว่ามีการลงดินระบบที่เชื่อถือได้
5. การปิดผนึกอุณหภูมิต่ำ
สำหรับอุณหภูมิในการทำงานต่ำกว่า -20 ° C โปรดระบุซีล EPDM O -Ring
6. ความยาวสายเคเบิลมาตรฐาน
ความยาวสายเคเบิลเริ่มต้นคือ 0 เมตร (ไม่มีสายเคเบิล) หรือ 1.5m
7. เงื่อนไขการปฏิบัติงานพิเศษ
โปรดระบุในเวลาของการสั่งซื้อหากอุปกรณ์จะถูกสั่นสะเทือนอย่างรุนแรงการรบกวนแม่เหล็กไฟฟ้า (EMI) หรือเงื่อนไขพิเศษอื่น ๆ
