เครื่องส่งสัญญาณความดันแตกต่างแบบดิจิทัล LCD อัลลอยด์อะลูมิเนียม พร้อมสะพานวีทสโตน สำหรับงานอุตสาหกรรม
Product Details
| ออกแบบ: | ยอมรับตามความต้องการ | คอนเนคเตอร์: | M12*1 |
|---|---|---|---|
| เติมน้ำมัน: | น้ำมันซิลิกอน | คำหลักของผลิตภัณฑ์: | เซ็นเซอร์ความดันอากาศอัตโนมัติ |
| ประเภทสายไฟ: | สี่สาย | ประเภทโครงสร้าง: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
| ผนึก: | EPDM, FPM, FKM | จัดหา: | 1.5mA |
| กระบวนการเชื่อมต่อ: | 1/2 "NPT Male | ||
| เน้น |
เครื่องส่งความดันความแตกต่างจากสแตนเลสอลูมิเนียม,เครื่องส่งสัญญาณเซ็นเซอร์ความดันแบบดิจิตอล LCD,เครื่องส่งความดันซิลิคอนกระจายของ Wheatstone Bridge |
||
Product Description
เซ็นเซอร์ส่งสัญญาณแรงดันแตกต่างของเหลว

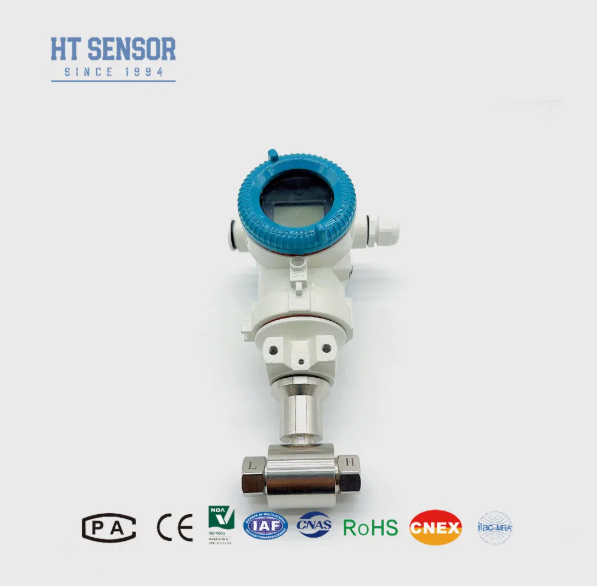

เครื่องส่งสัญญาณแรงดันแตกต่าง BP93420DII
เครื่องส่งสัญญาณแรงดันแตกต่าง BP93420DII ใช้เซ็นเซอร์ซิลิคอนแบบแพร่แบบ piezoresistive เมื่อแรงดันแตกต่างจากตัวกลางที่วัดได้กระทำต่อไดอะแฟรมลูกฟูกของเซ็นเซอร์ สัญญาณเอาต์พุตของสะพาน Wheatstone จะรักษาความเป็นเชิงเส้นที่ดีเยี่ยมด้วยความแตกต่างของแรงดัน ทำให้สามารถวัดแรงดันแตกต่างได้อย่างแม่นยำ เหมาะอย่างยิ่งสำหรับการวัดแรงดันแตกต่างของก๊าซและของเหลวในอุตสาหกรรมปิโตรเลียม เคมี พลังงาน และอุทกวิทยา
- โครงสร้างสแตนเลสสตีลเพื่อการออกแบบที่กะทัดรัดและติดตั้งง่าย
- การชดเชยอุณหภูมิและการคัดกรองอายุที่เข้มงวดช่วยให้มั่นใจได้ถึงประสิทธิภาพที่เสถียรและเชื่อถือได้
- ตัวเลือกอินเทอร์เฟซไฟฟ้าที่ยืดหยุ่น: แบบเสียบปลั๊กหรือเดินสายโดยตรง
- การวัดแรงดันแตกต่างสำหรับก๊าซและของเหลวในท่อส่งปิโตรเลียม เคมี พลังงาน และอุทกวิทยา
- การตรวจสอบกระบวนการทางอุตสาหกรรมในปิโตรเลียม เคมี โลหะวิทยา การผลิตพลังงาน และอุทกวิทยา
- การวัดแรงดันในท่อและห้องเผา
| ช่วงการวัด | 0-10KPa...~2MPa |
|---|---|
| ประเภทแรงดัน | แรงดันแตกต่าง |
| โอเวอร์โหลดด้านเดียว | ≤3 เท่าของช่วงที่กำหนด |
| แรงดันสถิต | ค่าต่ำสุดระหว่าง 5 เท่าของช่วงที่กำหนดหรือ 7 MPa |
| ความแม่นยำ @ 25ºC | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ฮิสเทอรีซิส | ±0.03% (Typ.) ±0.05%FS (สูงสุด) |
| ความเสถียรในระยะยาว | ±0.5%F.S/ปี(≤200KPa) ±0.2%F.S/ปี(>200KPa) |
| ค่าเบี่ยงเบนอุณหภูมิเป็นศูนย์ | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| ค่าเบี่ยงเบนอุณหภูมิช่วง | ±0.01%FS/ºC(>100KPa), ±0.02%FS/ºC (≤100Kpa) |
| อุณหภูมิชดเชย | 0-50ºC(0-10KPa, 0-20KPa), 0-70ºC, -10-70ºC |
| อุณหภูมิในการทำงาน | -30ºC~80ºC |
| อุณหภูมิในการจัดเก็บ | -40ºC~100ºC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | ปลอดภัยต่อการใช้งานและป้องกันการระเบิด |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.45kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0.5~4.5V |
5VDC |
- ตรวจสอบให้แน่ใจว่าตัวกลางที่วัดได้เข้ากันได้กับชิ้นส่วนสัมผัสของผลิตภัณฑ์
- ติดตั้งวาล์วร่วมสามทางระหว่างจุดวัดและเครื่องส่งสัญญาณเพื่อการทำงานที่เชื่อถือได้
- วางตำแหน่งอินเทอร์เฟซแรงดันในแนวนอนระหว่างการติดตั้งเพื่อลดผลกระทบจากตำแหน่ง
- ระบุข้อกำหนดพิเศษ (การสั่นสะเทือน ผลกระทบ EMI/RFI) เมื่อทำการสั่งซื้อ
| BP93420XX | เครื่องส่งสัญญาณแรงดัน |
|---|---|
| รหัส | โครงสร้างภายนอก |
| DII | เครื่องส่งสัญญาณแรงดันแตกต่าง |
| ช่วงการวัด | 0-10KPa...~2MPa |
| รหัส | แหล่งจ่ายไฟ |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | อื่นๆ |
| รหัส | สัญญาณเอาต์พุต |
| S1 | 4~20mADC |
| S5 | 0~20mADC |
| S2 | 1~5VDC |
| S6 | 0~10VDC |
| S3 | 0~5VDC |
| S7 | 0.5~4.5VDC |
| S4 | 0~10mADC |
| รหัส | การเชื่อมต่อแรงดัน |
| J1 | M20×1.5 ตัวผู้ |
| J2 | G1/2 ตัวผู้ |
| J3 | G1/4 ตัวผู้ |
| J4 | 1/2 NPT ตัวผู้ |
| J5 | อื่นๆ |
| รหัส | การเชื่อมต่อไฟฟ้า |
| B1 | Hirschmann |
| B2 | ปลั๊ก PG7 |
| B3 | เอาต์พุตสายเคเบิลแบบซีล |
| B4 | อื่นๆ |
| รหัส | ประเภทแรงดัน |
| D | แรงดันแตกต่าง |
