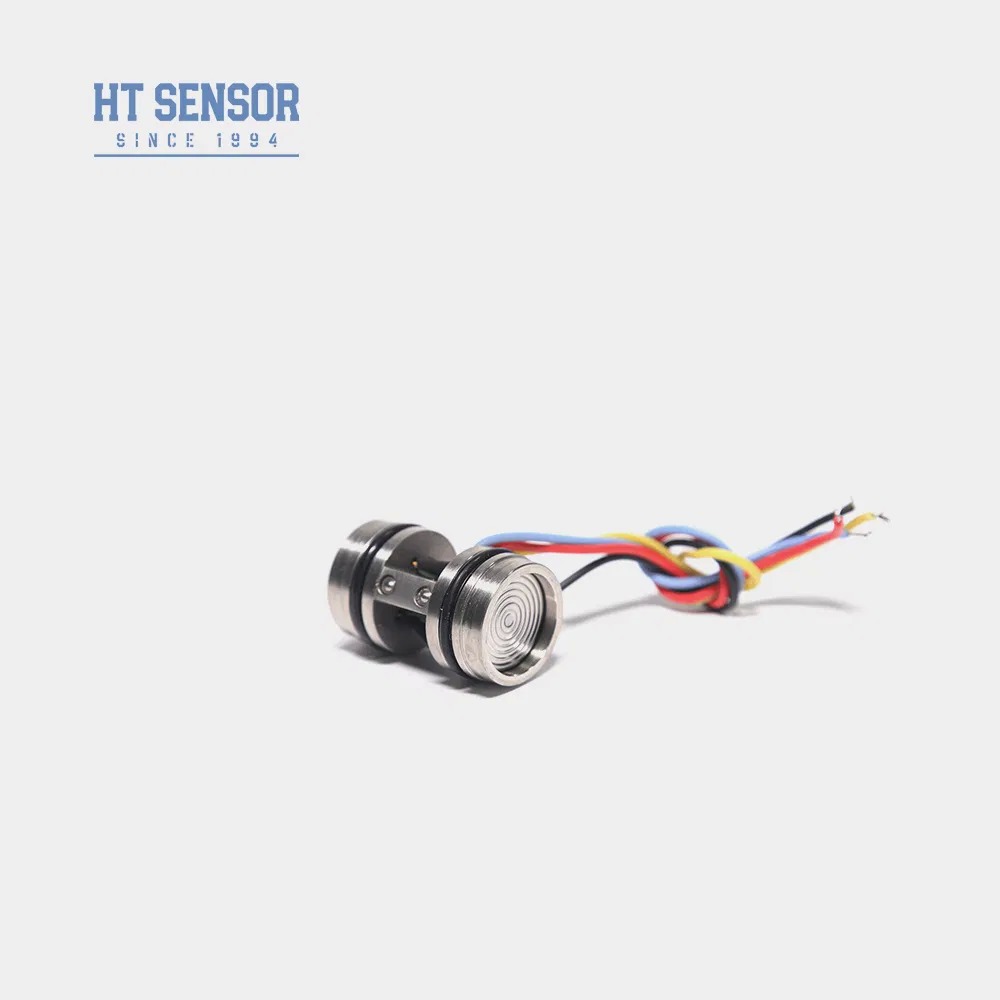

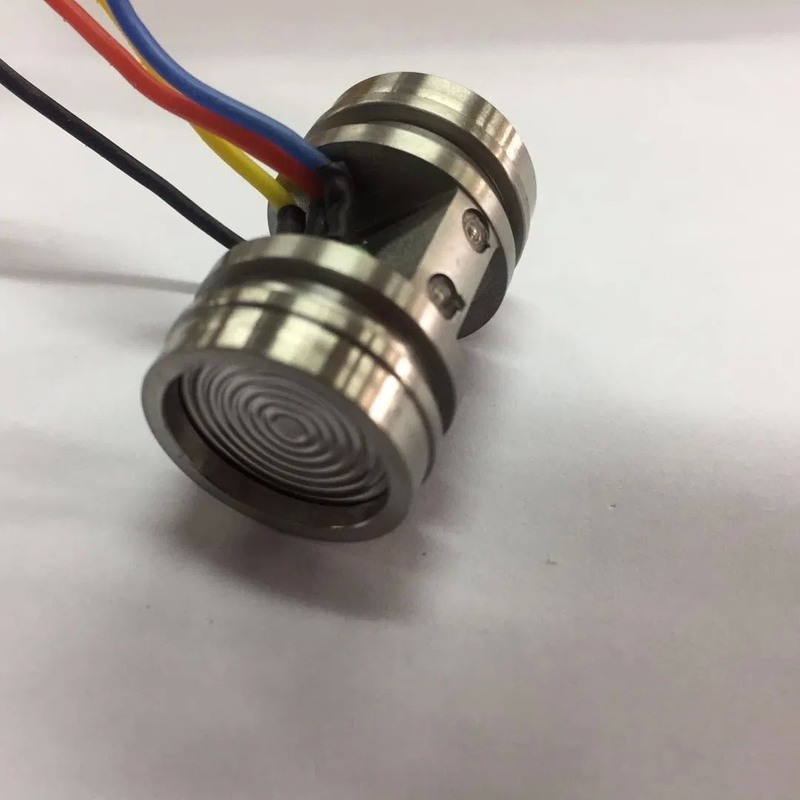

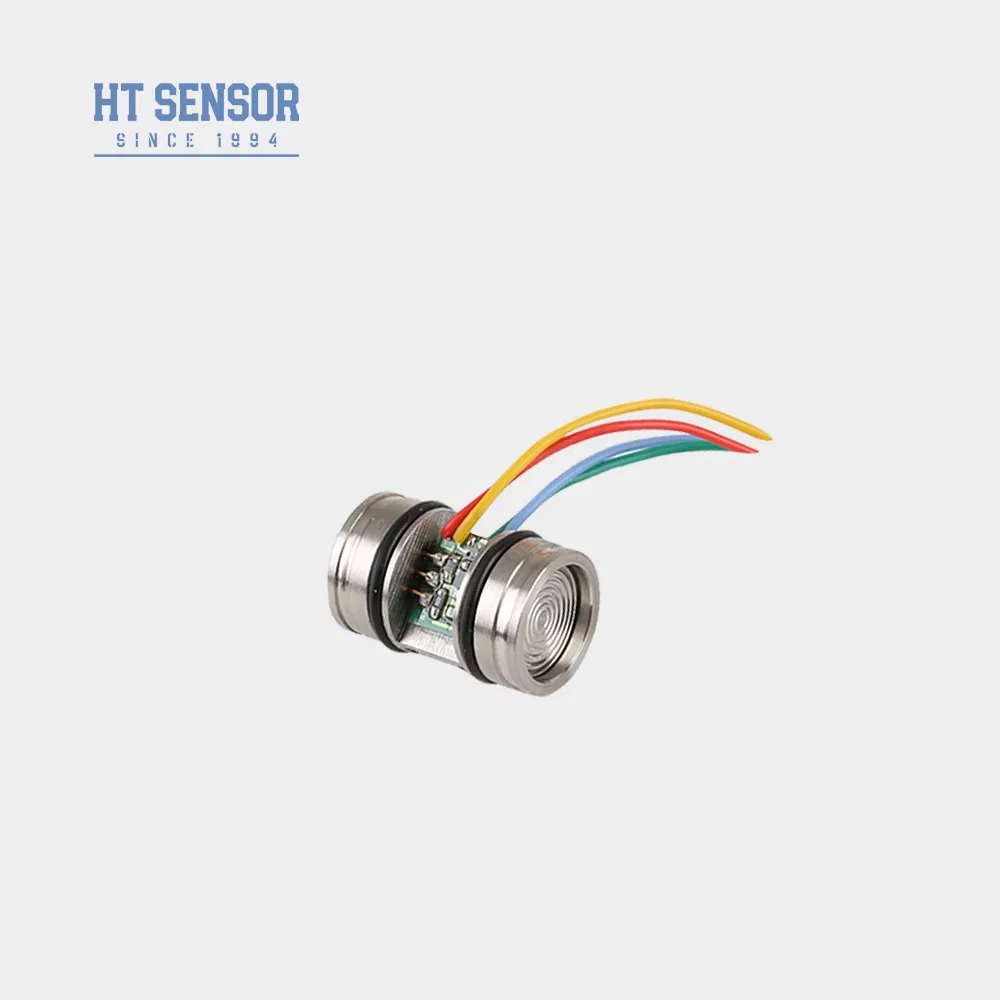

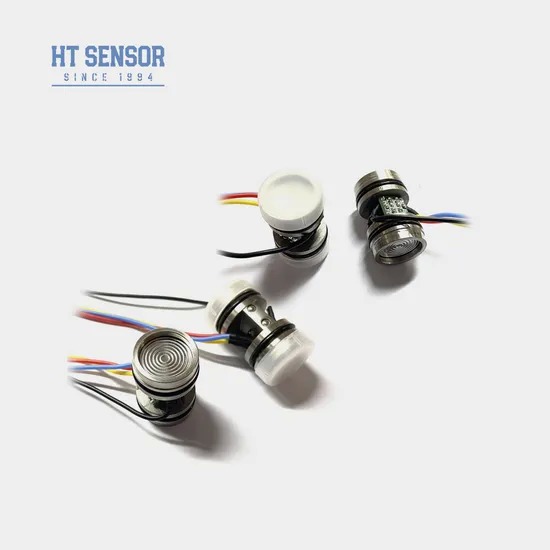

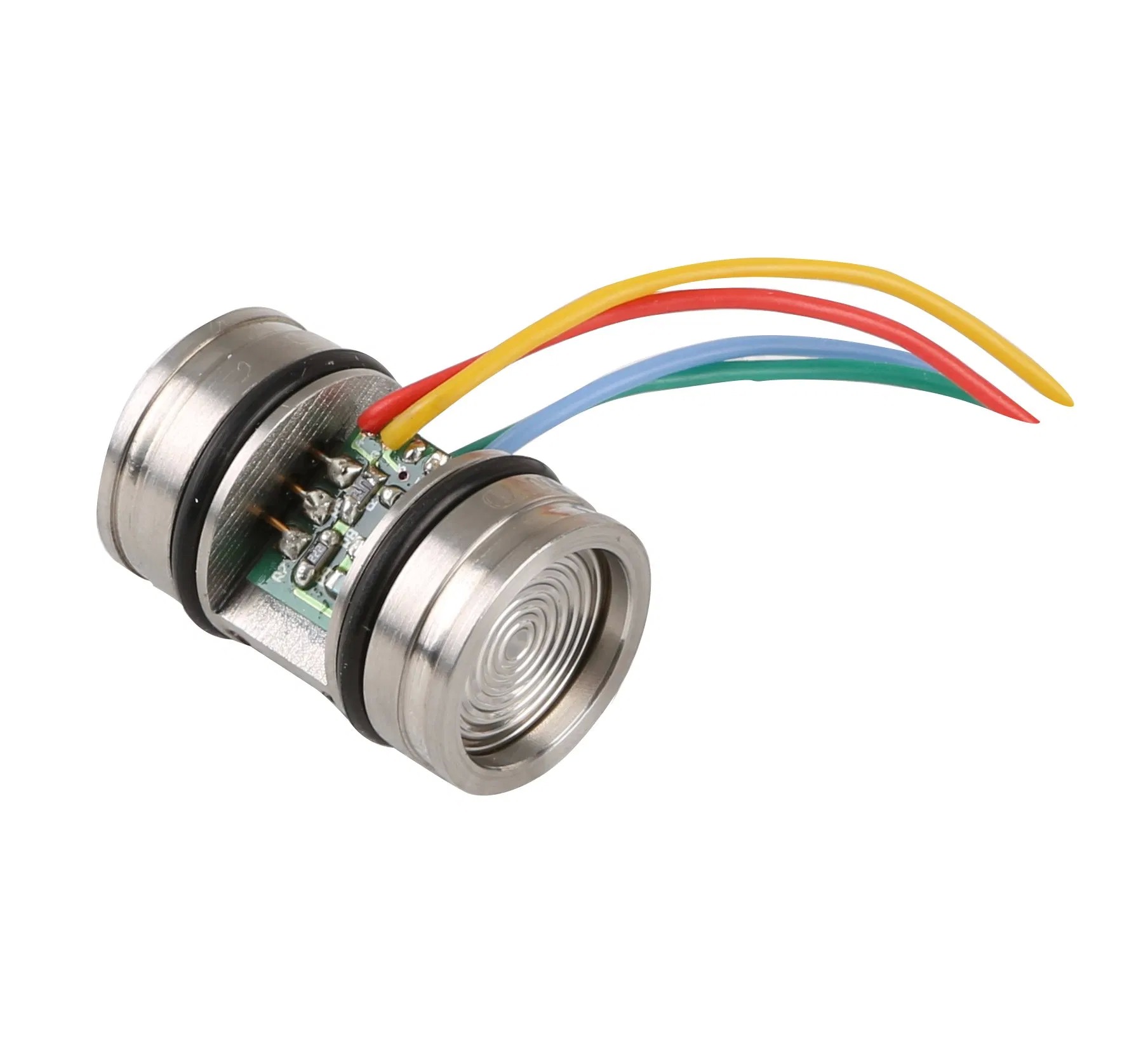

Baoji Hengtong Ht20V เครื่องตรวจจับความดันซิลิคอนแบบกระจาย
Product Details
| หมายเลขรุ่น: | HT20V | สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
|---|---|---|---|
| ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก | กระบวนการผลิต: | บูรณาการ |
| วัสดุ: | สแตนเลส | ประเภทเธรด: | เลขที่ |
| ประเภทสายไฟ: | สี่สาย | การวัดขนาดกลาง: | ก๊าซและของเหลว |
| เรตติ้งไอพี: | IP65 | ปรับแต่ง: | ปรับแต่ง |
| พลัง: | 5-10VDC | เอาท์พุต: | เอ็มวี |
| ประเภทความดัน: | ความดันที่แตกต่างกัน | ความยาว: | 29.6มม. |
| แพคเกจการขนส่ง: | กล่องกระดาษ | ข้อมูลจำเพาะ: | 29.5มม |
| เครื่องหมายการค้า: | เฮงตอง | ต้นทาง: | จีน |
| รหัส HS: | 9026209090 | กำลังการผลิต: | 50000PCS / ปี |
| เน้น |
เครื่องตรวจจับความดันความแตกต่าง HT20V,เครื่องส่งความดันซิลิคอนแบบ Piezoresistive,เครื่องตรวจจับความดันซิลิคอนกระจาย |
||
Product Description
คําแนะนํา:
HT20V เป็นเซ็นเซอร์ความดันความแตกต่างที่ใช้องค์ประกอบซิลิคอนเป็นแกนของมัน อยู่ในกระเป๋าเหล็กไร้ขัด 316L ที่ทนทานเซนเซอร์ทํางานอย่างน่าเชื่อถืออย่างพิเศษ การส่งแรงดันเกิดขึ้นผ่านแผ่นผ่าตัดจากสแตนเลส และน้ํามันซิลิคอนที่ปิดไว้การวัดโดยชิปที่มีความรู้สึกติดต่อโดยตรงกับสื่อที่วัด โดยสร้างสภาพแข็งเต็มสร้างโครงสร้างสําหรับการวัดความดันความแตกต่างที่แม่นยําผลิตภัณฑ์หลากหลายเหมาะสําหรับการใช้งานที่หลากหลายที่ต้องการที่น่าเชื่อถือและการวัดความดันความแตกต่างที่แม่นยํา
ลักษณะสินค้า:
- การทํางานที่มั่นคงและน่าเชื่อถือ
- ความทนทานสูงต่อความดันสแตติก
- ประหยัด
- การตรวจจับความดันความแตกต่าง
- อุปกรณ์ปรับความดัน
- การวัดระดับของของเหลว
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางาน: | ||||
| ระยะการวัด | 10KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |||
| แบบ | แม็กซ์ | หน่วย | ||
| ความเป็นเส้นตรง | ± 015 | ± 03 | % F.S | |
| ความซ้ํา | 0.05 | 0.1 | % F.S | |
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | |
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | |
| ผลิตแบบเต็มขนาด | ≤20KPa | 50±1 | 50±2 | mV |
| ≥35kPa | 100 ± 1 | 100±2 | mV | |
| 0 ออฟเซตเทมป์ ดริฟท์ | ≤20KPa | ± 1 | ± 25 | % F.S |
| ≥35kPa | ± 08 | ± 15 | % F.S | |
| อุณหภูมิขนาดเต็ม | ≤20KPa | ± 1 | ± 2 | % F.S |
| ≥35kPa | ± 08 | ± 15 | % F.S | |
| อุปสรรค Temp. | ≤20KPa | 0 ~ 50 | oC | |
| ≥35kPa | 0 ~ 70 | oC | ||
| อุณหภูมิการทํางาน | -20~80 | oC | ||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | ||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 4MPa | |||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | |||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | ||
| วัสดุของแผ่นฉาก | 316L | |||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | |||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | |||
| โชค | 100 กรัม 11 มม. | |||
| เวลาตอบสนอง | ≤ 1 ms | |||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | |||
| การเติมกลาง | น้ํามันซิลิคอน | |||
| น้ําหนัก | ~45 กรัม | |||
| ปริมาตรจะถูกทดสอบภายใต้สภาพดังต่อไปนี้: โลตติ้งคงที่ 10V และอุณหภูมิบริเวณ 25oC | ||||
| การก่อสร้าง | |
| ขนาด | |
| หมายเหตุ:ปลายที่ออกคือปลายบวก หากมีการเปลี่ยนแปลงใด ๆ ในสีสาย, กรุณาดูฉลากติดตั้งกับเซ็นเซอร์สําหรับข้อมูลที่แม่นยํา | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
ความแน่นต่ออากาศที่จําเป็น
2ระหว่างการประกอบของบ้าน, ให้แน่ใจว่ามันถูกจัดตั้งตั้งตรงและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการจับหรือทําลายแผ่นการชําระเงิน
3หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ควรให้คําแนะนําพิเศษเมื่อวางคําสั่ง
4หลีกเลี่ยงการกดเซ็นเซอร์แดนกลางด้วยมือหรือวัตถุคม เพื่อป้องกันความเสียหายของแกนเนื่องจากการบิดเบือนแดนกลางหรือเจาะ
5. ปิดประตูความดันของแกรนด์ความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive ในห้องความดันลบแกรนด์
6. หากมีการเปลี่ยนแปลงใด ๆ ในสายปิน, ติดตามฉลากบนแกนจริงเพื่ออ้างอิง
| บริษัท |
| คําถามและคําตอบ |
.
.
