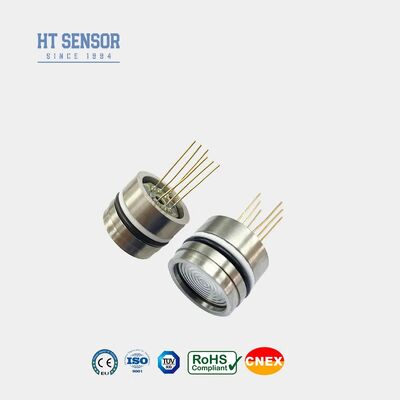

เซ็นเซอร์วัดระดับน้ำมันซิลิโคนโรงงานจีน เซ็นเซอร์ความดันแบบ Piezoresistive OEM

China Factory Silicon Oil Filled level sensor Piezoresistive OEM Pressure Sensor

ข้อมูลพื้นฐาน

ได้รับการรับรอง:	RoHS

จำนวนสั่งซื้อขั้นต่ำ:	5
ราคา:	10

ราคาถูกที่สุด ติดต่อตอนนี้

ข้อมูลรายละเอียด

หมายเลขรุ่น:	HT19F	สำหรับ:	เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย
ประเภทสัญญาณเอาต์พุต:	ประเภทอะนาล็อก	กระบวนการผลิต:	บูรณาการ
วัสดุ:	สแตนเลส	ประเภทเธรด:	เลขที่
ประเภทสายไฟ:	สี่สาย	สื่อการวัด:	ก๊าซและของเหลว
คะแนนไอพี:	IP65	ปรับแต่ง:	ปรับแต่ง
พลัง:	1.5mA	เอาท์พุต:	สัญญาณเอ็มวี
dia:	19 มม.	การชดเชยอุณหภูมิ:	ใช่
แพคเกจการขนส่ง:	กล่องกระดาษ	ข้อมูลจำเพาะ:	19 มม.
เครื่องหมายการค้า:	เฮงตอง	ต้นทาง:	จีน
รหัส HS:	9026209090	กำลังการผลิต:	50000PCS / ปี
เน้น:	เซ็นเซอร์วัดความดันแบบเติมน้ำมันซิลิโคน , เครื่องตรวจจับระดับ piezoresistive , Oem เครื่องตรวจจับแรงดัน

รายละเอียดสินค้า

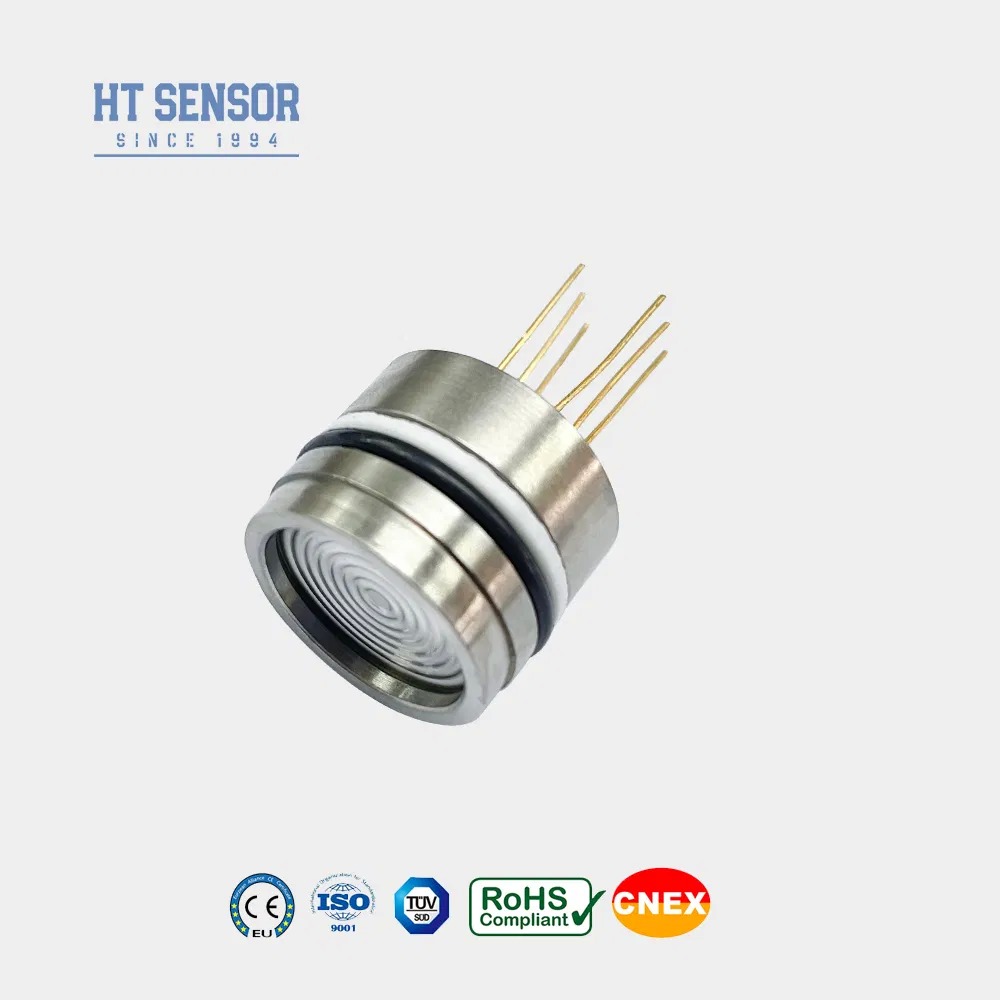

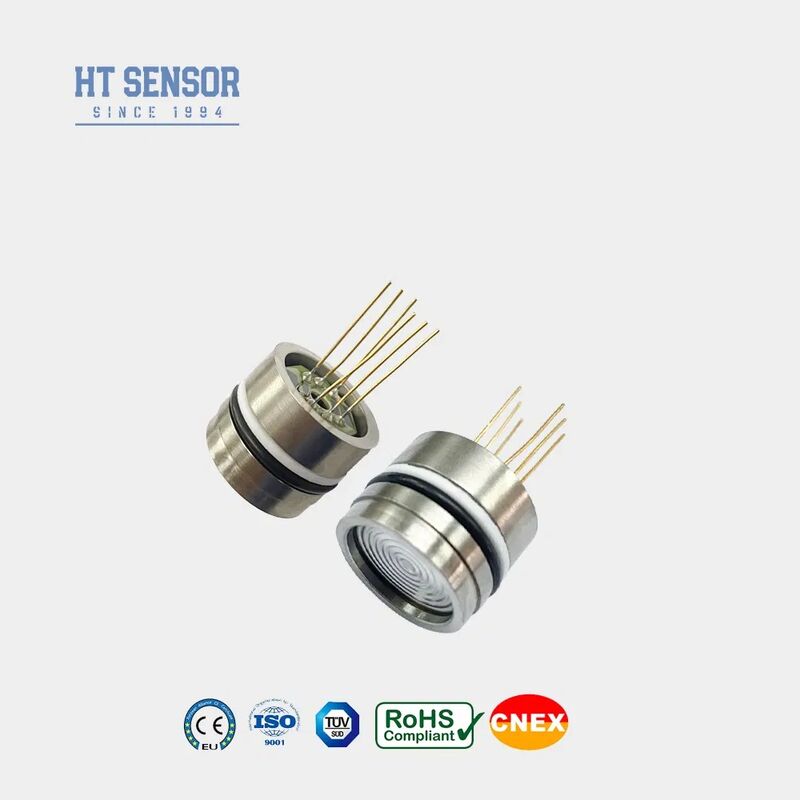

เซ็นเซอร์วัดความดันแบบ Piezoresistive OEM เติมน้ำมันซิลิคอนจากโรงงานจีน

เซ็นเซอร์วัดความดันแบบ Piezoresistive ซิลิคอน 19 มม.

บทนำ: .

HT19F ทำหน้าที่เป็นเซ็นเซอร์วัดความดันแบบ piezoresistive ซิลิคอน โดยมีแกนกลางประกอบด้วยองค์ประกอบซิลิคอนแบบแพร่กระจายที่มีความเสถียรสูง ซึ่งวัดได้อย่างมีประสิทธิภาพ
ความดันของของเหลวและก๊าซโดยการส่งความดันของสื่อที่ทดสอบไปยังไดอะแฟรมซิลิคอนผ่านไดอะแฟรมแยกและน้ำมันซิลิคอนความสามารถรอบด้านของเซ็นเซอร์นี้ถูกนำไปใช้อย่างกว้างขวางในเครื่องอัดอากาศและระบบทำความเย็นระบบ

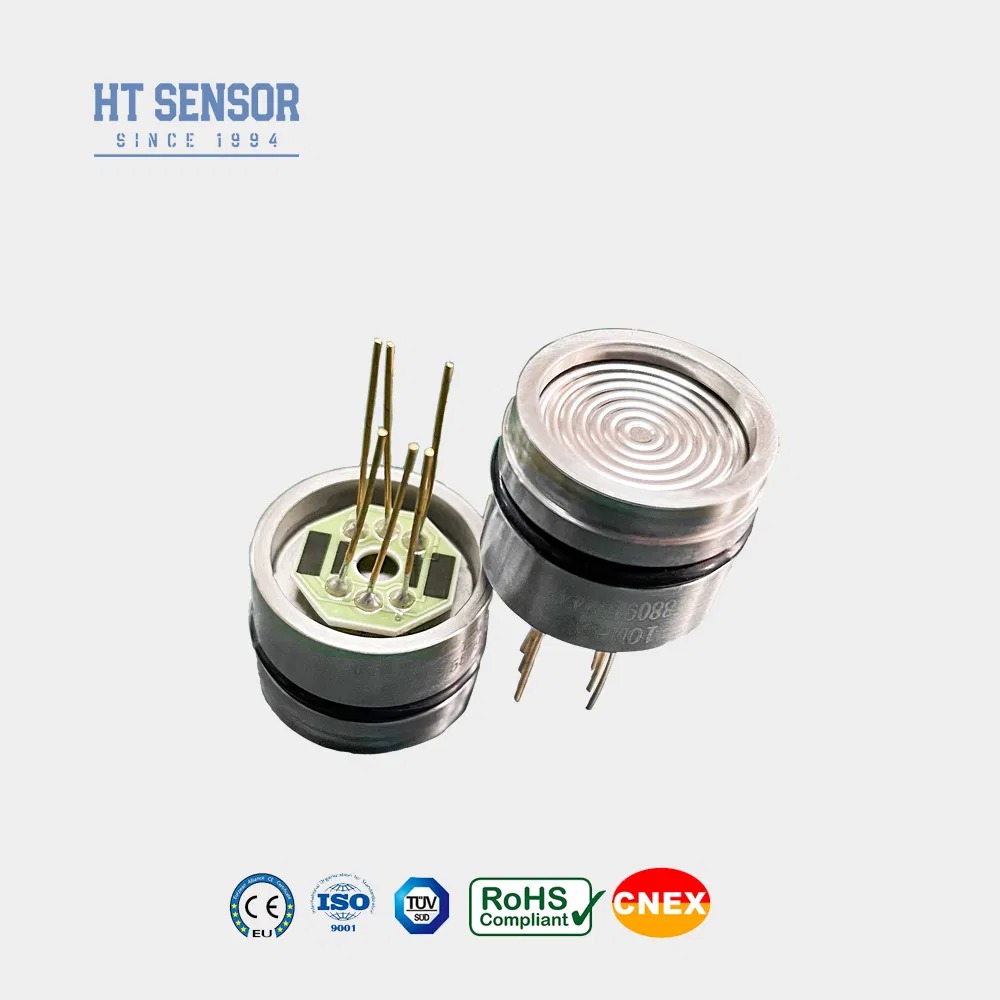

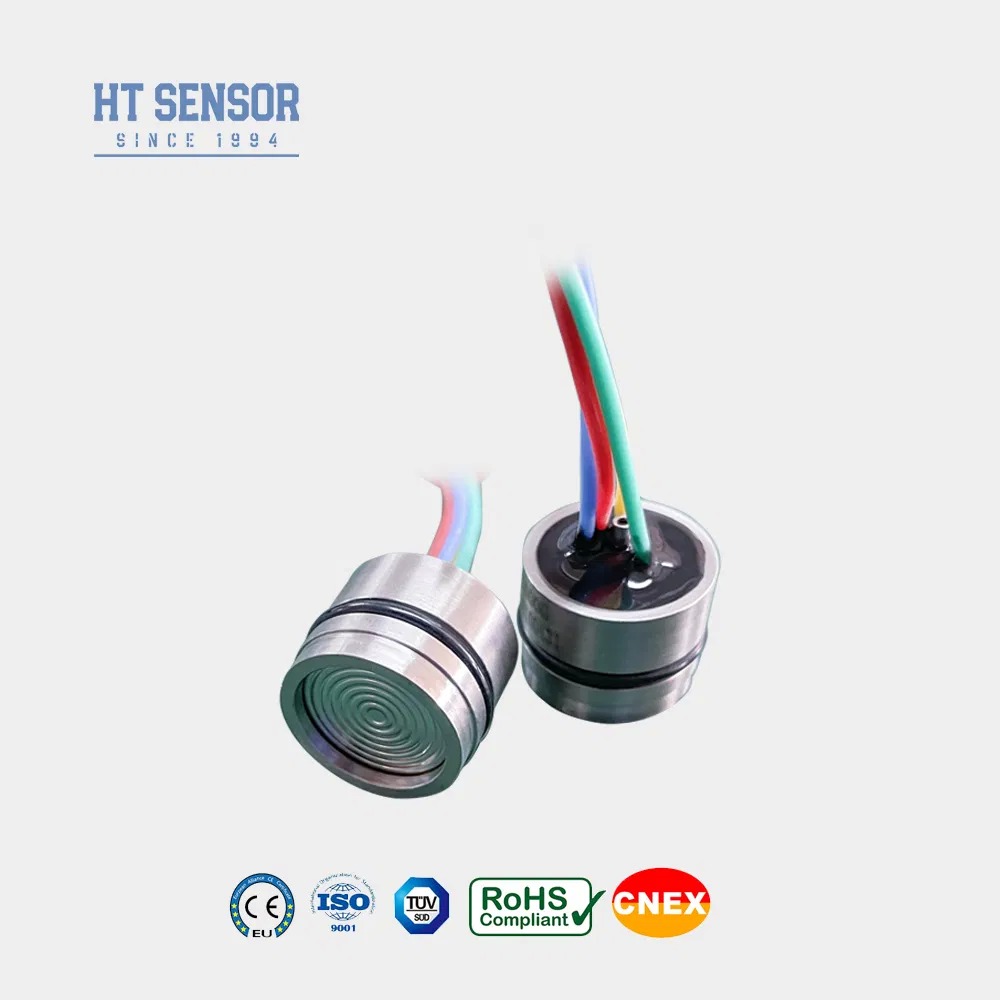

คุณสมบัติของผลิตภัณฑ์4. การเชื่อมต่อไฟฟ้า: ขา Kovar ชุบทองหรือสายไฟอุณหภูมิสูง 100 มม.
1. ใช้เทคโนโลยีขั้นสูงและตัวเรือนสแตนเลส 316L พร้อมด้วย วัสดุต่างๆ เช่น ไทเทเนียมและ Hastelloy สำหรับไดอะแฟรม
2. ใช้วงจรฟิล์มหนาสำหรับการชดเชยอุณหภูมิและการแก้ไขจุดศูนย์ 3. ความน่าเชื่อถือ ความสามารถในการทำซ้ำ และความเสถียรที่โดดเด่นการใช้งาน
:1. เหมาะสำหรับการวัดความดันของก๊าซและของเหลวที่ไม่กัดกร่อนด้วยความเข้ากันได้ของสแตนเลส 316L
2. นำไปใช้ในสถานที่กระบวนการทางอุตสาหกรรมต่างๆ รวมถึงปิโตรเลียม เคมี โลหะวิทยา พลังงาน และอุทกวิทยา4. การเชื่อมต่อไฟฟ้า: ขา Kovar ชุบทองหรือสายไฟอุณหภูมิสูง 100 มม.
3. ใช้ในอุตสาหกรรมทางทะเลและการบิน 4. เหมาะสำหรับระบบควบคุมไฮดรอลิกและนิวเมติก
5. ใช้ในการใช้งานควบคุมกระบวนการmV
:
1. แหล่งจ่ายไฟ: ≤2mA DC (โดยทั่วไป 1.5mA DC)
2. อิมพีแดนซ์อินพุต: 3KΩ~6KΩ
3. อิมพีแดนซ์เอาต์พุต: 2.5KΩ~6KΩ4. การเชื่อมต่อไฟฟ้า: ขา Kovar ชุบทองหรือสายไฟอุณหภูมิสูง 100 มม.
พารามิเตอร์ประสิทธิภาพ:
ช่วง
เกจ (G)
10KPa,20KPa,35KPa,100KPa,200KPa,350KPa,1000KPa,2000Kpa

สัมบูรณ์ (A)
100KPaA,200KPaA,350KPaA,700KPaA,1000KPaA,2000KPaA		ปิดผนึก (S)	3500KPaS,7MPaS,10MPaS,20MPaS.40MPaS.60MPaS.100MPaS
			Typ
		สูงสุด	หน่วย
.				±0.15	±0.3
%F.SmV				0.05	ºC
%F.S .				0±1	ºC
%F.Sเอาต์พุตศูนย์				0±1	ºC
mVmV				≤20KPa	±2
50±30mV	0~70	100±10		100±30	±2
	-20~80	≤20KPa		±1	±2
%F.S	0~70	0~50		±1	ºC
	-20~80	≤20KPa		0~50	ºC
%F.S	0~70	0~50		±1	ºC
	-20~80	≤20KPa		0~50	ºC
≥35kPa	0~70	ºC			แรงดันระเบิด
	-20~80	ºC			แรงดันระเบิด
-40~125		ºC			แรงดันระเบิด
ใช้ค่าที่น้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa					แรงดันระเบิด
5X ขนาดเต็ม					.
0.2 %					.
วัสดุไดอะแฟรม		316L .			ความต้านทานฉนวน
≥200MΩ 100VDC					.
ไม่มีการเปลี่ยนแปลงภายใต้สภาวะ 10gRMS, 20Hz ถึง 2000Hz					.
100g,11ms					.
≤1ms					.
วงแหวนไนไตรล์หรือวงแหวนฟลูออโร					.
น้ำมันซิลิคอน					.
ประมาณ 28 กรัม					.
		โครงสร้างโครงร่าง			.
≥3.5MPaS

≥40MPaS

การเชื่อมต่อไฟฟ้าและการชดเชย

เคล็ดลับการสั่งซื้อ

เคล็ดลับการสั่งซื้อ

1. ใส่ใจกับการปรับขนาดของแกนกลางและตัวเรือนเครื่องส่งสัญญาณระหว่างการประกอบเพื่อให้ได้

A: ความแม่นยำสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม มีการปรับแต่ง

2. ระหว่างการประกอบตัวเรือน ตรวจสอบให้แน่ใจว่าอยู่ในแนวตั้งและใช้แรงกดที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือทำให้แผ่นชดเชยเสียหาย

3. หากสื่อที่วัดได้ไม่เข้ากันกับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ควรให้คำแนะนำพิเศษเมื่อ

วางคำสั่งซื้อ
4. หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อป้องกันความเสียหายต่อแกนกลางเนื่องจากการเสียรูปหรือการเจาะไดอะแฟรม
5. เปิดพอร์ตความดันของแกนวัดความดันเกจไปยังบรรยากาศและป้องกันไม่ให้น้ำ ไอน้ำ หรือสื่อที่มีฤทธิ์กัดกร่อนเข้าไปใน
ห้องความดันลบของแกนกลาง
6. หากมีการเปลี่ยนแปลงสายไฟ ให้ทำตามป้ายกำกับบนแกนกลางจริงเพื่อใช้อ้างอิง

บริษัท

1.Q: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์วัดความดันของคุณคืออะไร?

A: ความแม่นยำสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม มีการปรับแต่ง

2.Q: ฉันสามารถปรับแต่งข้อกำหนดพิเศษได้หรือไม่?
A: ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว

เราให้บริการ OEM และ ODM .3.Q: กำลังการผลิตของคุณคืออะไร?
A: ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว

สำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่ปรับแต่งเองอาจแตกต่างกันไป .4.Q: ระยะเวลาการจัดส่งโดยทั่วไปคืออะไร?
A: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง คำแนะนำระยะไกล โดยเครือข่าย PC พร้อมใช้งานเสมอ

5~8 วันทำการ

สำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่ปรับแต่งเองอาจแตกต่างกันไป 5.Q: ผลิตภัณฑ์มีราคาอย่างไร? มีส่วนลดหรือไม่?
A: ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว

6.Q: การรับประกันผลิตภัณฑ์ของคุณคืออะไร? และบริการหลังการขาย?
A: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง คำแนะนำระยะไกล โดยเครือข่าย PC พร้อมใช้งานเสมอ
