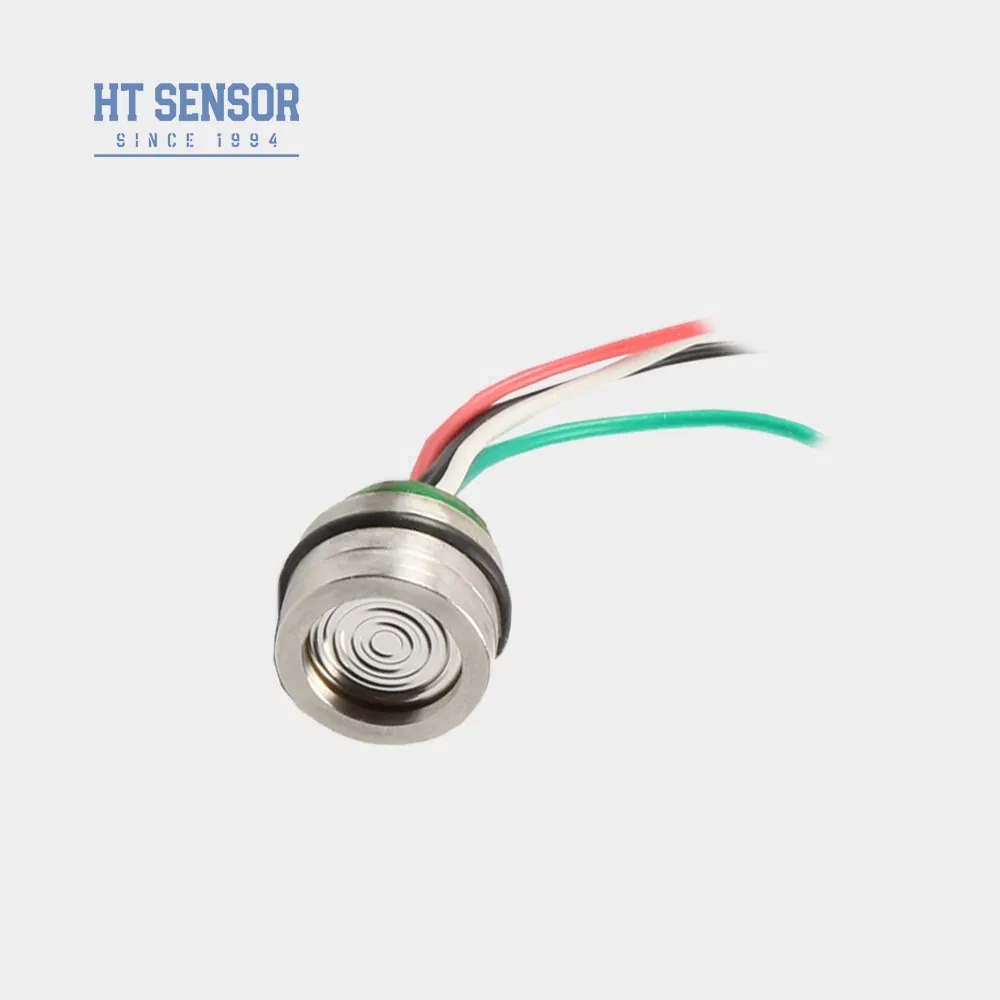

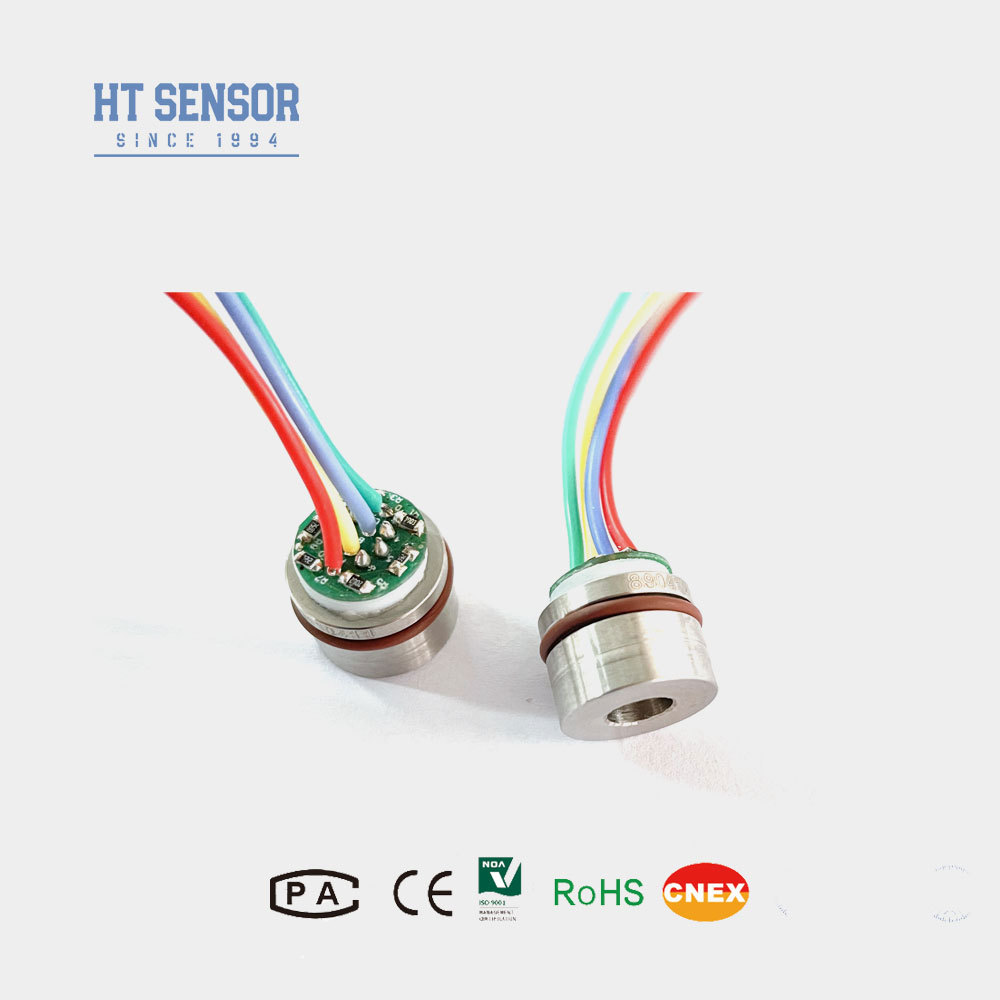

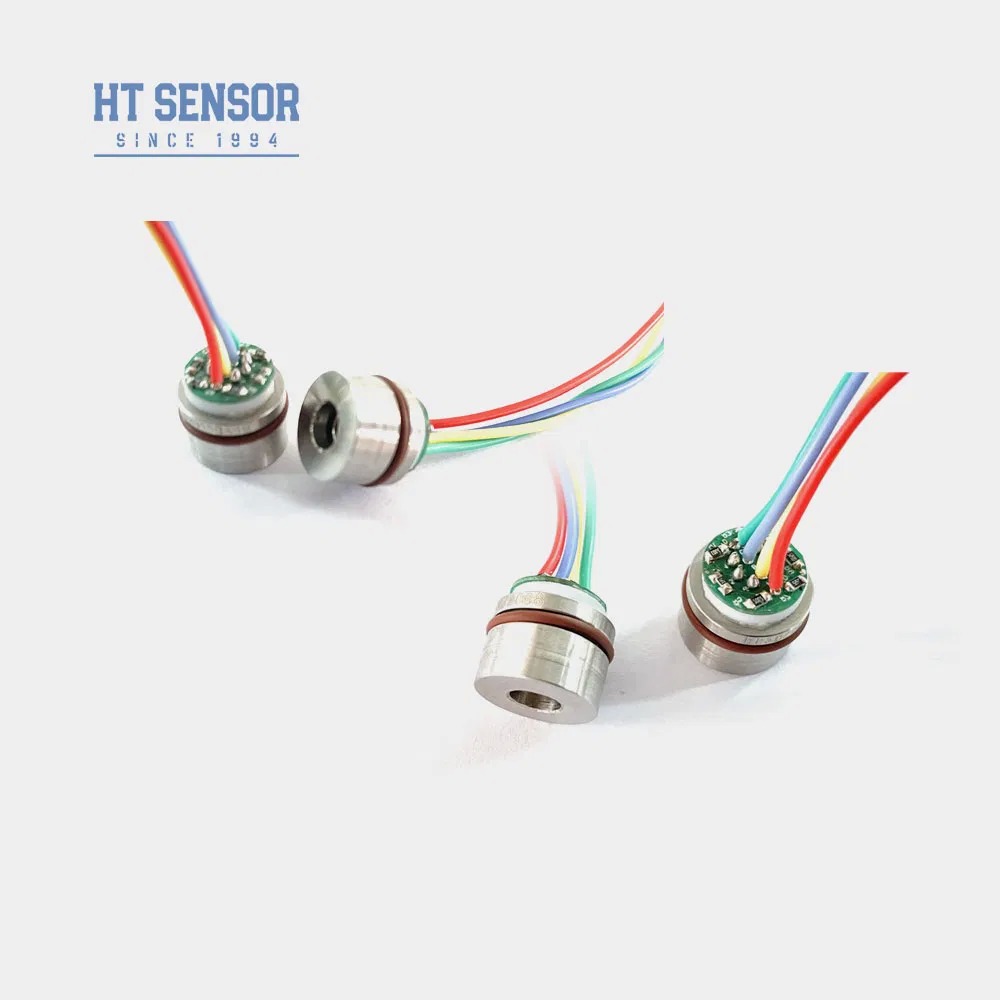

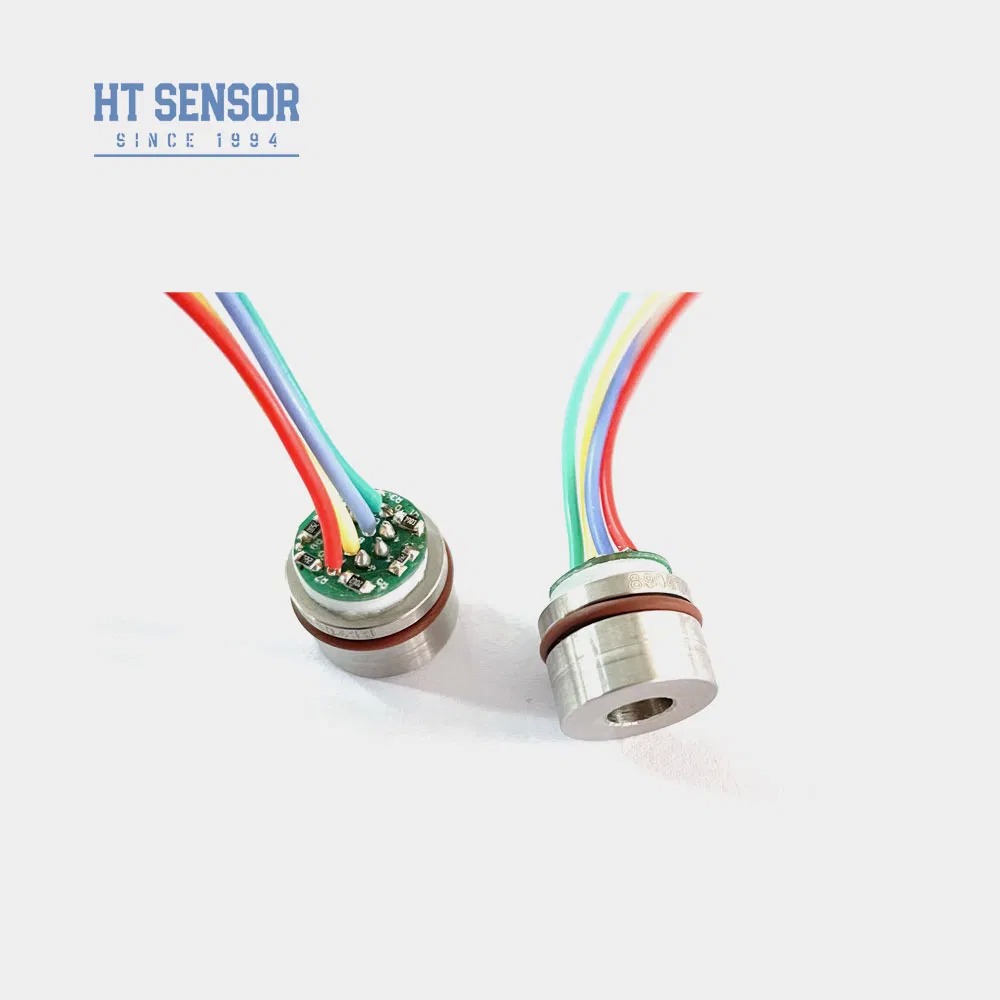

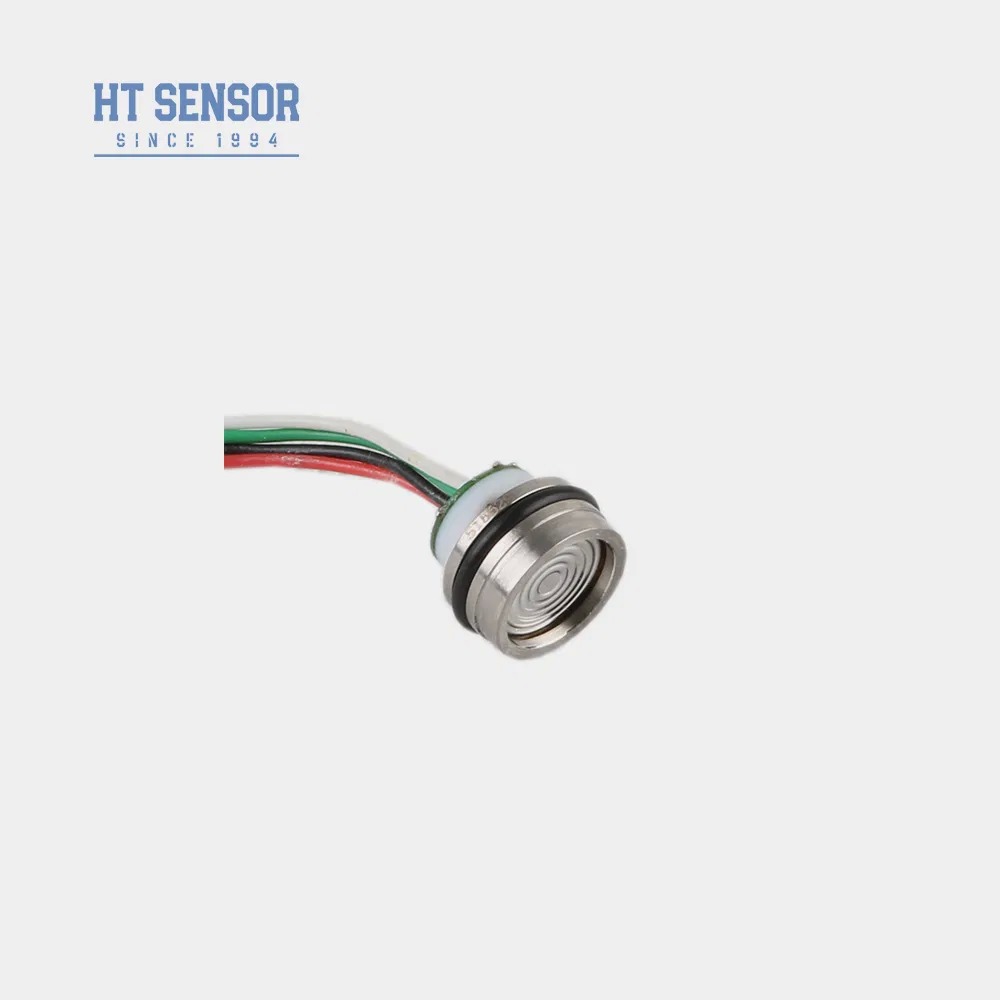

เซ็นเซอร์วัดแรงดันขนาดเล็ก 15 มม. 10V เซ็นเซอร์วัดแรงดันซิลิคอนแบบกระจายขนาดกะทัดรัด แกนเซ็นเซอร์อิเล็กทรอนิกส์
Product Details
| หมายเลขรุ่น: | HT15V | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| กระบวนการผลิต: | บูรณาการ | วัสดุ: | สแตนเลส |
| ประเภทเธรด: | เลขที่ | ประเภทสายไฟ: | สี่สาย |
| สื่อการวัด: | ก๊าซและของเหลว | ปรับแต่ง: | ปรับแต่ง |
| คำหลัก: | มินิเซนเซอร์ | จัดหา: | 5-10VDC |
| เอาท์พุต: | เอ็มวี ซิกัล | เครื่องหมายการค้า: | เฮงตอง |
| ต้นทาง: | จีน | รหัส HS: | 9026209090 |
| เน้น |
เครื่องตรวจจับแรงดันอุตสาหกรรม,เซ็นเซอร์ความดันแม่นยําสูง,การรับประกันรวม เครื่องส่งแรงดัน |
||
Product Description
เซ็นเซอร์ความดันซิลิคอนขนาดเล็ก ความไม่เป็นเชิงเส้น 0.1%FS ทรานสดิวเซอร์ความดัน
บทนำ:
HT15V เป็นเซ็นเซอร์ความดันแบบ piezoresistive ซิลิคอนที่มีแกนกลางเป็นองค์ประกอบซิลิคอนแบบแพร่กระจายที่มีเสถียรภาพสูง ใช้เอฟเฟกต์ piezoresistive ของซิลิคอนแบบแพร่กระจายเพื่อการวัดความดันของของเหลวและก๊าซอย่างแม่นยำ เซ็นเซอร์นี้มีการใช้งานอย่างแพร่หลายในแอปพลิเคชันต่างๆ รวมถึงเครื่องอัดอากาศและระบบทำความเย็น .
คุณสมบัติของผลิตภัณฑ์แหล่งจ่ายไฟ: ≤10VDC
- ใช้เทคโนโลยีขั้นสูงและถูกห่อหุ้มในสแตนเลสสตีล 316L ตัวเรือน
- ช่วงการวัดกว้าง 0~350KPa~60MpaS
- ความน่าเชื่อถือสูงและเสถียรภาพดีเยี่ยม±0.8
- แหล่งจ่ายไฟแรงดันคงที่
- เหมาะสำหรับการวัดความดันของก๊าซและของเหลวที่ไม่กัดกร่อนด้วยความเข้ากันได้ของสแตนเลสสตีล 316Lการออกแบบที่กะทัดรัด เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่จำกัด
- ±0.8
- ใช้กันทั่วไปในระบบทำความเย็นและเครื่องอัดอากาศสำหรับการวัดความดัน
- ประสิทธิภาพทางไฟฟ้า
- แรงดันเอาต์พุตโหมดทั่วไป: 50% ของอินพุต (โดยทั่วไป)
- อิมพีแดนซ์อินพุต:4KΩ~20KΩ
- อิมพีแดนซ์เอาต์พุต:2.5KΩ~6KΩ
- การเชื่อมต่อทางไฟฟ้า:สายไฟอุณหภูมิสูง 100 มม., สายริบบิ้น
- พารามิเตอร์ประสิทธิภาพ:
| ช่วงการวัด | |||||
|---|---|---|---|---|---|
| เกจ (G) | 350KPa,1000KPa,2000Kpa | สัมบูรณ์ (A) | |||
| 350KPaA,700KPaA,1000KPaA,2000KPaA | ปิดผนึก (S) | ||||
| 3500KPaS,7MPaS,10MPaS | Typ | ||||
| สูงสุด | หน่วย | ความไม่เป็นเชิงเส้น | |||
| ±0.8 | ±0.3 | %F.S | อุณหภูมิชดเชย | ||
| 0.05 | 0.1 | %F.S | อุณหภูมิชดเชย | ||
| 0.05 | 0.1 | %F.S | อุณหภูมิชดเชย | ||
| ±0.8 | 0±2 | mV | อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ | ||
| ±0.8 | 100±2 | mV | อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ | ||
| ±0.8 | ±2 | %F.S | อุณหภูมิชดเชย | ||
| ±0.8 | ±2 | %F.S | อุณหภูมิชดเชย | ||
| 0~70 | ºC | โอเวอร์โหลดที่อนุญาต | |||
| -20~80 | ºC | โอเวอร์โหลดที่อนุญาต | |||
| -40~125 | ºC | โอเวอร์โหลดที่อนุญาต | |||
| ใช้ค่าน้อยกว่าระหว่าง 3 เท่าของสเกลเต็มหรือ 80MPa | แรงดันระเบิด | ||||
| 5X สเกลเต็ม | ความเสถียรในระยะยาว | ||||
| 0.2 % | F.S/ปี | วัสดุไดอะแฟรม | |||
| 316L | ความต้านทานฉนวน | ||||
| ≥200MΩ 100VDC | การสั่นสะเทือน | ||||
| ไม่มีการเปลี่ยนแปลงภายใต้สภาวะ 10gRMS, 20Hz ถึง 2000Hz | แรงกระแทก | ||||
| 100g,11ms | เวลาตอบสนอง | ||||
| ≤1ms | ซีลโอริง | ||||
| ยางไนไทรล์หรือยางฟลูออโร | สารเติม | ||||
| น้ำมันซิลิโคน | น้ำหนัก | ||||
| ~20g | พารามิเตอร์ได้รับการทดสอบภายใต้เงื่อนไขต่อไปนี้: 10V @25ºC | ||||
| โครงสร้างเค้าร่าง | |||||
| ขนาด | |
| การเชื่อมต่อทางไฟฟ้าและการชดเชย | |
| ตัวอย่างการเลือก |
|
| เคล็ดลับการสั่งซื้อ |
| 1. ใส่ใจกับการพอดีระหว่างขนาดแกนกลางและตัวเรือนเครื่องส่งสัญญาณระหว่างการประกอบเพื่อให้ได้ |
2. ระหว่างการประกอบตัวเรือน ตรวจสอบให้แน่ใจว่าได้จัดตำแหน่งในแนวตั้งและใช้แรงกดที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือทำให้แผ่นชดเชยเสียหาย 3. หากสื่อที่วัดได้ไม่เข้ากันกับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ควรให้คำแนะนำพิเศษเมื่อทำการสั่งซื้อ
4. หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อป้องกันความเสียหายต่อแกนกลางเนื่องจากการเสียรูปหรือการเจาะไดอะแฟรม
5. เปิดพอร์ตความดันของแกนวัดความดันเกจไปยังบรรยากาศและป้องกันไม่ให้น้ำ ไอน้ำ หรือสื่อที่มีฤทธิ์กัดกร่อนเข้าไปในห้องความดันลบของแกนกลาง
6. หากมีการเปลี่ยนแปลงสายพิน ให้ทำตามป้ายกำกับบนแกนกลางจริงเพื่อใช้อ้างอิง
คำถามและคำตอบ
1.Q: คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
| A: ความแม่นยำสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม มีการปรับแต่ง |
A: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และบริการหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง คำแนะนำระยะไกลโดยเครือข่าย PC พร้อมใช้งานเสมอ
A: ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และบริการหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง คำแนะนำระยะไกลโดยเครือข่าย PC พร้อมใช้งานเสมอ
