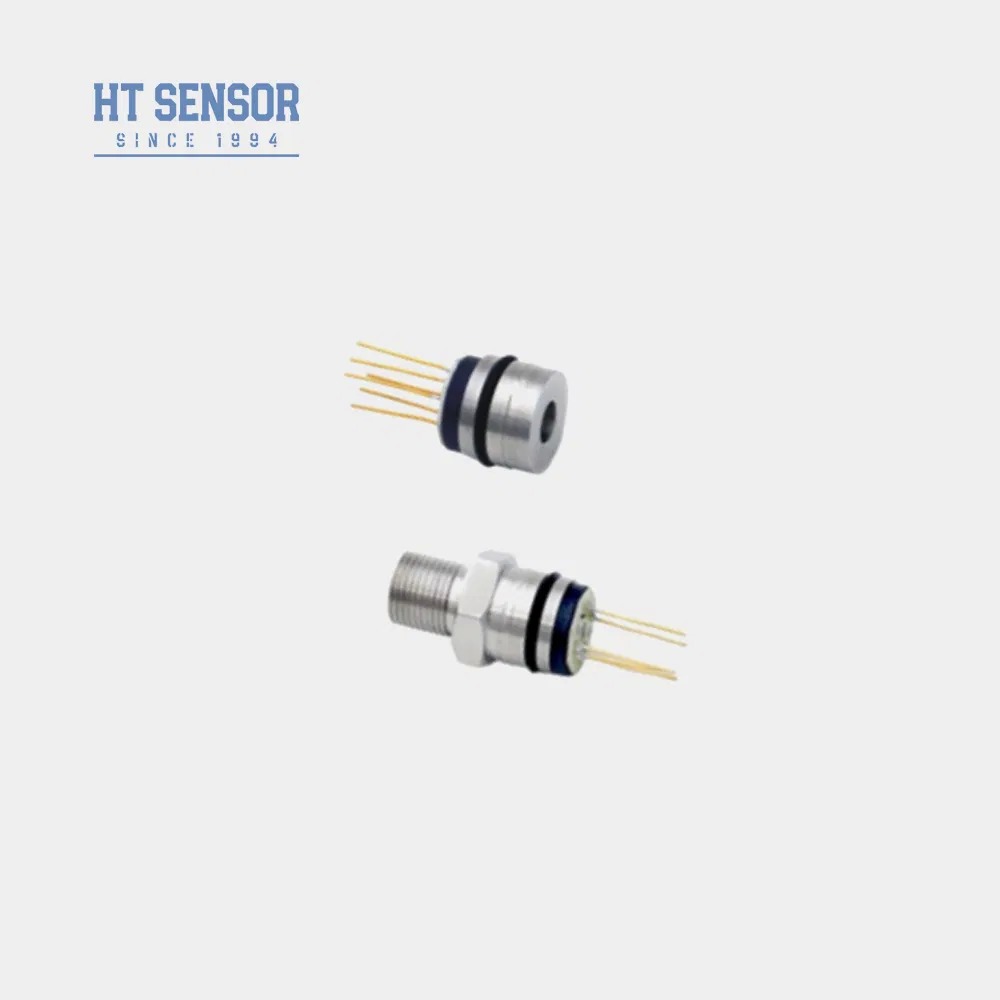

เซ็นเซอร์วัดแรงดันสแตนเลสสตีล 316L พร้อมทรานสดิวเซอร์วัดแรงดันแบบชดเชยเซลล์บรรจุน้ำมัน
Product Details
| หมายเลขรุ่น: | HT15V | ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| วัสดุ: | สแตนเลส | ประเภทสายไฟ: | สี่สาย |
| สื่อการวัด: | ก๊าซและของเหลว | ปรับแต่ง: | ปรับแต่ง |
| คำหลัก: | มินิเซนเซอร์ | จัดหา: | 5-10VDC |
| เอาท์พุต: | เอ็มวี ซิกัล | แพคเกจการขนส่ง: | กล่องกระดาษ |
| ข้อมูลจำเพาะ: | 15มม | ต้นทาง: | จีน |
| เน้น |
316l เครื่องปรับความดันจากสแตนเลส,เครื่องตรวจจับความดันที่เต็มไปด้วยน้ํามัน,เซ็นเซอร์เครื่องส่งสัญญาณความดันพร้อมการรับประกัน |
||
Product Description
สแตนเลส 316L พร้อมเครื่องปรับความดันเซนเซอร์ที่เต็มไปด้วยน้ํามัน
คําแนะนํา:
HT15V เป็นเซ็นเซอร์ความดันแบบพีเซอเรสติฟของซิลิคอน ซึ่งรวมเนื้อหาเซ็นเซอร์ซิลิคอนแบบกระจายได้อย่างมั่นคงมันให้การวัดความดันที่แม่นยํา สําหรับเหลวและก๊าซเซ็นเซอร์นี้ถูกใช้อย่างแพร่หลายในหลายประเภท เช่น เครื่องบดอากาศและระบบเย็น
ลักษณะสินค้า:
- ใช้เทคโนโลยีที่ทันสมัย และถูกบรรจุไว้ในสแตนเลส 316Lบ้าน
- ระยะวัดกว้าง 0 ~ 350KPa ~ 60MpaS
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี
- พลังงานไฟฟ้าความดันคง
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของสแตนเลส
- การออกแบบที่คอมแพคต์ เหมาะสําหรับการใช้งานที่มีพื้นที่จํากัด
- ใช้ในระบบควบคุมกระบวนการสําหรับการติดตามและควบคุมความดัน
- ใช้ทั่วไปในระบบเย็นและเครื่องปรับอากาศสําหรับการวัดความดัน
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ~20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มิลลิเมตร สายสายริบอน
| ปริมาตรการทํางาน: | |||||
|---|---|---|---|---|---|
| ระยะการวัด | กว้าง ((G) | 350KPa,1000KPa,2000Kpa | |||
| เสมอ ((A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | 100 ± 1 | 100±2 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ± 08 | ± 2 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ± 08 | ± 2 | % F.S | ||
| อุปสรรค Temp. | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 80MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 20 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพดังต่อไปนี้: 10V @ 25oC | |||||
| การก่อสร้าง | |
| ขนาด | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1. ระหว่างการประกอบให้แน่ใจว่าเข้ากันอย่างถูกต้องระหว่างแกนและบ้านส่งสัญญาณเพื่อตอบสนองทุกรายละเอียดการปิด
2. เมื่อติดตั้งเรือน, รักษาการจัดท่าตั้งและใช้แรงดันที่เท่าเทียมกันเพื่อป้องกันการจับหรือความเสียหายของแผ่นการชําระเงิน
3. หากสื่อที่วัดไม่เข้ากันกับแผ่นส่วนกลางหรือวัสดุที่ใช้ในการเก็บ (316L) กรุณาระบุอย่างชัดเจนเมื่อสั่งซื้อ
4. อย่ากดแผ่นฉากเซ็นเซอร์ด้วยมือหรือวัตถุคม เพราะการบิดหรือเจาะอาจทําลายส่วนประกอบภายใน
5. ให้ประตูความดันของแกนวัดเปิดออกสู่บรรยากาศ และป้องกันความชื้น, คัน หรือสื่อที่ทําลายล้างจากการเข้าห้องความดันลบ
6ในกรณีที่มีการเปลี่ยนแปลงใด ๆ ในการเชื่อมต่อปิน มักจะอ้างอิงไปยังฉลากจริงบนชิปสําหรับการเชื่อมต่อที่ถูกต้อง
