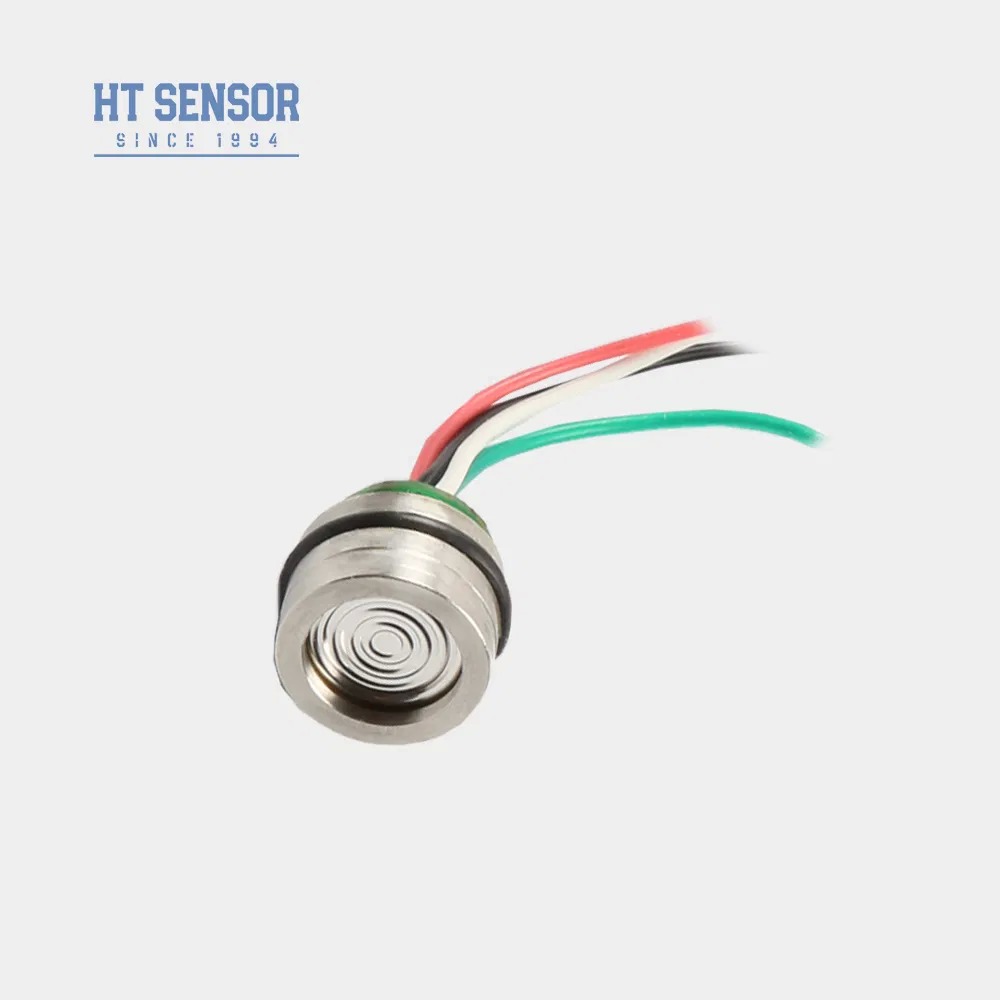

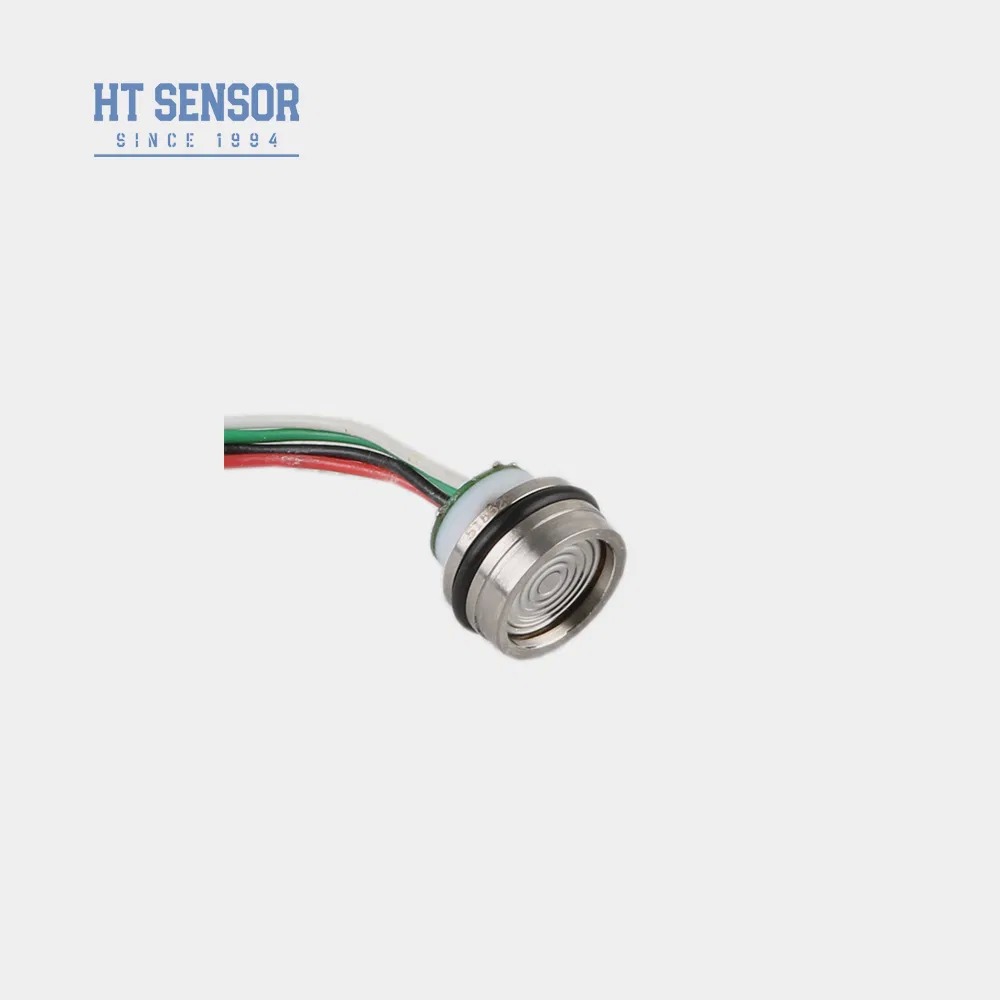

เซนเซอร์ความดัน ด้วยฟิล์มแยกที่เต็มไปด้วยน้ํามันที่ชําระอุณหภูมิ 15 มม เซนเซอร์ระดับ เซนเซอร์ความดันซิลิคอน
Product Details
| หมายเลขรุ่น: | HT15V | สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
|---|---|---|---|
| ประเภทสัญญาณเอาต์พุต: | ซิกัล mv ประเภทอนาล็อก | วัสดุ: | สแตนเลส |
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| ปรับแต่ง: | ปรับแต่ง | จัดหา: | 5-10VDC |
| ลวด: | สายซิลิโคน 13 มม | แพคเกจการขนส่ง: | กล่องกระดาษ |
| ข้อมูลจำเพาะ: | 15มม | เครื่องหมายการค้า: | เฮงตอง |
| ต้นทาง: | จีน | รหัส HS: | 9026209090 |
| เน้น |
เครื่องตรวจจับความดันที่ชําระอุณหภูมิ,เซนเซอร์หนังแยกที่เต็มไปด้วยน้ํามัน,เครื่องส่งแรงดันระดับ 15 มิลลิเมตร |
||
Product Description
คําแนะนํา:

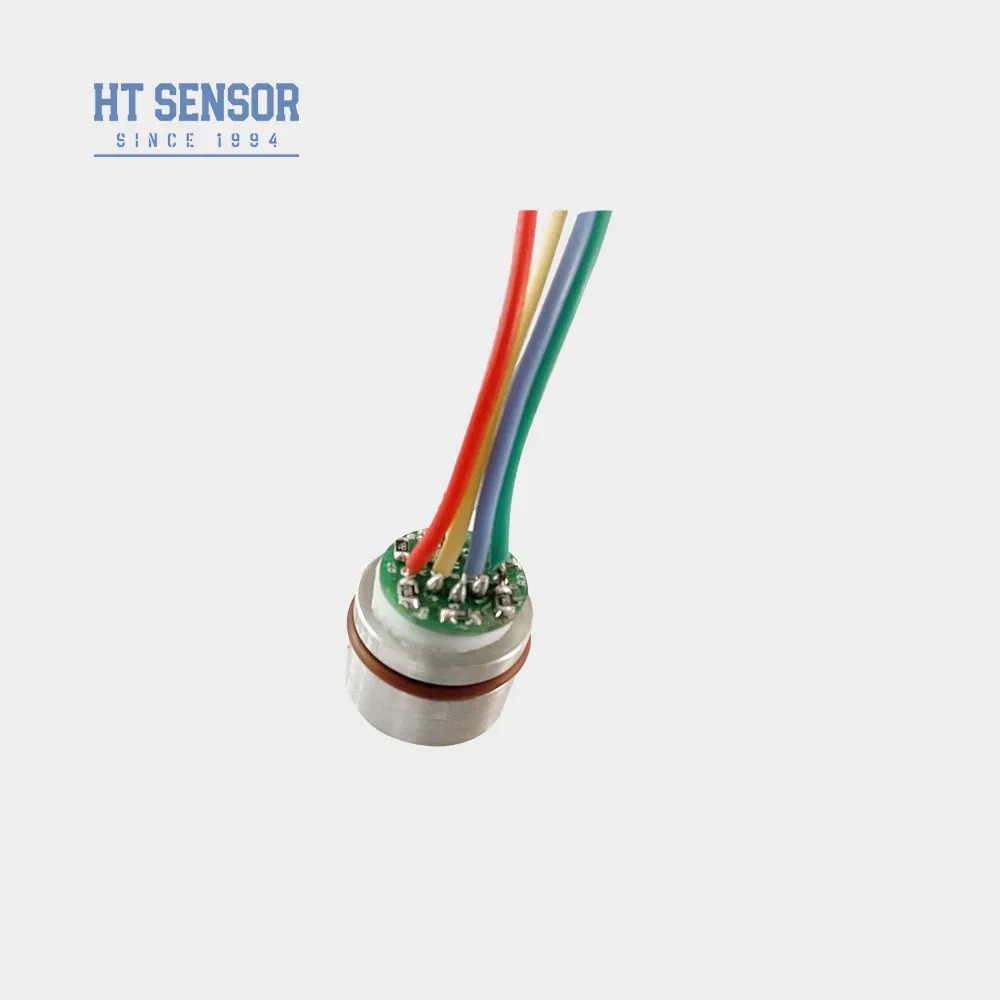

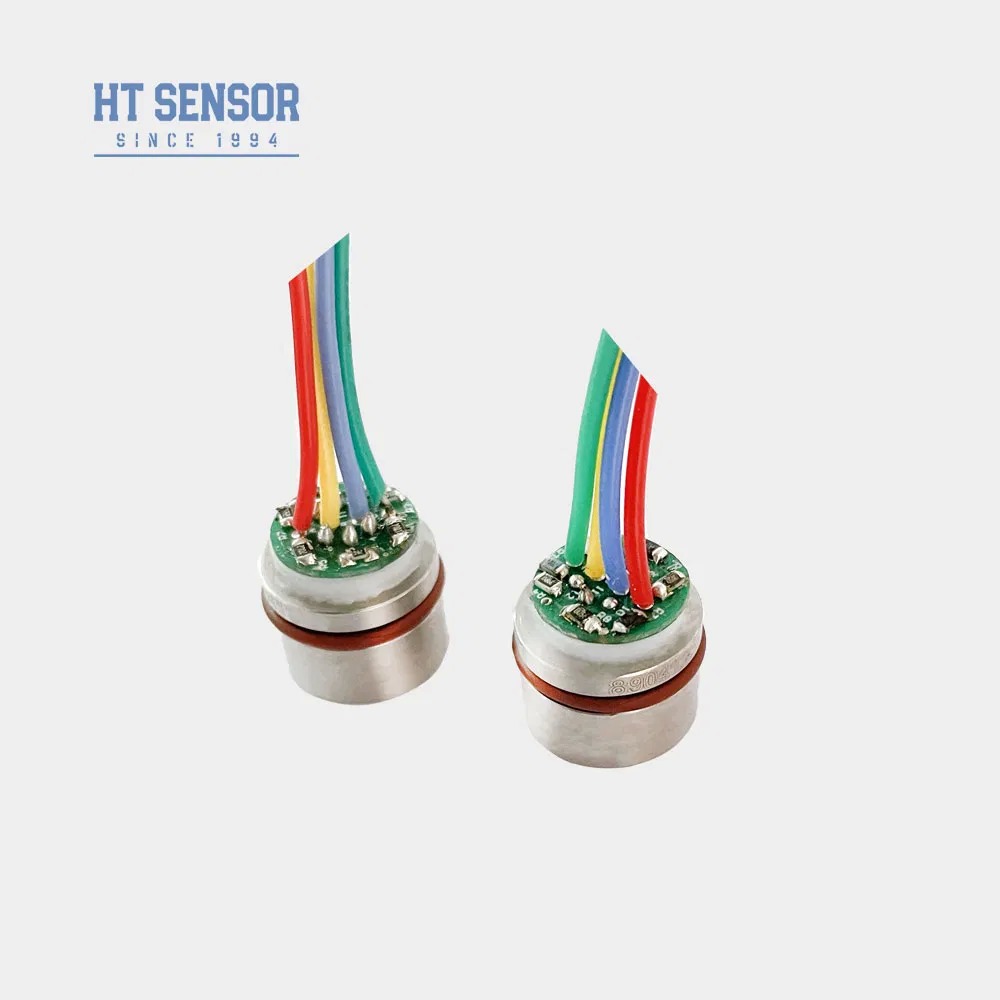

HT15V เป็นเซ็นเซอร์ความดันซิลิคอนแบบพีเซอเรสติฟ์ ที่มีแกนธาตุซิลิคอนที่กระจายได้อย่างมั่นคงสูงมันใช้ผล piezoresistive ของซิลิคอนกระจายเพื่อการวัดแม่นยําของทั้งความดันของเหลวและก๊าซเซ็นเซอร์นี้พบการใช้งานอย่างกว้างขวางในแอพลิเคชั่นต่าง ๆ รวมถึงเครื่องปรับอากาศและระบบเย็น.
ลักษณะสินค้า:
- ใช้เทคโนโลยีที่ทันสมัย และถูกบรรจุไว้ในสแตนเลส 316Lบ้านพัก
- ระยะวัดกว้าง 0 ~ 300KPa ~ 30MpaS
- ความน่าเชื่อถือสูงและความมั่นคงที่ดี.
- พลังงานไฟฟ้าแบบคงที่
- เหมาะสําหรับการวัดความดันของก๊าซและของเหลวที่ไม่เกรี้ยวด้วย 316Lความเหมาะสมของเหล็กไร้ขัด
- การออกแบบที่คอมแพคต์ เหมาะสําหรับการใช้งานที่มีพื้นที่จํากัด
- ใช้ในระบบควบคุมกระบวนการเพื่อติดตามและควบคุมความดัน
- ใช้กันทั่วไปในระบบเย็นและเครื่องปรับอากาศสําหรับการวัดความดัน
- พลังงานไฟฟ้า: ≤10VDC
- ความดันออกแบบปกติ: 50% ของค่าเข้า (ปกติ)
- อัมพาตทางเข้า:4KΩ ~ 20KΩ
- อุปทานการออก:2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: สายไฟฟ้าอุณหภูมิสูง 100 มม.
| ปริมาตรการทํางาน: | |||||
|---|---|---|---|---|---|
| ระยะการวัด | กว้าง ((G) | 350KPa,1000KPa,2000Kpa | |||
| เสมอ ((A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิด ((S) | 3500KPaS,7MPaS,10MPaS | ||||
| แบบ | แม็กซ์ | หน่วย | |||
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S | ||
| ความซ้ํา | 0.05 | 0.1 | % F.S | ||
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S | ||
| การออกออฟเซต 0 | 0±1 | 0±2 | mV | ||
| ผลิตแบบเต็มขนาด | 100 ± 1 | 100±2 | mV | ||
| 0 ออฟเซตเทมป์ ดริฟท์ | ± 08 | ± 2 | % F.S | ||
| อุณหภูมิขนาดเต็ม | ± 08 | ± 2 | % F.S | ||
| อุปสรรค Temp. | 0 ~ 70 | oC | |||
| อุณหภูมิการทํางาน | -20~80 | oC | |||
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กที่สุดระหว่าง 3 เท่าของขนาดเต็มหรือ 80MPa | ||||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||||
| ความมั่นคงระยะยาว | 0. 2 % | F.S. / ปี | |||
| วัสดุของแผ่นฉาก | 316L | ||||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||||
| โชค | 100 กรัม 11 มม. | ||||
| เวลาตอบสนอง | ≤ 1 ms | ||||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||||
| การเติมกลาง | น้ํามันซิลิคอน | ||||
| น้ําหนัก | ~ 20 กรัม | ||||
| ปริมาตรจะถูกทดสอบภายใต้สภาพดังต่อไปนี้: 10V @ 25oC | |||||
| การก่อสร้าง | |
| ขนาด | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| ทิปการสั่งซื้อ |
1. ให้แน่ใจว่ามีระยะว่างที่เหมาะสมระหว่างแกนและกระเป๋าส่งสัญญาณระหว่างการประกอบ เพื่อตอบสนองความต้องการความแน่นของอากาศที่กําหนดไว้
2เมื่อประกอบบ้าน, รักษาการจัดตั้งตั้งและใช้แรงกด uniformly เพื่อป้องกันการผูกหรือความเสียหายของแผ่นการชําระเงิน
3. หากสื่อที่วัดไม่เข้ากันได้กับแผ่นส่วนกลางหรือวัสดุที่ใช้ในการเก็บ (316L) กรุณาให้บันทึกเฉพาะอย่างยิ่งเมื่อสั่งซื้อ
4อย่ากดเซ็นเซอร์ แดอฟราแกมด้วยมือหรือวัตถุคม เพราะการบิดหรือเจาะอาจทําให้เกิดความเสียหายภายในแกน
5. ปิดแกนเครื่องวัดความดันให้ออกสู่บรรยากาศ และป้องกันความชื้น, คัน หรือสารสกัดจากการเข้าห้องความดันลบ
6. หากการปรับปรุงสายไฟ pin, มักดูตราติดต่อกับแกนจริงสําหรับการเชื่อมต่อที่ถูกต้อง
| คําถามและคําตอบ |
1คําถาม: คุณสมบัติสําคัญของตัวส่งสัญญาณเซ็นเซอร์ความดันของคุณคืออะไร?
ตอบ: เครื่องส่งของเรามีลักษณะคือความแม่นยําสูง ความทนทานระยะยาว และการทํางานที่น่าเชื่อถือ มีตัวเลือกในการปรับแต่งตามความต้องการของการใช้งานเฉพาะเจาะจง
2. Q: ฉันสามารถขอรายละเอียดพิเศษได้หรือไม่?
ตอบ: ใช่ เราสนับสนุนบริการ OEM และ ODM ทั้งคู่ ทีมงานวิศวกรรมของเราสามารถปรับปรุงคําตอบตามความต้องการทางเทคนิคและการดําเนินงานของคุณ
3. Q: ความสามารถการผลิตรายเดือนของคุณคืออะไร?
ตอบ: เราสามารถผลิตได้ถึง 30,000 ชิ้นต่อเดือน ซึ่งทําให้เราสามารถรองรับการสั่งซื้อในปริมาณใหญ่เราแนะนําให้ประสานงานกับทีมงานขายของเราล่วงหน้า.
4. Q: เวลานําการจัดส่งทั่วไปคืออะไร?
A: รุ่นมาตรฐานมักถูกจัดส่งภายใน 5 ~ 8 วันทําการ. เวลานําสําหรับผลิตภัณฑ์ที่กําหนดเองอาจแตกต่างกันขึ้นอยู่กับรายละเอียด.
5. Q: ราคากลางของคุณคืออะไร? มีส่วนลดปริมาณมี?
ตอบ: เรานําเสนอราคาที่แข่งขันกับส่วนลดที่น่าสนใจสําหรับการซื้อของจํานวนมากและข้อตกลงการร่วมมือระยะยาว
6. Q: มีนโยบายการรับประกันและการสนับสนุนหลังการขายของคุณคืออะไร?
ตอบ: ผลิตภัณฑ์ทั้งหมดมีประกัน 24 เดือน ตั้งแต่วันที่ส่งทีมงานหลังการขายของเรารับประกันการตอบกลับภายใน 24 ชั่วโมง และให้ความช่วยเหลือทางไกลผ่านการเชื่อมต่อที่พีซีเมื่อจําเป็น.
