เซ็นเซอร์วัดแรงดันน้ำมันขนาดเล็กในเซ็นเซอร์วัดระดับแรงดันพิเศษ
Product Details
| หมายเลขรุ่น: | HT15V | สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
|---|---|---|---|
| ประเภทสัญญาณเอาต์พุต: | ประเภทอะนาล็อก | กระบวนการผลิต: | บูรณาการ |
| วัสดุ: | สแตนเลส | ประเภทเธรด: | เลขที่ |
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| คะแนนไอพี: | IP65 | ปรับแต่ง: | ปรับแต่ง |
| คำหลัก: | มินิเซนเซอร์ | จัดหา: | 5-10VDC |
| ลวด: | สายซิลิโคน 13 มม | เอาท์พุต: | เอ็มวี ซิกัล |
| แพคเกจการขนส่ง: | กล่องกระดาษ | ข้อมูลจำเพาะ: | 15มม |
| เครื่องหมายการค้า: | เฮงตอง | ต้นทาง: | จีน |
| รหัส HS: | 9026209090 | กำลังการผลิต: | 50000PCS / ปี |
| เน้น |
เซ็นเซอร์วัดแรงดันน้ำขนาดเล็ก,เครื่องตรวจจับความดันน้ํามัน,เซ็นเซอร์วัดระดับพิเศษพร้อมการรับประกัน |
||
Product Description
การแนะนำ:

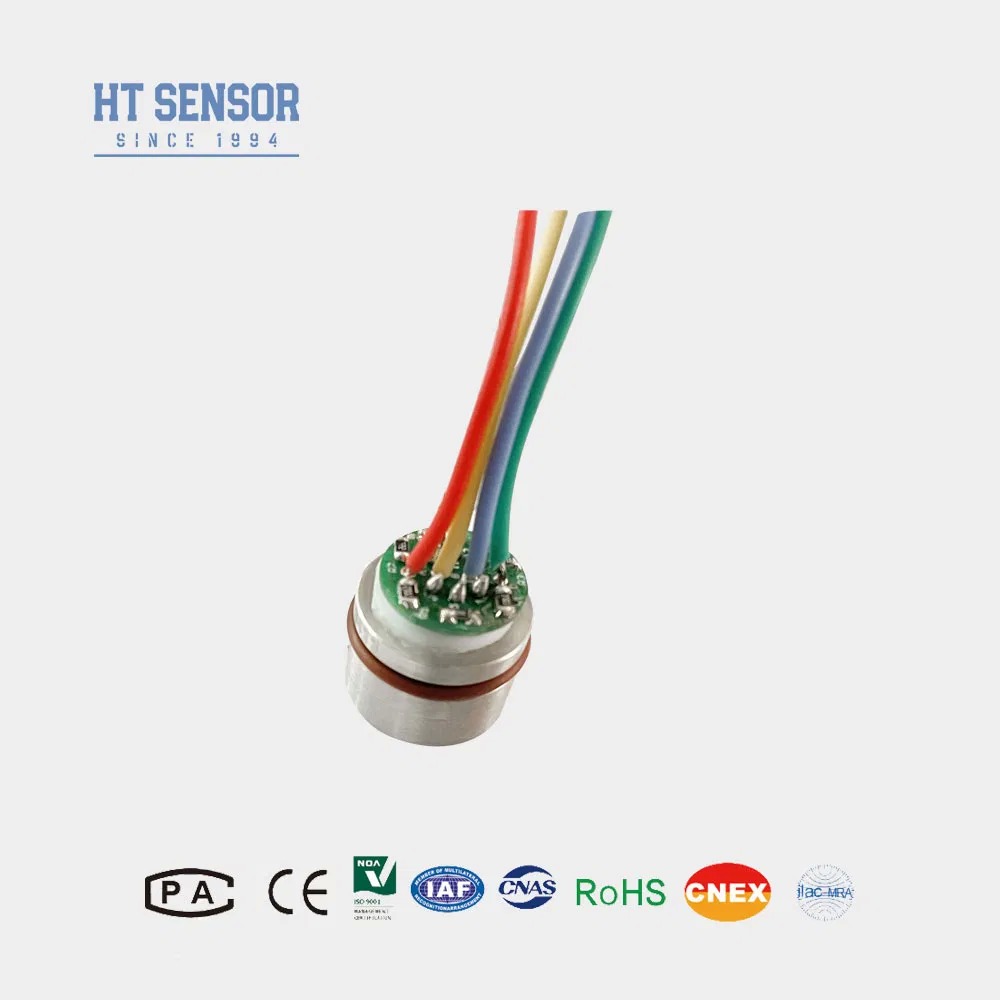

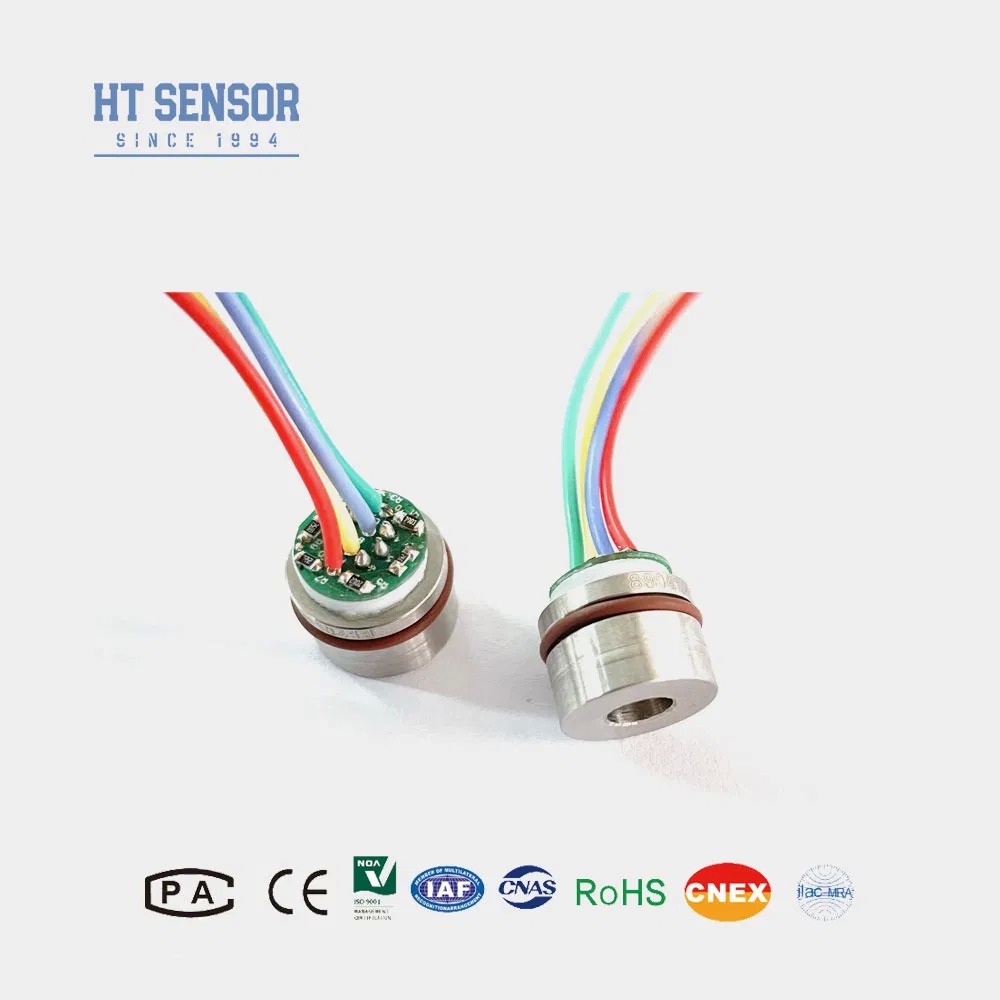

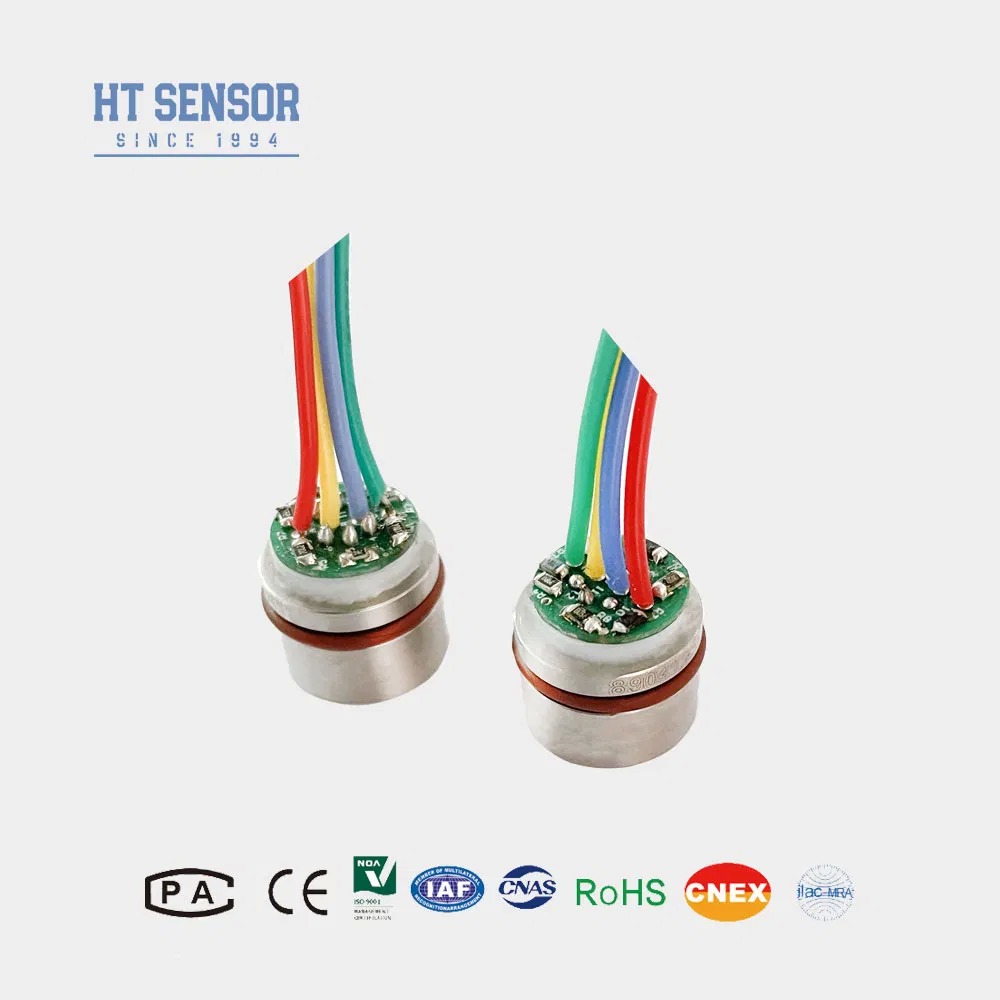

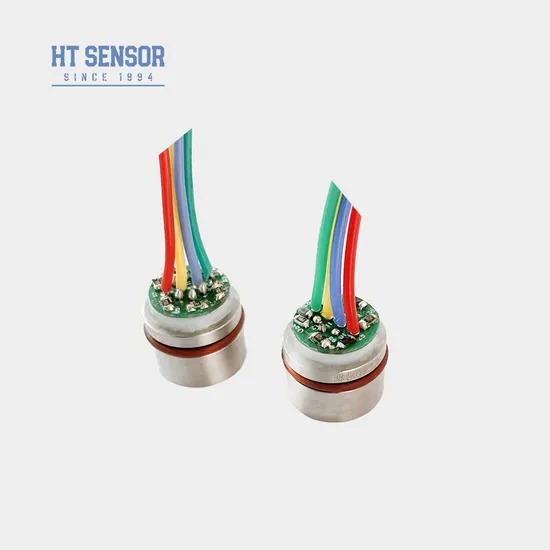

HT15V เป็นเซ็นเซอร์ความดันแบบพายโซรีซิสทีฟชนิดซิลิคอนที่มีแกนองค์ประกอบซิลิกอนแบบกระจายที่มีความเสถียรสูง ใช้ผลพีโซรีซิสตีฟของซิลิคอนแบบกระจายเพื่อการวัดแรงดันของเหลวและก๊าซอย่างแม่นยำ เซ็นเซอร์นี้พบการใช้งานอย่างกว้างขวางในการใช้งานที่หลากหลาย รวมถึงเครื่องอัดอากาศและระบบทำความเย็น-
คุณสมบัติผลิตภัณฑ์-
- ใช้เทคโนโลยีขั้นสูงและหุ้มด้วยสเตนเลสสตีล 316Lที่อยู่อาศัย
- ช่วงการวัดกว้าง 0~350KPa~60MpaS
- ความน่าเชื่อถือสูงและเสถียรภาพที่ยอดเยี่ยม
- การจ่ายแรงดันไฟฟ้าคงที่
- เหมาะสำหรับการวัดความดันก๊าซและของเหลวที่ไม่กัดกร่อนด้วย 316Lความเข้ากันได้ของสแตนเลส
- ดีไซน์กะทัดรัด เหมาะสำหรับการใช้งานที่มีพื้นที่จำกัด
- ใช้ในระบบควบคุมกระบวนการเพื่อติดตามและควบคุมแรงดัน
- นิยมใช้ในระบบทำความเย็นและเครื่องอัดอากาศสำหรับการวัดความดัน
- แหล่งจ่ายไฟ: ≤10VDC
- แรงดันไฟขาออกโหมดทั่วไป: 50% ของอินพุต (ทั่วไป)
- ความต้านทานอินพุต:4KΩ~20KΩ
- ความต้านทานขาออก: 2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: ลวดอุณหภูมิสูง 100 มม., สายริบบิ้น
| พารามิเตอร์ประสิทธิภาพ: | |||||
| ช่วงการวัด | เกจ(G) | 350KPa,1,000KPa,2000Kpa | |||
| แอบโซลูท(A) | 350KPaA,700KPaA,1,000KPaA,2000KPaA | ||||
| ปิดผนึก | 3500KPaS,7MPaS,10MPaS | ||||
| ประเภท | สูงสุด | หน่วย | |||
| ความไม่เชิงเส้น | ±0.15 | ±0.3 | %เอฟเอส | ||
| การทำซ้ำ | 0.05 | 0.1 | %เอฟเอส | ||
| ฮิสเทรีซีส | 0.05 | 0.1 | %เอฟเอส | ||
| เอาท์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | เอ็มวี | ||
| เอาต์พุตเต็มสเกล | 100±1 | 100±2 | เอ็มวี | ||
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ | ±0.8 | ±2 | %เอฟเอส | ||
| อุณหภูมิเต็มสเกล ดริฟท์ | ±0.8 | ±2 | %เอฟเอส | ||
| อุณหภูมิชดเชย | 0~70 | องศาเซลเซียส | |||
| อุณหภูมิในการทำงาน | -20~80 | องศาเซลเซียส | |||
| อุณหภูมิในการจัดเก็บ | -40~125 | องศาเซลเซียส | |||
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าที่น้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 80MPa | ||||
| แรงดันระเบิด | 5 เท่าของขนาดเต็ม | ||||
| ความมั่นคงในระยะยาว | 0.2 % | FS/ปี | |||
| วัสดุไดอะแฟรม | 316ล | ||||
| ความต้านทานของฉนวน | ≥200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz ถึง 2000Hz | ||||
| ช็อก | 100ก.11มิลลิวินาที | ||||
| เวลาตอบสนอง | ≤1ms | ||||
| โอริงซีล | ยางไนไตรล์หรือยางฟลูออโร | ||||
| ไส้กลาง | น้ำมันซิลิกอน | ||||
| น้ำหนัก | ~20ก | ||||
| พารามิเตอร์ได้รับการทดสอบภายใต้เงื่อนไขต่อไปนี้: 10V @25°C | |||||
| โครงร่างการก่อสร้าง | |
| มิติ | |
| การเชื่อมต่อไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| เคล็ดลับการสั่งซื้อ |
อากาศที่ต้องการ ความรัดกุม
2. ในระหว่างการประกอบตัวเรือน ตรวจสอบให้แน่ใจว่าอยู่ในแนวตั้ง และใช้แรงกดที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือสร้างความเสียหายให้กับแผ่นชดเชย
3. หากสื่อที่วัดเข้ากันไม่ได้กับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ควรให้คำแนะนำพิเศษเมื่อทำการสั่งซื้อ
4. หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคม เพื่อป้องกันความเสียหายต่อแกนเนื่องจากการเสียรูปหรือการเจาะของไดอะแฟรม
5. เปิดพอร์ตแรงดันของแกนแรงดันเกจออกสู่บรรยากาศ และป้องกันไม่ให้น้ำ ไอน้ำ หรือสารกัดกร่อนเข้าไปในห้องแรงดันลบแกน
6. หากมีการเปลี่ยนแปลงใดๆ กับสายพิน ให้ปฏิบัติตามฉลากบนแกนจริงเพื่อใช้อ้างอิง
| บริษัท |
| ถามตอบ |
-
-
Product Highlights
เซ็นเซอร์ความดันแบบพายโซรีซิสทีฟแบบซิลิคอน HT15V การแนะนำ: HT15V เป็นเซ็นเซอร์ความดันแบบพายโซรีซิสทีฟชนิดซิลิคอนที่มีแกนองค์ประกอบซิลิกอนแบบกระจายที่มีความเสถียรสูง ใช้ผลพีโซรีซิสตีฟของซิลิคอนแบบกระจายเพื่อการวัดแรงดันของเหลวและก๊าซอย่างแม่นยำ เซ็นเซอร์นี้พบการใช้งานอย่างกว้างขวางในการใช้งานที่หลากห...

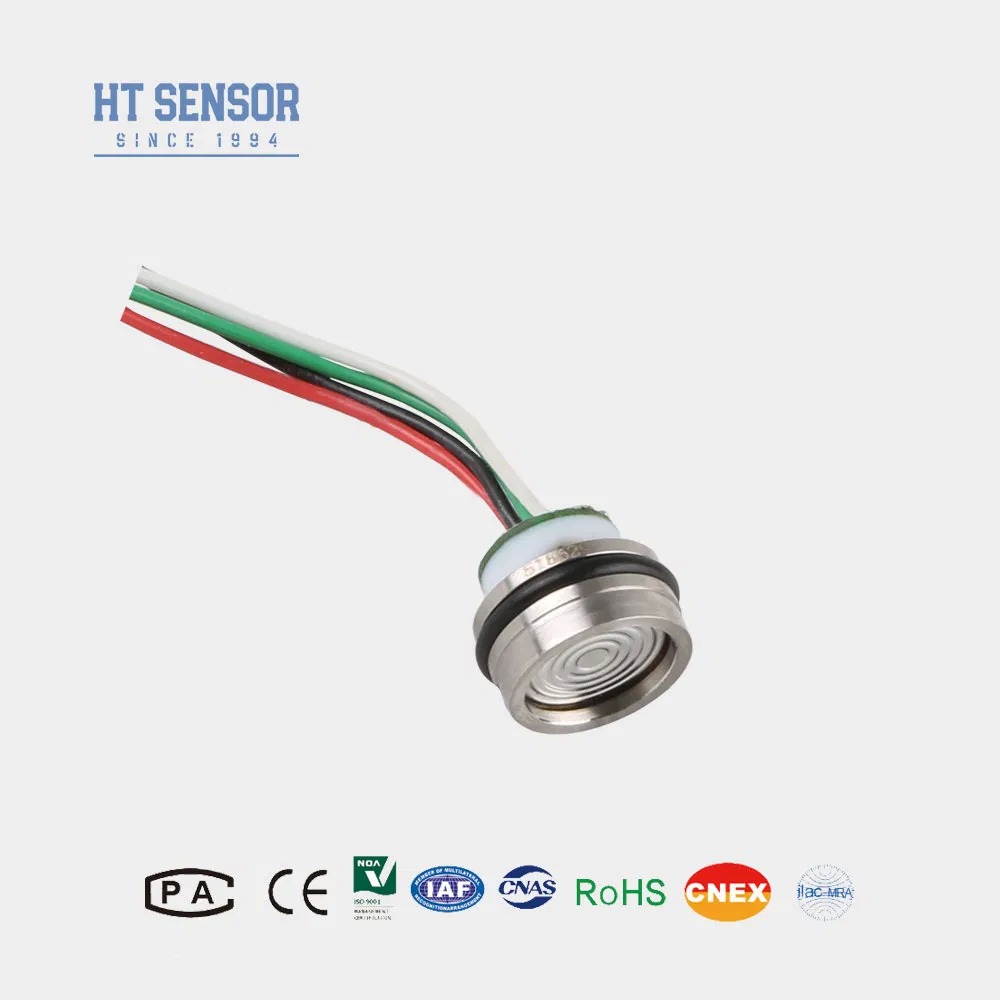

19mm น้ํามันที่เต็มไปด้วยเครื่องส่งความดัน กระจายกระจาย ซิลิคอน เครื่องส่งความดัน น้ํามันทดสอบ
