เซ็นเซอร์ความดันซิลิคอนแบบกระจายขนาดเล็กกะทัดรัด 15 มม. แกนเซ็นเซอร์อิเล็กทรอนิกส์
Product Details
| หมายเลขรุ่น: | HT15V | สำหรับ: | เครื่องส่งสัญญาณความดันแบบซิลิคอนแบบกระจาย |
|---|---|---|---|
| วัสดุ: | สแตนเลส | ประเภทเธรด: | เลขที่ |
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| ระดับ IP: | IP65 | ปรับแต่ง: | ปรับแต่ง |
| จัดหา: | 5-10VDC | เอาท์พุต: | เอ็มวี ซิกัล |
| แพคเกจการขนส่ง: | กล่องกระดาษ | ข้อมูลจำเพาะ: | 15มม |
| เครื่องหมายการค้า: | เฮงตอง | รหัส HS: | 9026209090 |
| เน้น |
เซ็นเซอร์วัดแรงดันขนาดเล็ก 15 มม.,เครื่องตรวจจับความดันซิลิคอนกระจาย,เซ็นเซอร์วัดแรงดันอิเล็กทรอนิกส์ขนาดกะทัดรัด |
||
Product Description

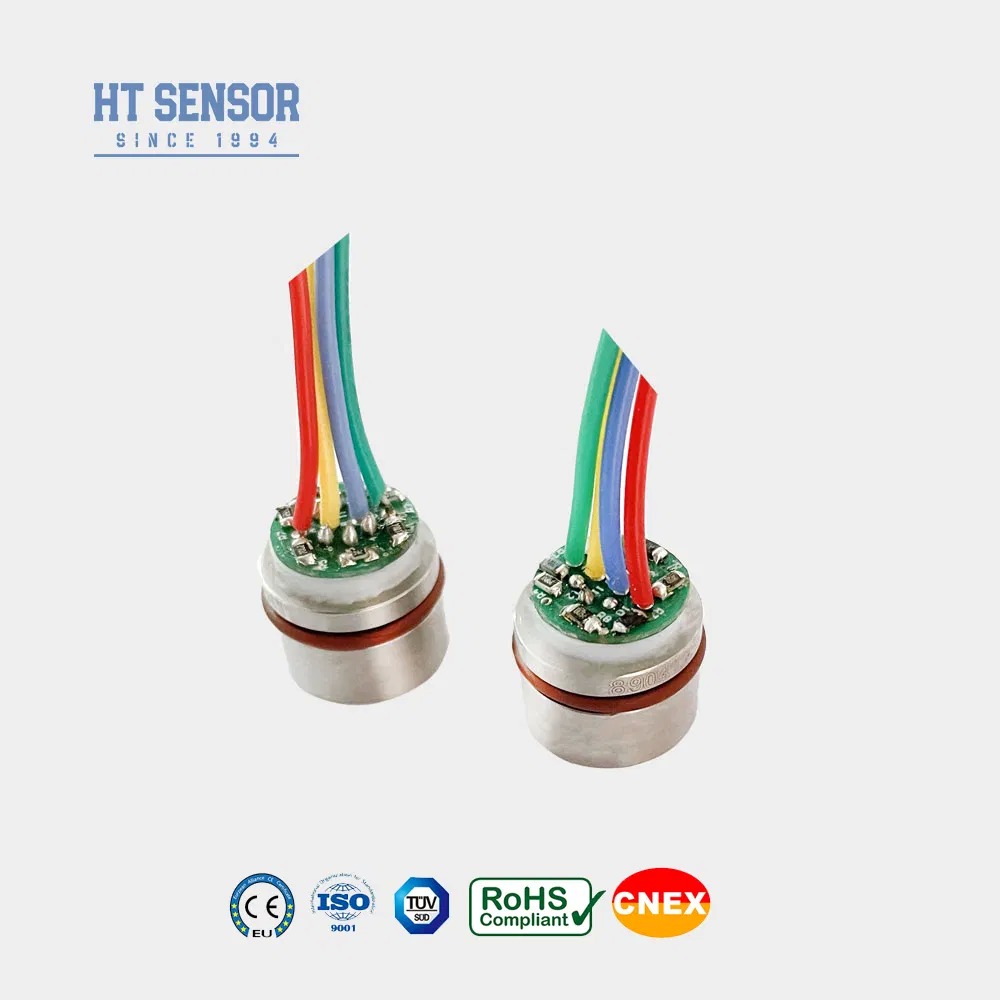

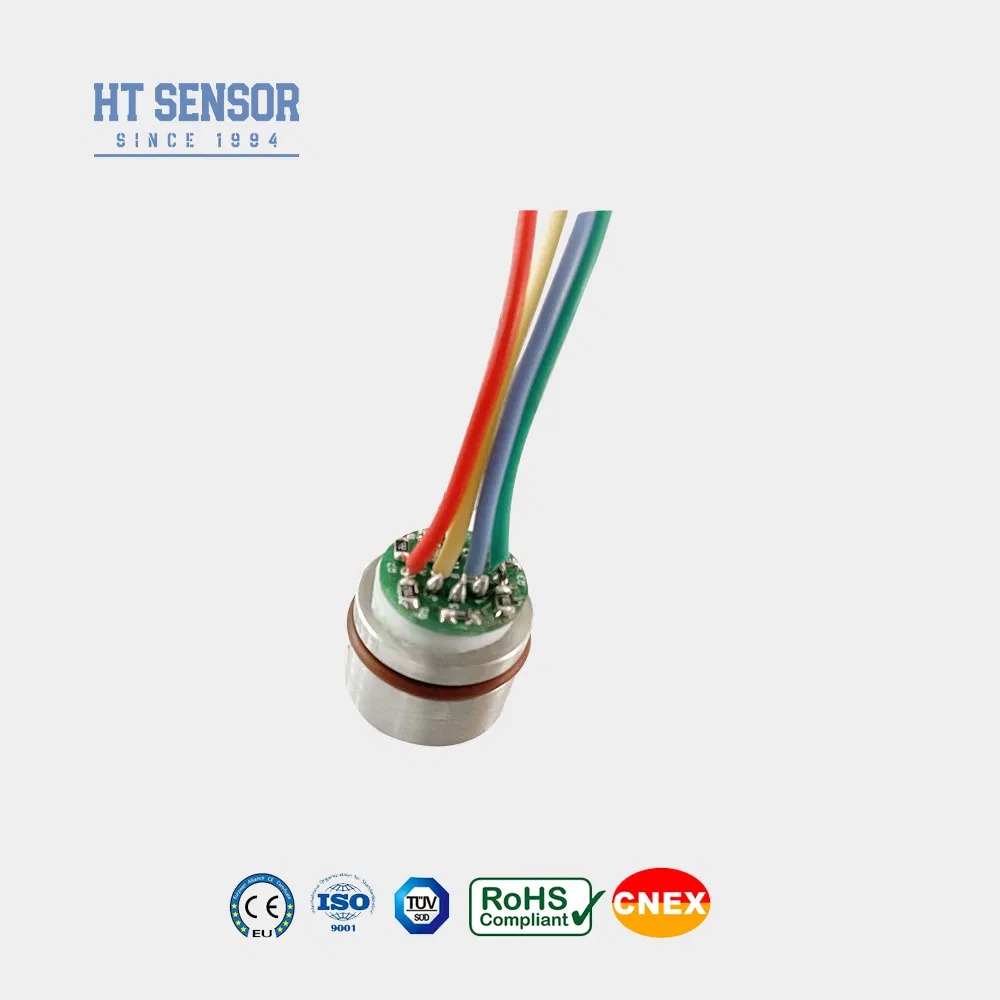

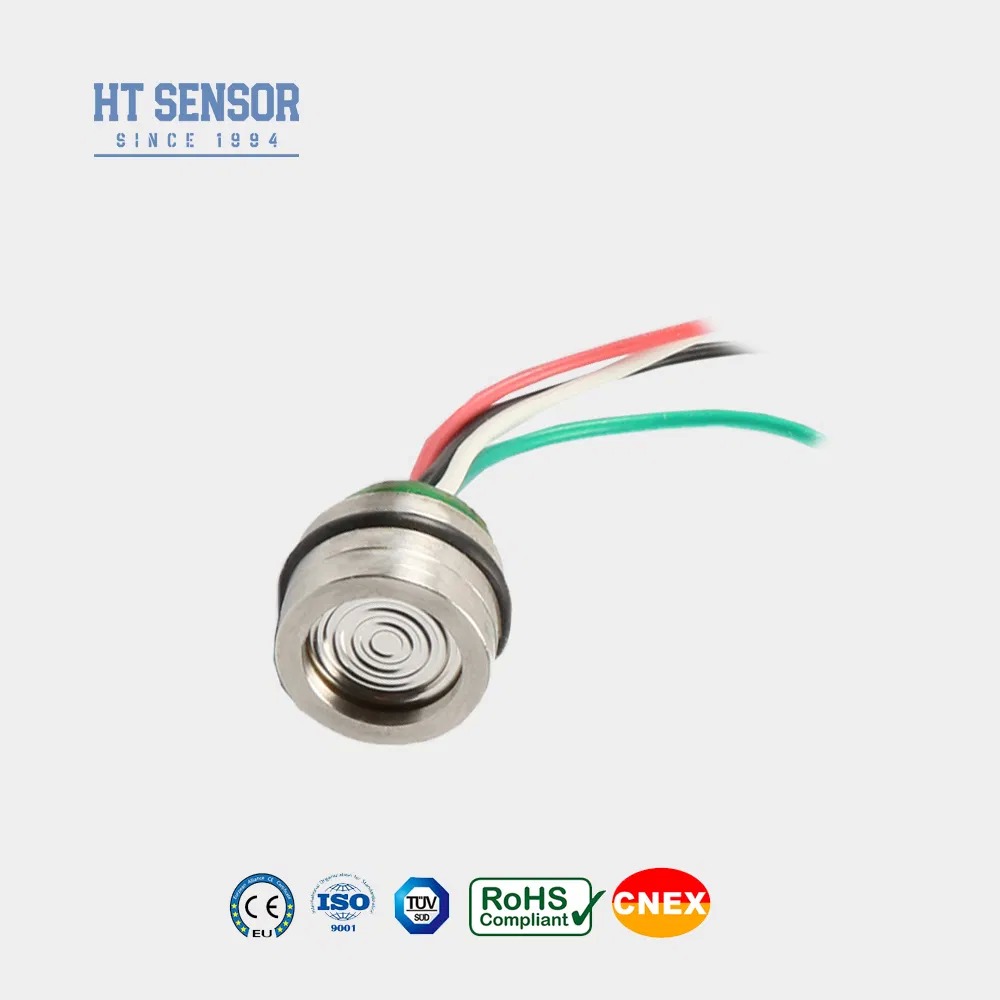

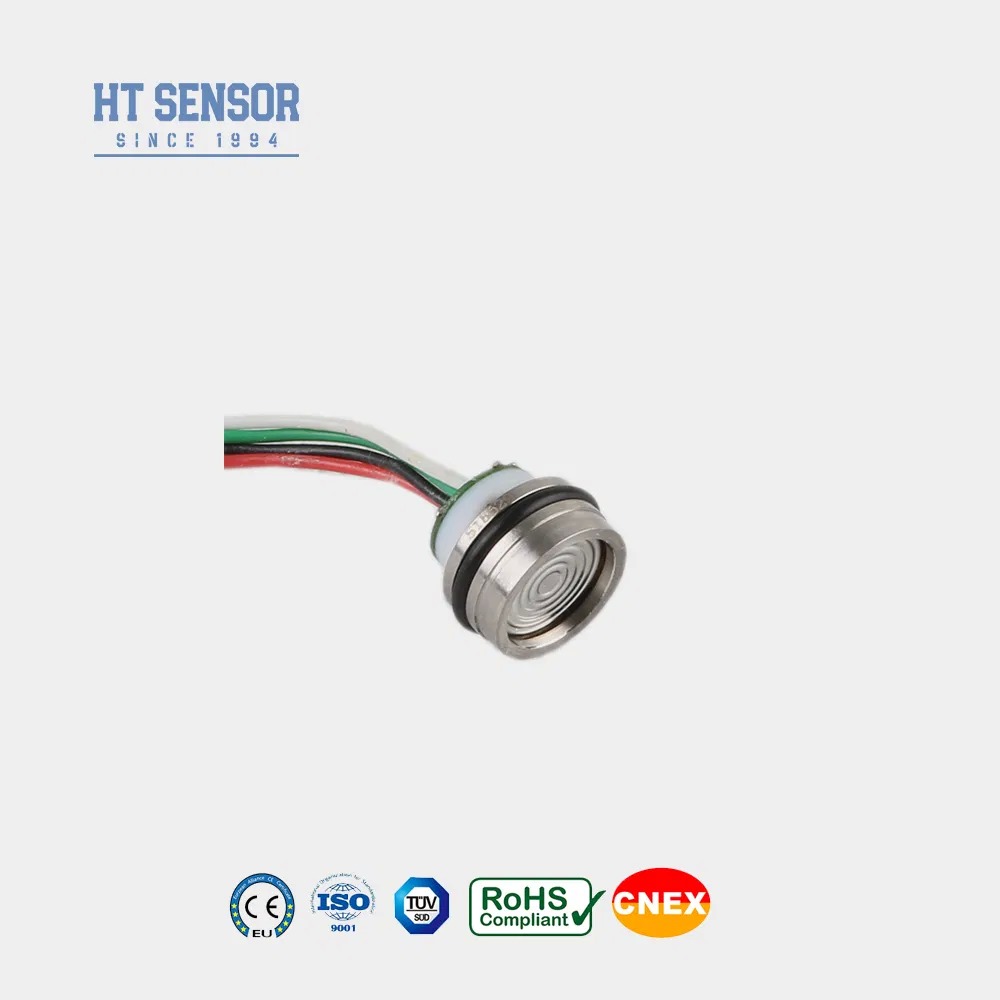

HT15V เซ็นเซอร์วัดแรงดันแบบ Piezoresistive ซิลิคอน
บทนำ:
HT15V เป็นเซ็นเซอร์วัดแรงดันแบบ piezoresistive ซิลิคอนที่มีแกนกลางเป็นซิลิคอนแบบกระจายที่มีความเสถียรสูง ใช้เอฟเฟกต์ piezoresistive ของซิลิคอนแบบกระจายเพื่อการวัดแรงดันของของเหลวและก๊าซอย่างแม่นยำ เซ็นเซอร์นี้มีการใช้งานอย่างแพร่หลายในแอปพลิเคชันต่างๆ รวมถึงเครื่องอัดอากาศและระบบทำความเย็น .
คุณสมบัติของผลิตภัณฑ์:
- ใช้เทคโนโลยีขั้นสูงและถูกห่อหุ้มในสแตนเลสสตีล 316L ตัวเรือน
- ช่วงการวัดกว้าง 0~350KPa~40MpaS
- ความน่าเชื่อถือสูงและเสถียรภาพดีเยี่ยม
- แหล่งจ่ายไฟแรงดันคงที่
- เหมาะสำหรับการวัดแรงดันของก๊าซและของเหลวที่ไม่กัดกร่อนด้วย 316L ความเข้ากันได้ของสแตนเลสสตีล
- การออกแบบที่กะทัดรัด เหมาะสำหรับแอปพลิเคชันที่มีพื้นที่จำกัด
- ใช้ในระบบควบคุมกระบวนการสำหรับการตรวจสอบและควบคุมแรงดัน
- ใช้กันทั่วไปในระบบทำความเย็นและเครื่องอัดอากาศสำหรับการวัดแรงดัน
- แหล่งจ่ายไฟ: ≤10VDC
- เอาต์พุตแรงดันโหมดทั่วไป: 50% ของอินพุต (โดยทั่วไป)
- อิมพีแดนซ์อินพุต:4KΩ~20KΩ
- อิมพีแดนซ์เอาต์พุต:2.5KΩ~6KΩ
- การเชื่อมต่อทางไฟฟ้า: สายไฟอุณหภูมิสูง 100 มม., สายริบบิ้น
| พารามิเตอร์ประสิทธิภาพ: | |||||
|---|---|---|---|---|---|
| ช่วงการวัด | เกจ (G) | 350KPa,1000KPa,2000Kpa | |||
| สัมบูรณ์ (A) | 350KPaA,700KPaA,1000KPaA,2000KPaA | ||||
| ปิดผนึก (S) | 3500KPaS,7MPaS,10MPaS | ||||
| Typ | สูงสุด | หน่วย | |||
| NonLinearity | ±0.15 | ±0.3 | %F.S | ||
| ความสามารถในการทำซ้ำ | 0.05 | 0.1 | %F.S | ||
| Hysteresis | 0.05 | 0.1 | %F.S | ||
| เอาต์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | mV | ||
| เอาต์พุตเต็มสเกล | 100±1 | 100±2 | mV | ||
| Zero Offset Temp. Drift | ±0.8 | ±2 | %F.S | ||
| Full Scale Temp. Drift | ±0.8 | ±2 | %F.S | ||
| อุณหภูมิชดเชย | 0~70 | ºC | |||
| อุณหภูมิในการทำงาน | -20~80 | ºC | |||
| อุณหภูมิในการจัดเก็บ | -40~125 | ºC | |||
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าน้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 80MPa | ||||
| แรงดันระเบิด | 5X ขนาดเต็ม | ||||
| ความเสถียรในระยะยาว | 0.2 % | F.S/ปี | |||
| วัสดุไดอะแฟรม | 316L | ||||
| ความต้านทานฉนวน | ≥200MΩ 100VDC | ||||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาวะ 10gRMS, 20Hz ถึง 2000Hz | ||||
| แรงกระแทก | 100g,11ms | ||||
| เวลาตอบสนอง | ≤1ms | ||||
| ซีลโอริง | ยางไนไทรล์หรือยางฟลูออโร | ||||
| สารเติม | น้ำมันซิลิโคน | ||||
| น้ำหนัก | ~20g | ||||
| พารามิเตอร์ได้รับการทดสอบภายใต้เงื่อนไขต่อไปนี้: 10V @25ºC | |||||
| การเชื่อมต่อทางไฟฟ้าและการชดเชย |
|
| ตัวอย่างการเลือก |
| เคล็ดลับการสั่งซื้อ |
ความแน่น 2. ระหว่างการประกอบตัวเรือน ตรวจสอบให้แน่ใจว่าอยู่ในแนวตั้งและใช้แรงกดที่สม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือทำให้แผ่นชดเชยเสียหาย
3. หากสื่อที่วัดได้ไม่เข้ากันกับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ควรให้คำแนะนำพิเศษเมื่อทำการสั่งซื้อ
4. หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อป้องกันความเสียหายต่อแกนกลางเนื่องจากการเสียรูปหรือการเจาะไดอะแฟรม
5. เปิดพอร์ตแรงดันของแกนวัดแรงดันให้สัมผัสกับบรรยากาศและป้องกันไม่ให้น้ำ ไอน้ำ หรือสื่อที่มีฤทธิ์กัดกร่อนเข้าไปในห้องแรงดันลบของแกนกลาง
6. หากมีการเปลี่ยนแปลงสายพิน ให้ทำตามป้ายกำกับบนแกนกลางจริงเพื่อใช้อ้างอิง
