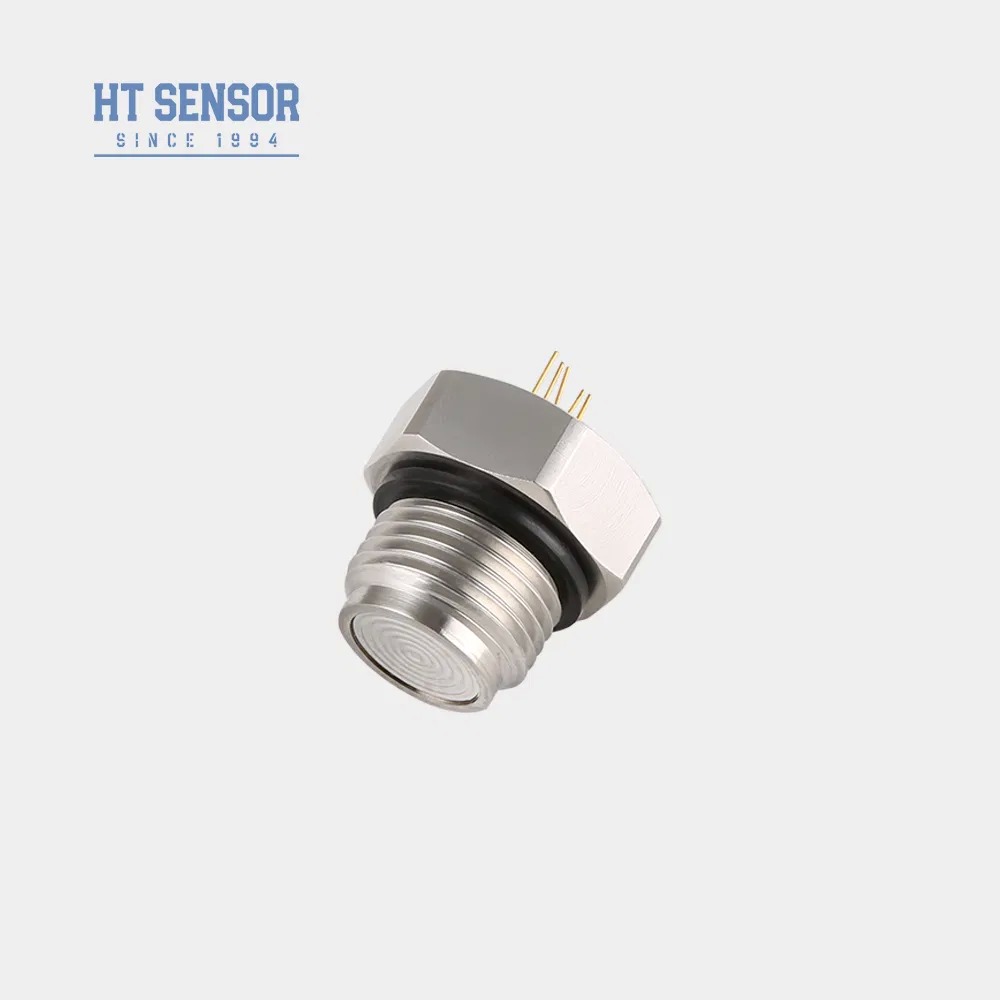

เซ็นเซอร์วัดแรงดันแบบหน้าแปลน HT24 พร้อมชิปเซ็นเซอร์ซิลิคอนแบบแพร่กระจายที่มีความเสถียรสูง
Product Details
| หมายเลขรุ่น: | HT24 | สัญญาณเอาท์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| วัสดุ: | สแตนเลส | ประเภทสายไฟ: | สี่สาย |
| สื่อการวัด: | ก๊าซและของเหลว | พลัง: | 1.5mA |
| เอาท์พุต: | เอ็มวี | ด้าย: | G1/2 หรือ M20*1.5 |
| ช่วงการวัด: | 10KPa ถึง 35MPaS | ความไม่เชิงเส้น: | ±0.2%เอฟเอส |
| อุณหภูมิในการทำงาน: | -20 ~ 80oC | อุณหภูมิในการจัดเก็บ: | -40~125°C |
| วัสดุไดอะแฟรม: | 316ล | น้ำหนัก: | ~55ก |
| เน้น |
ฟลัชเซ็นเซอร์ความดันไดอะแฟรม,เซนเซอร์ความดันซิลิคอน พร้อมรับประกัน,ชิปเซ็นเซอร์ซิลิคอนแบบแพร่กระจายที่มีความเสถียร |
||
Product Description
- เทคโนโลยีขั้นสูงพร้อมตัวเรือนสเตนเลสสตีล 316L และวัสดุไดอะแฟรมระดับพรีเมียม รวมถึงไทเทเนียมและฮาสเตลลอย
- วงจรฟิล์มหนาเพื่อการชดเชยอุณหภูมิที่แม่นยำและการแก้ไขจุดศูนย์
- ความน่าเชื่อถือ การทำซ้ำ และความเสถียรที่ยอดเยี่ยม
- โครงสร้างไดอะแฟรมแบบฟลัชเพื่อการทำความสะอาดและบำรุงรักษาง่าย
- การวัดความดันก๊าซและของเหลวที่ไม่กัดกร่อนด้วยความเข้ากันได้กับสแตนเลส 316L
- อุตสาหกรรมแปรรูปอาหารและเครื่องดื่ม
- ระบบควบคุมกระบวนการทางอุตสาหกรรม
- การผลิตยา
- แหล่งจ่ายไฟ: ≤2mA DC (ทั่วไป 1.5mA DC)
- ความต้านทานอินพุต: 2.5KΩ~6KΩ
- ความต้านทานขาออก: 2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: หมุด Kovar เคลือบทองหรือสายไฟอุณหภูมิสูง 100 มม
| พารามิเตอร์ | ประเภท | สูงสุด | หน่วย |
|---|---|---|---|
| ความไม่เชิงเส้น | ±0.15 | ±0.3 | %เอฟเอส |
| การทำซ้ำ | 0.05 | 0.1 | %เอฟเอส |
| ฮิสเทรีซีส | 0.05 | 0.1 | %เอฟเอส |
| เอาท์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | เอ็มวี |
| เอาต์พุตเต็มสเกล (≤20KPa) | 50±10 | 50±30 | เอ็มวี |
| เอาต์พุตเต็มสเกล (≥35kPa) | 100±10 | 100±30 | เอ็มวี |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ (≤20KPa) | ±1 | ±2 | %เอฟเอส |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ (≥35kPa) | ±0.5 | ±1 | %เอฟเอส |
| อุณหภูมิเต็มสเกล ดริฟท์ (≤20KPa) | ±1 | ±2 | %เอฟเอส |
| อุณหภูมิเต็มสเกล ดริฟท์ (≥35kPa) | ±0.5 | ±1 | %เอฟเอส |
| อุณหภูมิชดเชย (≤20KPa) | 0~50 | - | องศาเซลเซียส |
| อุณหภูมิชดเชย (≥35กิโลปาสคาล) | 0~70 | - | องศาเซลเซียส |
| อุณหภูมิในการทำงาน | -20~80 | - | องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40~125 | - | องศาเซลเซียส |
| ความมั่นคงในระยะยาว | 0.2 | - | FS/ปี |
| ความต้านทานของฉนวน | ≥200MΩ 100VDC | - | - |
| เวลาตอบสนอง | ≤1ms | - | - |
แรงดันระเบิด:5 เท่าของขนาดเต็ม
วัสดุไดอะแฟรม:316ล
การสั่นสะเทือน:ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz ถึง 2000Hz
ช็อต:100ก.11มิลลิวินาที
โอริงซีล:ยางไนไตรล์หรือยางฟลูออโร
ไส้กลาง:น้ำมันซิลิกอน
น้ำหนัก:~55ก
ค่าสัมบูรณ์ (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1,000KPaA, 2000KPaA
ปิดผนึก (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS, 35MPaS
- ตรวจสอบให้แน่ใจว่ามีขนาดพอดีระหว่างขนาดแกนและตัวเรือนเครื่องส่งสัญญาณระหว่างการประกอบเพื่อให้ได้สุญญากาศตามที่ต้องการ
- ในระหว่างการประกอบตัวเรือน ให้รักษาแนวแนวตั้งและใช้แรงกดสม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือสร้างความเสียหายให้กับแผ่นชดเชย
- ให้คำแนะนำพิเศษเมื่อสั่งซื้อ หากสื่อที่วัดแล้วเข้ากันไม่ได้กับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L)
- หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคม เพื่อป้องกันความเสียหายจากการเสียรูปหรือการเจาะทะลุ
- เปิดพอร์ตแรงดันของแกนแรงดันเกจให้เปิดออกสู่บรรยากาศ และป้องกันไม่ให้น้ำ ไอน้ำ หรือสารที่มีฤทธิ์กัดกร่อนเข้าสู่ห้องแรงดันลบ
- โปรดดูฉลากบนแกนจริงสำหรับการกำหนดค่าสายพิน
- เครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณมีคุณสมบัติอะไรบ้าง?
- ความเที่ยงตรงสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม การปรับแต่งที่มีอยู่
- ฉันสามารถปรับแต่งข้อกำหนดพิเศษได้หรือไม่?
- ใช่ วิศวกรของเราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการเฉพาะได้ เราให้บริการ OEM และ ODM
- กำลังการผลิตของคุณคืออะไร?
- โรงงานผลิตของเราสามารถผลิตเครื่องส่งสัญญาณเซ็นเซอร์ความดันได้มากถึง 30,000 เครื่องต่อเดือน ดังนั้นเราจึงสามารถตอบสนองความต้องการของคำสั่งซื้อจำนวนมากได้อย่างเต็มที่ อย่างไรก็ตาม ขอแนะนำให้ติดต่อทีมขายของเราล่วงหน้าเพื่อให้แน่ใจว่าการผลิตและกำหนดการส่งมอบจะราบรื่น
- ระยะเวลาการจัดส่งโดยทั่วไปคือเท่าไร?
- 5-8 วันทำการสำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่กำหนดเองอาจแตกต่างกันไป
- ราคาสินค้าเป็นอย่างไร? มีส่วนลดอะไรบ้าง?
- ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว
- การรับประกันผลิตภัณฑ์ของคุณคืออะไร? และบริการหลังการขาย?
- ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังการจัดส่ง และทีมงานหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง มีคำสั่งระยะไกลผ่านเครือข่ายพีซีอยู่เสมอ
Product Highlights
เซ็นเซอร์ความดันไดอะแฟรมแบบฟลัช HT24 พร้อมชิปซิลิคอนแบบกระจายที่มีความเสถียรสูง โดดเด่นด้วยโครงสร้างสแตนเลส 316L ระดับ IP65 การออกแบบที่ทำความสะอาดง่าย และความน่าเชื่อถือที่ยอดเยี่ยม มีตัวเลือก OEM/ODM แบบกำหนดเองสำหรับการใช้งานด้านอาหาร ยา และอุตสาหกรรม
