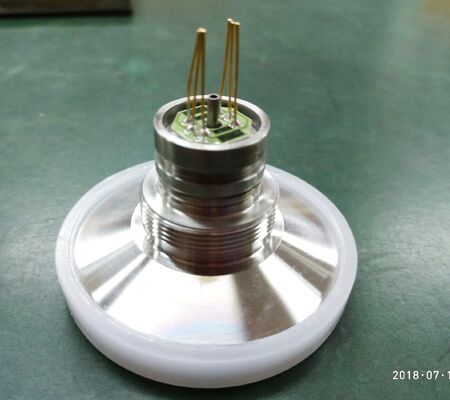

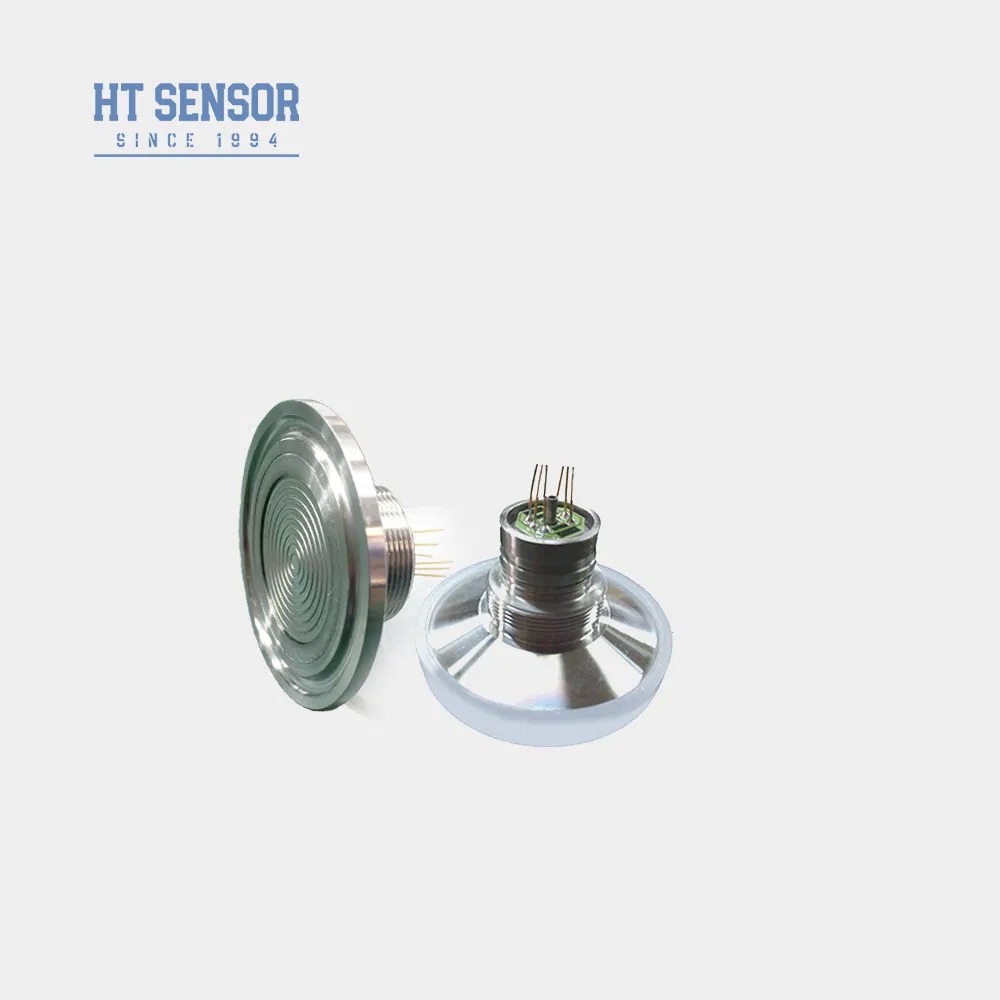

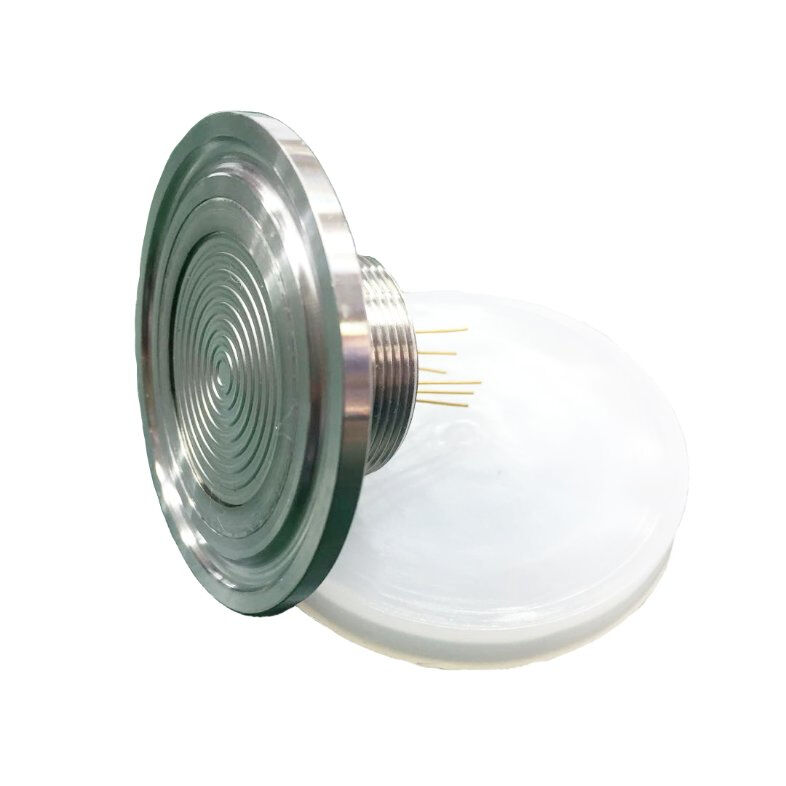

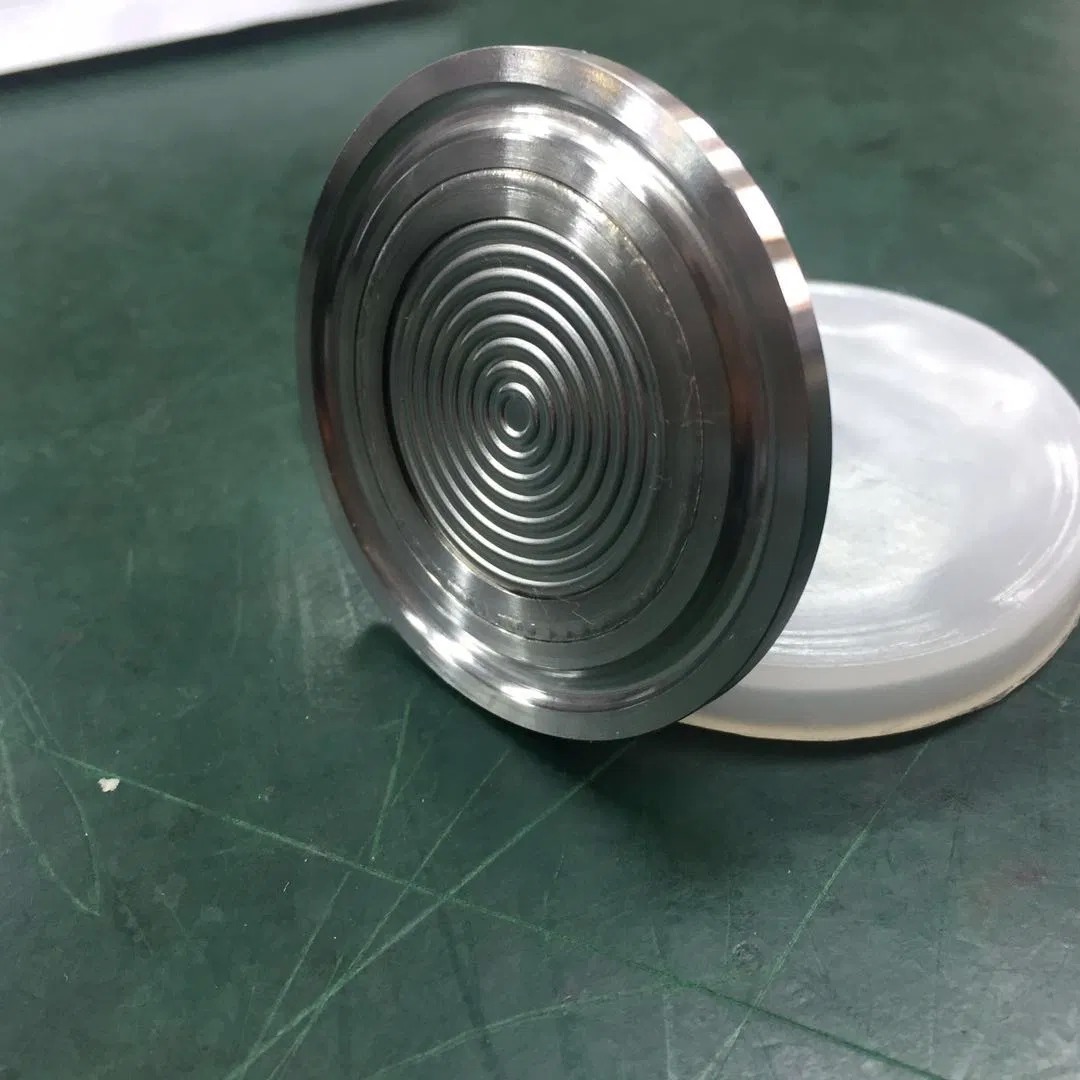

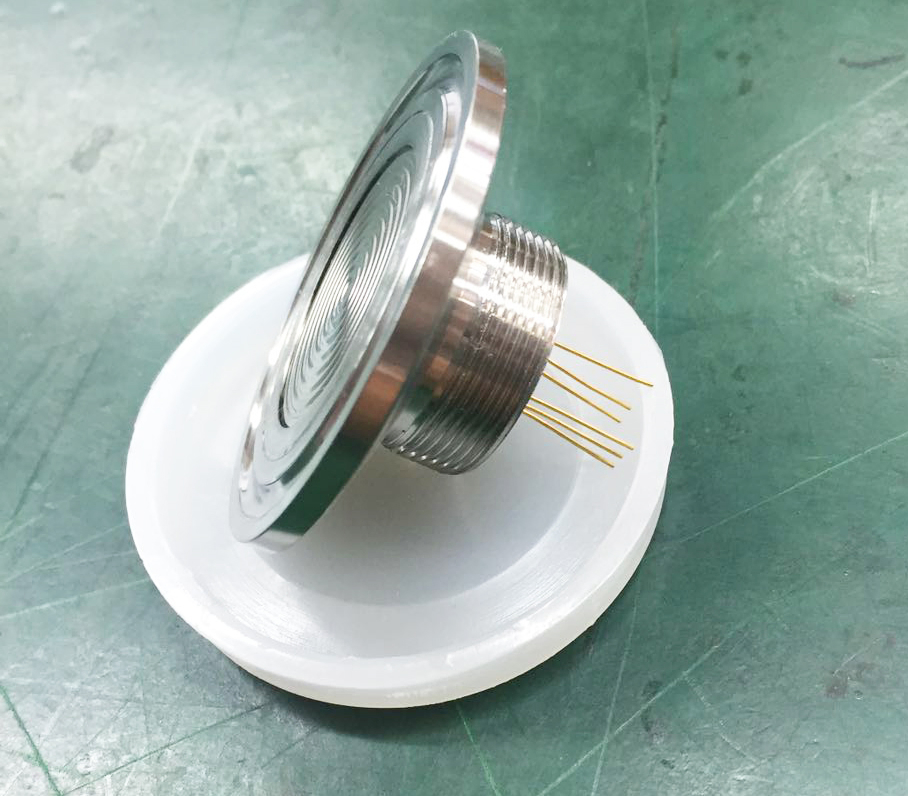

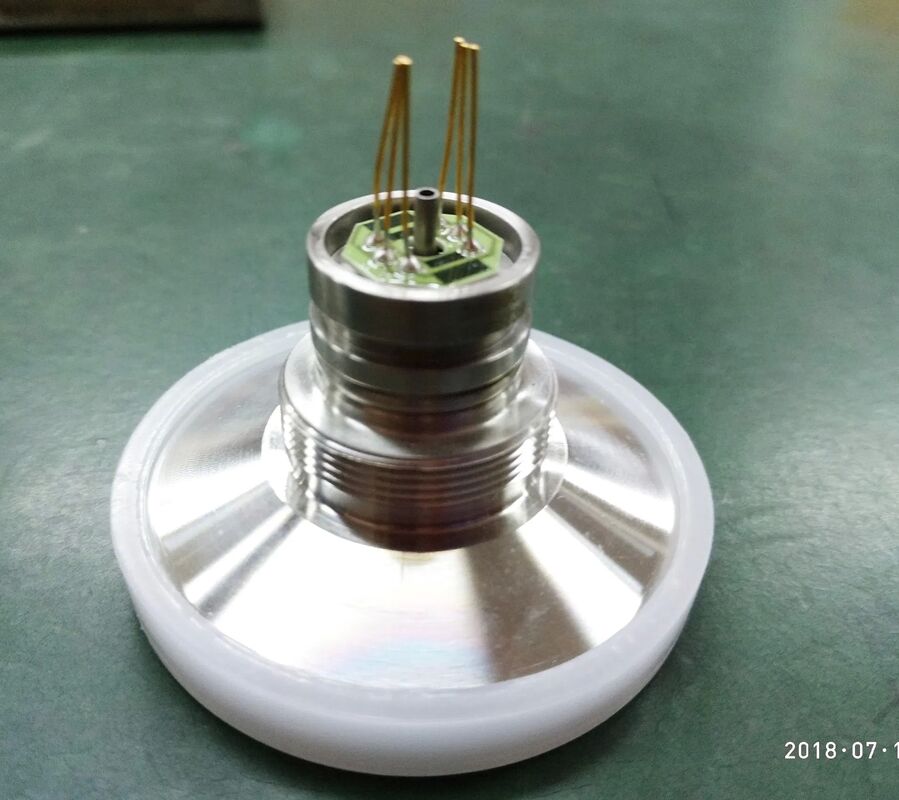

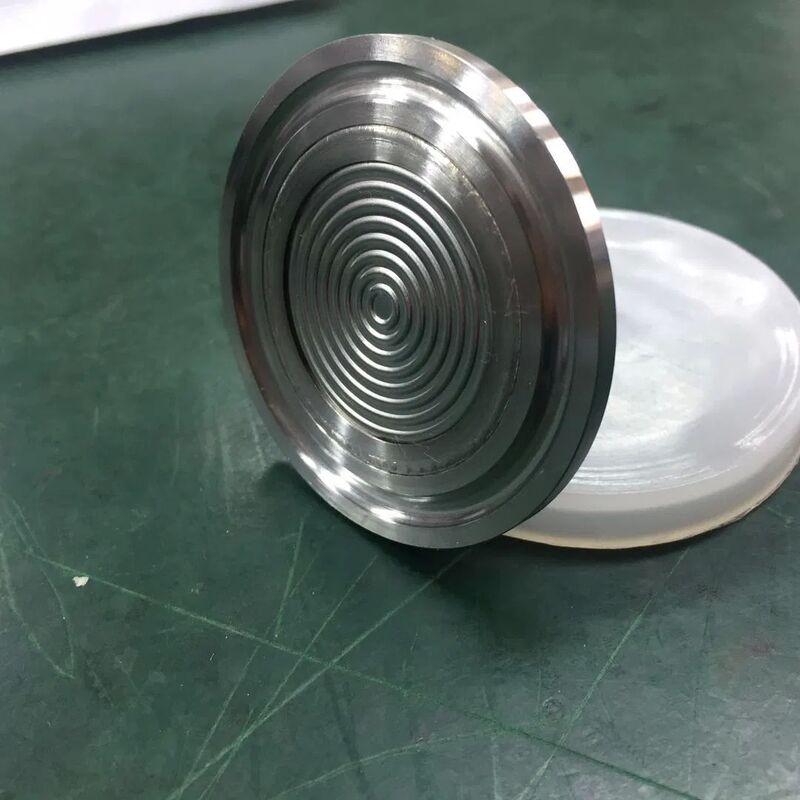

HT-IQ 50.4mm กล่องใหญ่ ซิลิคอน Piezoresistive เครื่องตรวจความดันแนะนํา เครื่องตรวจความดัน Flush Core
Product Details
| สัญญาณเอาท์พุต: | ประเภทอะนาล็อก | วัสดุ: | สแตนเลส |
|---|---|---|---|
| พลัง: | 1.5mA | การเชื่อมต่อ: | หมุด Kovar เคลือบทองหรือลวดขนาด 100 มม |
| ขนาดเกลียว: | 1.5" | ขนาดไดอะแฟรม: | 50.4มม |
| อุณหภูมิในการทำงาน: | -20~80°c | อุณหภูมิในการจัดเก็บ: | -40~125°c |
| วัสดุไดอะแฟรม: | 316ล | น้ำหนัก: | ~150ก |
| เน้น |
50.4 มิลลิเมตรขนาดใหญ่เซ็นเซอร์ความดัน diaphragm,เครื่องตรวจจับการระบายน้ําแบบพีเซอเรสติฟิคของซิลิคอน,เครื่องตรวจจับความดันซิลิคอนประสิทธิภาพสูง |
||
Product Description
- เทคโนโลยีที่ก้าวหน้ากับ 316L โฮสติกสแตนเลสและวัสดุ diaphragm คุณภาพสูงรวมทั้งไทเทเนียมและ Hastelloy
- เครื่องวงจรแผ่นหนาสําหรับการชําระอุณหภูมิที่แม่นยําและการแก้ไขจุดศูนย์
- ความน่าเชื่อถือ, สามารถซ้ําและมั่นคงได้อย่างดีเยี่ยม
- โครงสร้าง diaphragm ล้างสําหรับการทําความสะอาดและบํารุงรักษาง่าย
- การวัดความดันของก๊าซและของของเหลวที่ไม่เกรี้ยวด้วยเหล็กไร้ขัดเหล็ก 316L
- อุตสาหกรรมแปรรูปอาหารและเครื่องดื่ม
- ระบบควบคุมกระบวนการอุตสาหกรรม
- การผลิตและแปรรูปยา
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อุปทานการเข้า: 2.5KΩ ~ 6KΩ
- ความต้านทานการออก: 2.5KΩ ~ 6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ระยะการวัด | กว้าง ((G) | 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa | |
|---|---|---|---|
| เสมอ ((A) | 100KPaA 200KPaA 350KPaA 700KPaA 1000KPaA 2000KPaA | ||
| ปิด ((S) | 3500KPaS | ||
| ปริมาตร | แบบ | แม็กซ์ | หน่วย |
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S |
| ความซ้ํา | 0.05 | 0.1 | % F.S |
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S |
| การออกออฟเซต 0 | 0±1 | 0±2 | mV |
| การผลิตขนาดเต็ม (≤20KPa) | 50±10 | 50±30 | mV |
| การผลิตขนาดเต็ม (≥ 35kPa) | 100 ± 10 | 100±30 | mV |
| อุณหภูมิออฟเซตศูนย์ (≤20KPa) | ± 1 | ± 2 | % F.S |
| อุณหภูมิออฟเซตศูนย์ ความเคลื่อนไหว (≥ 35kPa) | ± 05 | ± 1 | % F.S |
| ความเคลื่อนไหวของอุณหภูมิเต็มขนาด (≤20KPa) | ± 1 | ± 2 | % F.S |
| ความเคลื่อนไหวของอุณหภูมิขนาดเต็ม (≥ 35kPa) | ± 05 | ± 1 | % F.S |
| อุณหภูมิการชดเชย (≤20KPa) | 0 ~ 50 oC | ||
| อุณหภูมิการชดเชย (≥ 35kPa) | 0 ~ 70 oC | ||
| อุณหภูมิการทํางาน | -20 ~ 80 oC | ||
| อุณหภูมิในการเก็บ | -40 ~ 125 oC | ||
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||
| ความมั่นคงระยะยาว | 0.2 % F.S/ปี | ||
| วัสดุของแผ่นฉาก | 316L | ||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||
| โชค | 100 กรัม 11 นาที | ||
| เวลาตอบสนอง | ≤ 1 ms | ||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||
| การเติมกลาง | น้ํามันซิลิคอน | ||
| น้ําหนัก | ~ 150 กรัม | ||
- รับประกันความเหมาะสมระหว่างขนาดแกนและบ้านตัวส่งระหว่างการประกอบเพื่อบรรลุความแน่นอากาศที่ต้องการ
- ระหว่างการประกอบเรือน, รักษาการจัดตั้งตั้งและใช้แรงกดดันที่เท่าเทียมกันเพื่อหลีกเลี่ยงการยับยั้งหรือทําลายแผ่นการชําระเงิน
- หากสื่อการวัดไม่เข้ากันได้กับแผ่นส่วนกลางและวัสดุเรือน (316L) ให้คําแนะนําพิเศษเมื่อสั่ง
- หลีกเลี่ยงการกดเซ็นเซอร์ diaphragm ด้วยมือหรือวัตถุคมเพื่อป้องกันความเสียหายจากการบิดเบือนหรือเจาะ
- ปิดประตูความดันของแกนวัดความดันเปิดให้กับบรรยากาศและป้องกันการเข้าของน้ํา, คันน้ํา, หรือสื่อ corrosive
- อ้างอิงไปยังฉลากบนแกนจริงสําหรับการเปลี่ยนแปลงการปรับปรุงการนํา pin
Product Highlights
เซ็นเซอร์ความดันไดอะแฟรมฟลัช HT-IQ 50.4 มม. พร้อมโครงสร้างสแตนเลส 316L โดดเด่นด้วยการออกแบบที่ทำความสะอาดง่าย มีความเสถียรสูง และระดับ IP65 เหมาะสำหรับงานด้านอาหาร ยา และการควบคุมกระบวนการทางอุตสาหกรรม มีตัวเลือกการปรับแต่งและการสั่งซื้อจำนวนมาก
