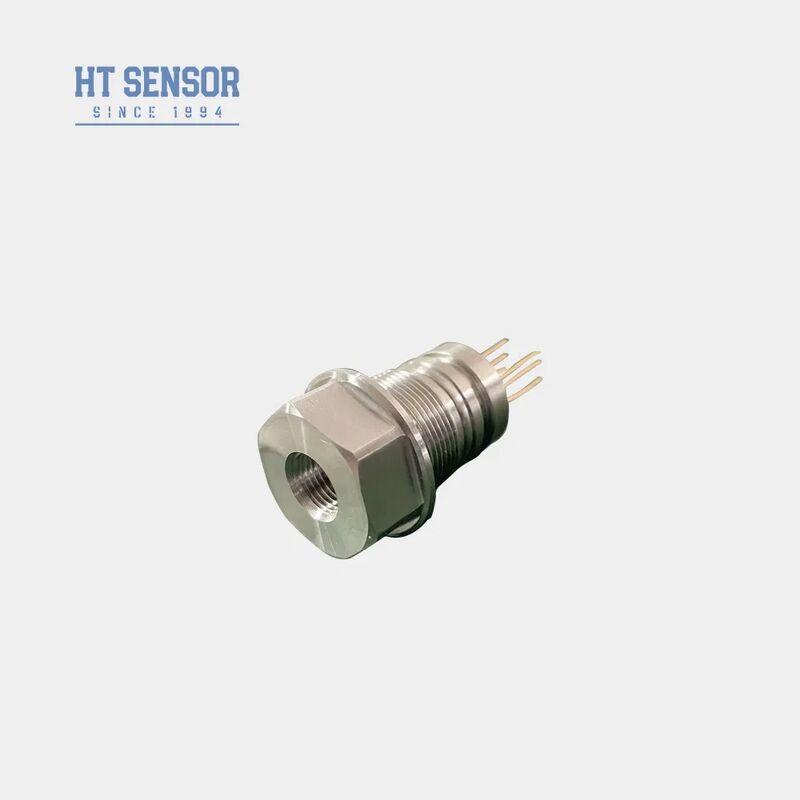

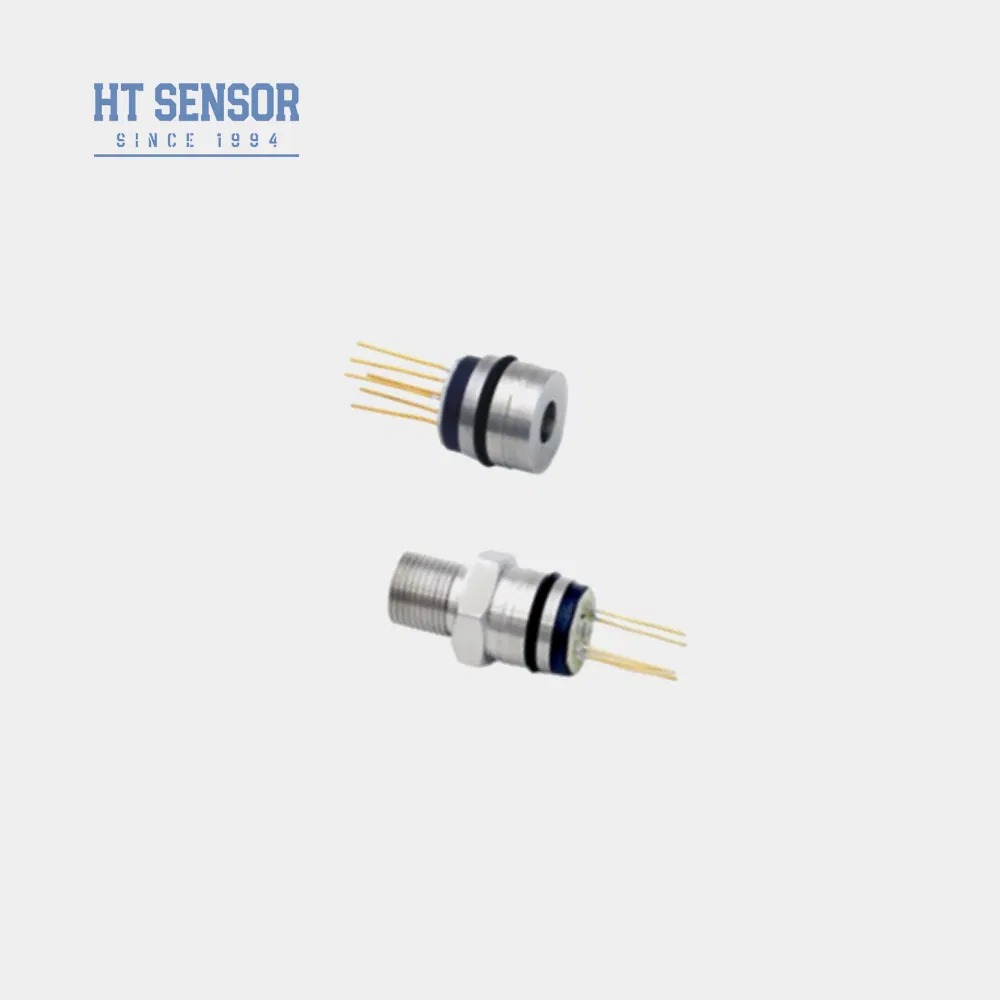

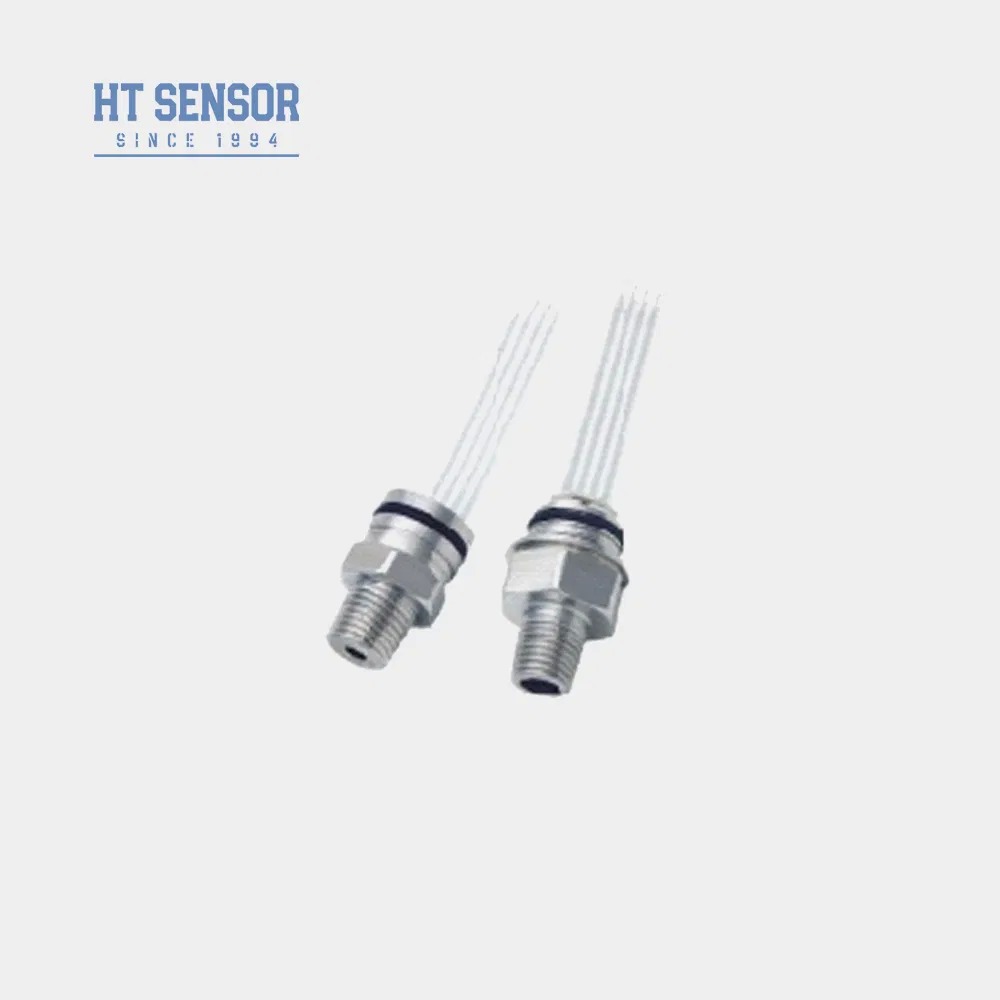

การจัดบรรทัดเส้นด้วยเซ็นเซอร์ความดันแบบอินทิกรีทของเส้น
Product Details
| หมายเลขรุ่น: | HT30 | สัญญาณเอาท์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| กระบวนการผลิต: | บูรณาการ | วัสดุ: | สแตนเลส |
| ประเภทเธรด: | ปรับแต่ง | ประเภทสายไฟ: | สี่สาย |
| สื่อการวัด: | ก๊าซและของเหลว | แหล่งจ่ายไฟ: | 10VDC 5VDC 1.5mA |
| เอาท์พุต: | 10เอ็มวี/วี 100+-30เอ็มวี | วัสดุไดอะแฟรม: | 316ล |
| อุณหภูมิในการทำงาน: | -20 ~ 80oC | น้ำหนัก: | ~63ก |
| เน้น |
เครื่องตรวจความดันแบบผสมผสาน,ซิลิคอนเซ็นเซอร์ระดับ OEM,เครื่องตรวจจับความดันการจัดลําดับสาย |
||
Product Description
- ใช้วงจรฟิล์มหนาเพื่อการชดเชยอุณหภูมิและการแก้ไขออฟเซ็ตเป็นศูนย์
- ความน่าเชื่อถือสูงและเสถียรภาพที่ยอดเยี่ยม
- แหล่งจ่ายไฟแรงดันคงที่พร้อมเอาต์พุตมาตรฐาน
- เหมาะสำหรับการวัดความดันก๊าซและของเหลวที่ไม่กัดกร่อนด้วยความเข้ากันได้กับสแตนเลส 316L
- ใช้ในระบบควบคุมกระบวนการเพื่อติดตามและควบคุมแรงดัน
- นิยมใช้ในระบบทำความเย็นและเครื่องอัดอากาศสำหรับการวัดความดัน
- แหล่งจ่ายไฟ: ≤10VDC
- แรงดันไฟขาออกโหมดทั่วไป: 50% ของอินพุต (ทั่วไป)
- ความต้านทานอินพุต: 4KΩ~20KΩ
- ความต้านทานขาออก: 2.5KΩ~6KΩ

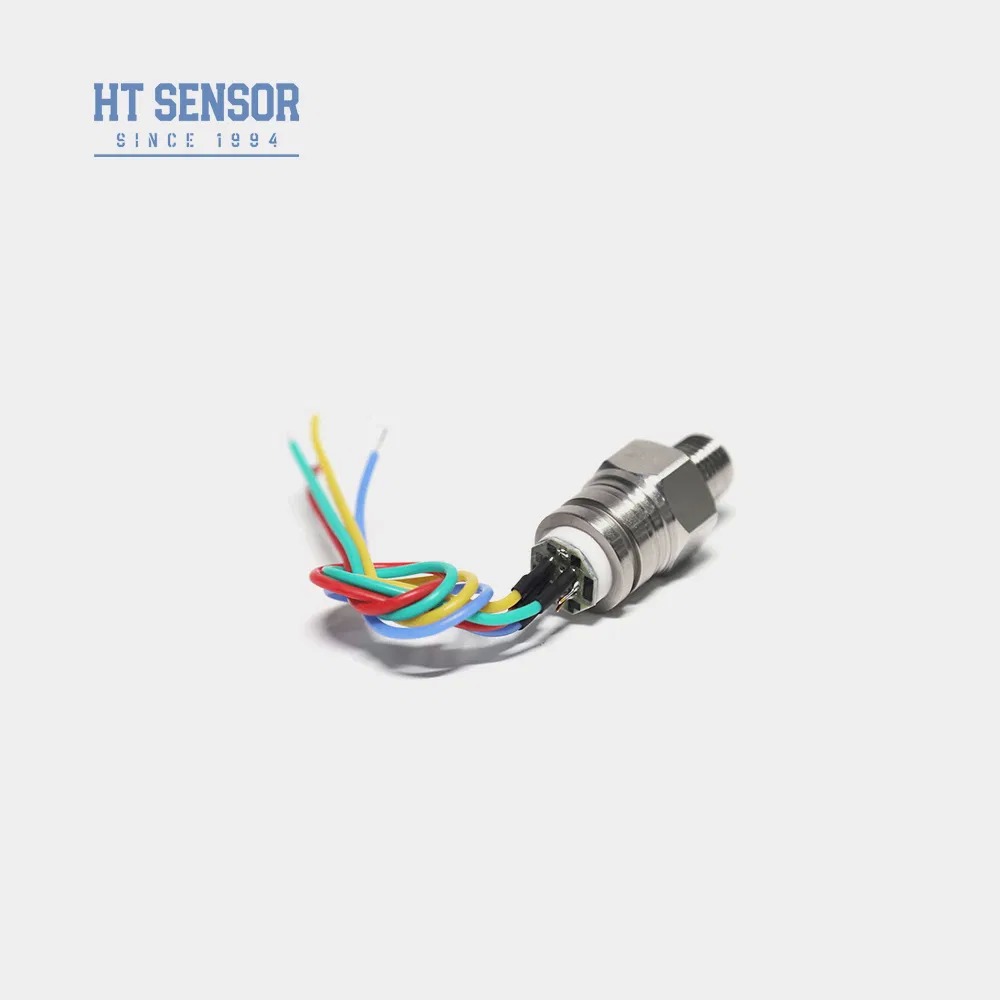

- การเชื่อมต่อไฟฟ้า: สายไฟอุณหภูมิสูง 100 มม., สายแพ
| ช่วงการวัด | พิมพ์ | ค่านิยม |
|---|---|---|
| ช่วงความดัน | เกจ (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000KPa |
| สัมบูรณ์ (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1,000KPaA, 2000KPaA | |
| ปิดผนึก (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | |
| ความไม่เชิงเส้น | ±0.15 | ±0.3 | %เอฟเอส | |
| การทำซ้ำ | 0.05 | 0.1 | %เอฟเอส | |
| ฮิสเทรีซีส | 0.05 | 0.1 | %เอฟเอส | |
| เอาท์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | เอ็มวี | |
| เอาต์พุตเต็มสเกล | ≤20KPa: 50±1 | 50±2 | เอ็มวี ≥35kPa: 100±1 | 100±2 | เอ็มวี |
|
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ | ≤20KPa: ±1 | ±2.5 | %เอฟเอส ≥35kPa: ±0.8 | ±1.5 | %เอฟเอส |
|
| อุณหภูมิเต็มสเกล ดริฟท์ | ≤20KPa: ±1 | ±2 | %เอฟเอส ≥35kPa: ±0.8 | ±1.5 | %เอฟเอส |
|
| อุณหภูมิชดเชย | ≤20KPa: 0~50 องศาเซลเซียส ≥35กิโลปาสคาล: 0~70 องศาเซลเซียส |
|
| อุณหภูมิในการทำงาน | -20~80 องศาเซลเซียส | |
| อุณหภูมิในการจัดเก็บ | -40~125 องศาเซลเซียส | |
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าที่น้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | |
| แรงดันระเบิด | 5 เท่าของขนาดเต็ม | |
| ความมั่นคงในระยะยาว | 0.2 % FS/ปี | |
| วัสดุไดอะแฟรม | 316ล | |
| ความต้านทานของฉนวน | ≥200MΩ 100VDC | |
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz ถึง 2000Hz | |
| ช็อก | 100 ก., 11 มิลลิวินาที | |
| เวลาตอบสนอง | ≤1ms | |
| โอริงซีล | ยางไนไตรล์หรือยางฟลูออโร | |
| ไส้กลาง | น้ำมันซิลิกอน | |
| น้ำหนัก | ~63ก | |
- ตรวจสอบให้แน่ใจว่ามีขนาดพอดีระหว่างขนาดแกนและตัวเรือนเครื่องส่งสัญญาณระหว่างการประกอบเพื่อให้ได้สุญญากาศตามที่ต้องการ
- ในระหว่างการประกอบตัวเรือน ให้รักษาแนวแนวตั้งและใช้แรงกดสม่ำเสมอเพื่อหลีกเลี่ยงการติดขัดหรือสร้างความเสียหายให้กับแผ่นชดเชย
- หากสื่อที่วัดเข้ากันไม่ได้กับไดอะแฟรมแกนกลางและวัสดุตัวเรือน (316L) ให้ให้คำแนะนำพิเศษเมื่อสั่งซื้อ
- หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อป้องกันความเสียหาย
- เปิดพอร์ตแรงดันของแกนแรงดันเกจให้เปิดออกสู่บรรยากาศ และป้องกันไม่ให้น้ำ ไอน้ำ หรือตัวกลางที่มีฤทธิ์กัดกร่อนเข้าไป
- โปรดดูฉลากบนแกนจริงสำหรับการเปลี่ยนแปลงสายพิน
Product Highlights
เซ็นเซอร์ความดันรวม HT30V พร้อมไดอะแฟรมสแตนเลส 316L สำหรับการวัดก๊าซ/ของเหลว นำเสนอความเสถียรสูง ระดับ IP65 ตัวเลือกเธรดแบบกำหนดเอง และความสามารถของ OEM เหมาะสำหรับเครื่องอัดอากาศ เครื่องทำความเย็น และระบบควบคุมกระบวนการ
