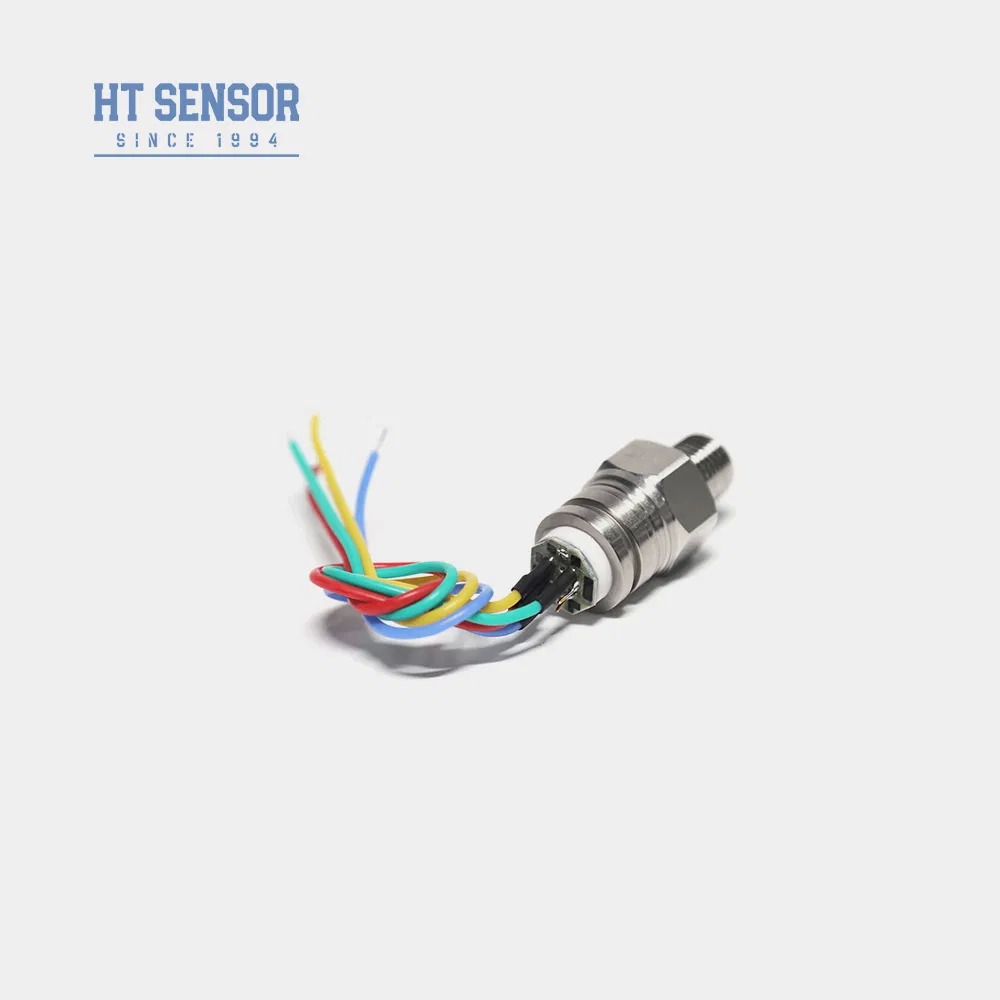

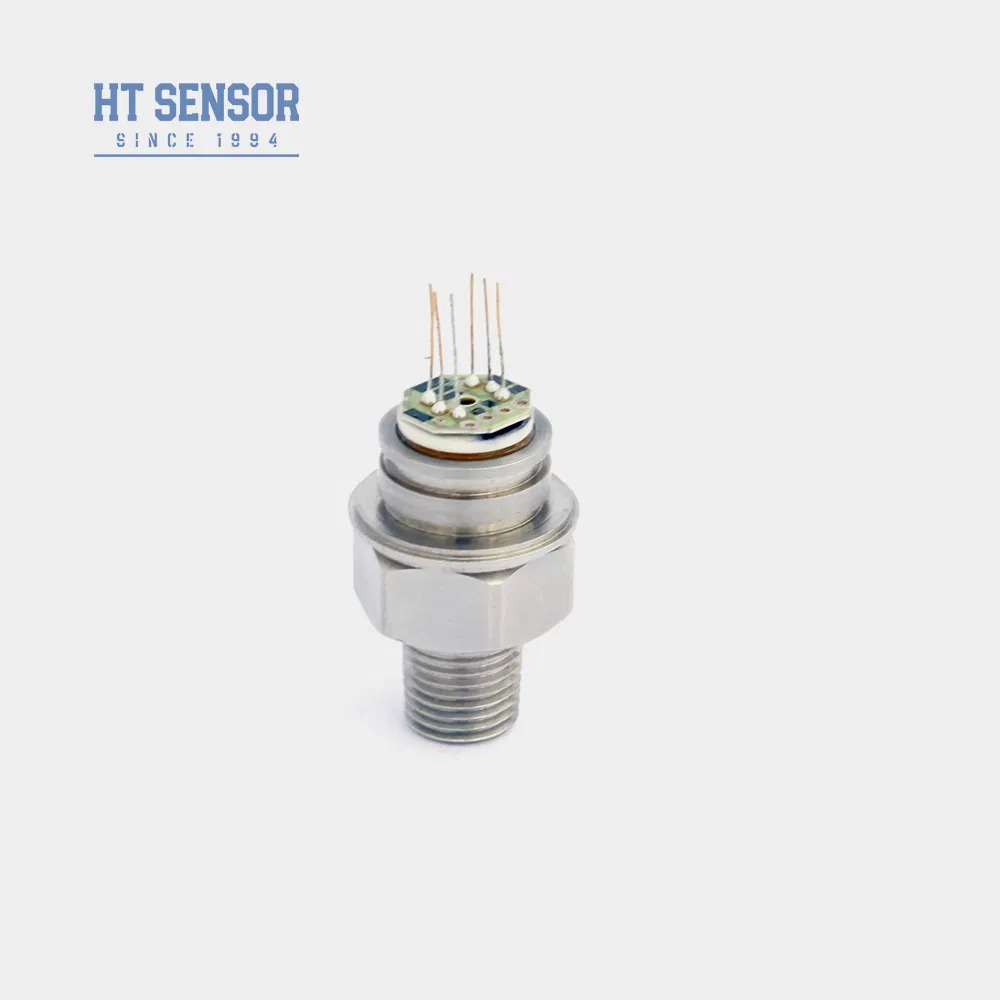

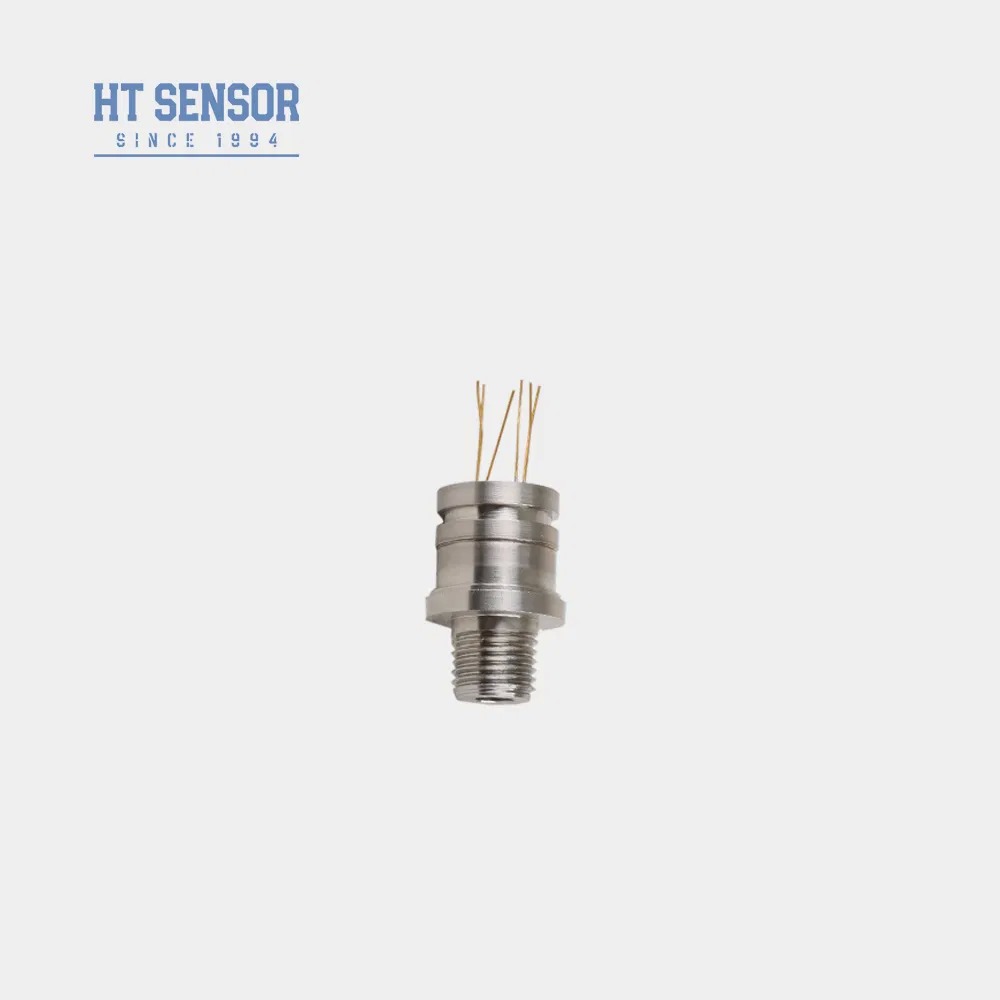

Baoji Hengtong HT30 G1/4 เซ็นเซอร์วัดแรงดันแบบเกลียวที่กำหนดเอง เซ็นเซอร์วัดระดับ
Product Details
| หมายเลขรุ่น: | HT30 | สัญญาณเอาท์พุต: | ชนิดอะนาล็อก MV |
|---|---|---|---|
| วัสดุ: | สแตนเลส | ประเภทสายไฟ: | สี่สาย |
| สื่อการวัด: | ก๊าซและของเหลว | ระดับ IP: | IP65 |
| พลัง: | 1.5mA | พิสัย: | 0-10kpa-40Mpa |
| ด้าย: | G1/4 และอื่นๆ | น้ำหนัก: | ~63ก |
| เน้น |
เซ็นเซอร์วัดแรงดันเกลียว G1/4,เซ็นเซอร์วัดระดับที่กำหนดเอง,เซนเซอร์ความดันซิลิคอน พร้อมรับประกัน |
||
Product Description
- เทคโนโลยีขั้นสูงพร้อมตัวเรือนสเตนเลสสตีล 316L และวัสดุไดอะแฟรมระดับพรีเมียม รวมถึงไทเทเนียมและฮาสเตลลอย
- วงจรฟิล์มหนาเพื่อการชดเชยอุณหภูมิที่แม่นยำและการแก้ไขจุดศูนย์
- มีตัวเลือกอินเทอร์เฟซเธรดหลายแบบสำหรับการติดตั้งที่ยืดหยุ่น
- โครงสร้างรอยเชื่อมขนาดกะทัดรัดทำให้มั่นใจได้ถึงความน่าเชื่อถือและความทนทานสูง
- การควบคุมกระบวนการทางอุตสาหกรรมในภาคส่วนปิโตรเลียม เคมี โลหะวิทยา พลังงาน และอุทกวิทยา
- การใช้งานในอุตสาหกรรมทางทะเลและการบิน
- ระบบควบคุมไฮดรอลิกและนิวแมติก
- แอปพลิเคชันการควบคุมและติดตามกระบวนการทั่วไป
- แหล่งจ่ายไฟ: ≤2mA DC (ทั่วไป 1.5mA DC)
- ความต้านทานอินพุต: 2.5KΩ~6KΩ
- ความต้านทานขาออก: 2.5KΩ~6KΩ

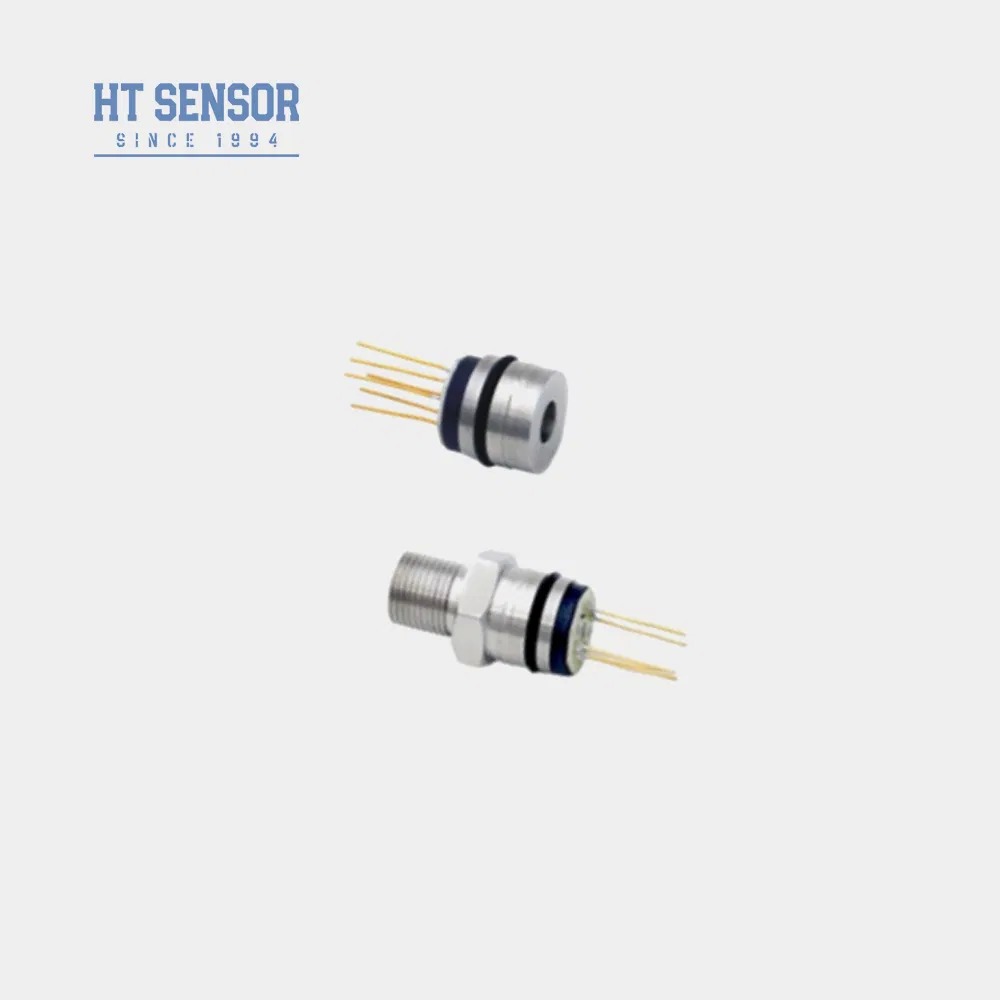

- การเชื่อมต่อไฟฟ้า: หมุด Kovar เคลือบทองหรือสายไฟอุณหภูมิสูง 100 มม
| พารามิเตอร์ | พิมพ์ | ประเภท | สูงสุด | หน่วย |
|---|---|---|---|---|
| ช่วงการวัด | เกจ (G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1,000KPa, 2000KPa | ||
| สัมบูรณ์ (A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1,000KPaA, 2000KPaA | |||
| ปิดผนึก (S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS,40MPaS | |||
| ความไม่เชิงเส้น | ±0.15 | ±0.3 | %เอฟเอส | |
| การทำซ้ำ | 0.05 | 0.1 | %เอฟเอส | |
| ฮิสเทรีซีส | 0.05 | 0.1 | %เอฟเอส | |
| เอาท์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | เอ็มวี | |
| เอาต์พุตเต็มสเกล | ≤20KPa | 50±10 | 50±30 | เอ็มวี |
| ≥35kPa | 100±10 | 100±30 | เอ็มวี | |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ | ≤20KPa | ±1 | ±2 | %เอฟเอส |
| ≥35kPa | ±0.5 | ±1 | %เอฟเอส | |
| อุณหภูมิเต็มสเกล ดริฟท์ | ≤20KPa | ±1 | ±2 | %เอฟเอส |
| ≥35kPa | ±0.5 | ±1 | %เอฟเอส | |
| อุณหภูมิชดเชย | ≤20KPa | 0~50 | องศาเซลเซียส | |
| ≥35kPa | 0~70 | องศาเซลเซียส | ||
| อุณหภูมิในการทำงาน | -20~80 | องศาเซลเซียส | ||
| อุณหภูมิในการจัดเก็บ | -40~125 | องศาเซลเซียส | ||
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าที่น้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | |||
| แรงดันระเบิด | 5 เท่าของขนาดเต็ม | |||
| ความมั่นคงในระยะยาว | 0.2 % FS/ปี | |||
| วัสดุไดอะแฟรม | 316ล | |||
| ความต้านทานของฉนวน | ≥200MΩ 100VDC | |||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz ถึง 2000Hz | |||
| ช็อก | 100 ก., 11 มิลลิวินาที | |||
| เวลาตอบสนอง | ≤1ms | |||
| ซีลโอริง | ยางไนไตรล์หรือยางฟลูออโร | |||
| ไส้กลาง | น้ำมันซิลิกอน | |||
| น้ำหนัก | ~63ก | |||
- ตรวจสอบให้แน่ใจว่ามีขนาดพอดีระหว่างขนาดแกนและตัวเรือนเครื่องส่งสัญญาณระหว่างการประกอบเพื่อให้ได้สุญญากาศตามที่ต้องการ
- ในระหว่างการประกอบตัวเรือน ให้รักษาแนวแนวตั้งและใช้แรงกดสม่ำเสมอเพื่อป้องกันการติดขัดหรือความเสียหายต่อแผ่นชดเชย
- ระบุข้อกำหนดพิเศษเมื่อสั่งซื้อ หากสื่อที่วัดแล้วเข้ากันไม่ได้กับไดอะแฟรม 316L และวัสดุตัวเรือน
- หลีกเลี่ยงการสัมผัสกับไดอะแฟรมเซ็นเซอร์โดยใช้มือหรือวัตถุมีคม เพื่อป้องกันความเสียหายจากการเสียรูปหรือการเจาะทะลุ
- เปิดช่องแรงดันเกจไว้สู่บรรยากาศ และป้องกันไม่ให้น้ำ ไอน้ำ หรือสารที่มีฤทธิ์กัดกร่อนเข้าไปในห้องแรงดันลบ
- โปรดดูการติดฉลากแกนจริงสำหรับการเปลี่ยนแปลงการกำหนดค่าสายพิน
Product Highlights
เซ็นเซอร์ความดันแบบพายโซรีซิทีฟซิลิคอน HT30 พร้อมตัวเรือนสแตนเลส 316L วัดความดันก๊าซ/ของเหลว (0-10kPa-20MPa) พิกัด IP65 ความแม่นยำสูง (±0.3% FS) การออกแบบการเชื่อมที่กะทัดรัด มีเกลียวที่ปรับแต่งได้ (G1/4 ฯลฯ) และ OEM/ODM
