| ได้รับการรับรอง: | RoHS |
|---|---|
| จำนวนสั่งซื้อขั้นต่ำ: | 5 |
| ราคา: | 20 |
| หมายเลขรุ่น: | HT30 | สัญญาณเอาท์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| วัสดุ: | สแตนเลส | ประเภทสายไฟ: | สี่สาย |
| สื่อการวัด: | ก๊าซและของเหลว | ระดับ IP: | IP65 |
| แหล่งจ่ายไฟ: | 1.5mA | วัสดุไดอะแฟรม: | 316L/HC/สกัดทิตาเนียม |
| ความมั่นคง: | 0.1% F.S./ปี | พิสัย: | 0~20MPa |
| ความต้านทานอินพุต: | 2.5kΩ ~ 6kΩ | ความต้านทานเอาท์พุท: | 2.5kΩ ~ 6kΩ |
| อุณหภูมิในการทำงาน: | -20 ~ 80oC | อุณหภูมิในการจัดเก็บ: | -40~125°C |
| น้ำหนัก: | ~63ก | ||
| เน้น: | เครื่องตรวจสอบความดันจากสแตนเลส,ธาตุเซลล์เซ็นเซอร์ความดัน,โซนเซอร์ระดับซิลิคอน |
||

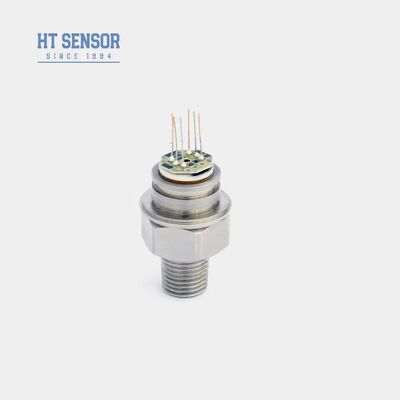

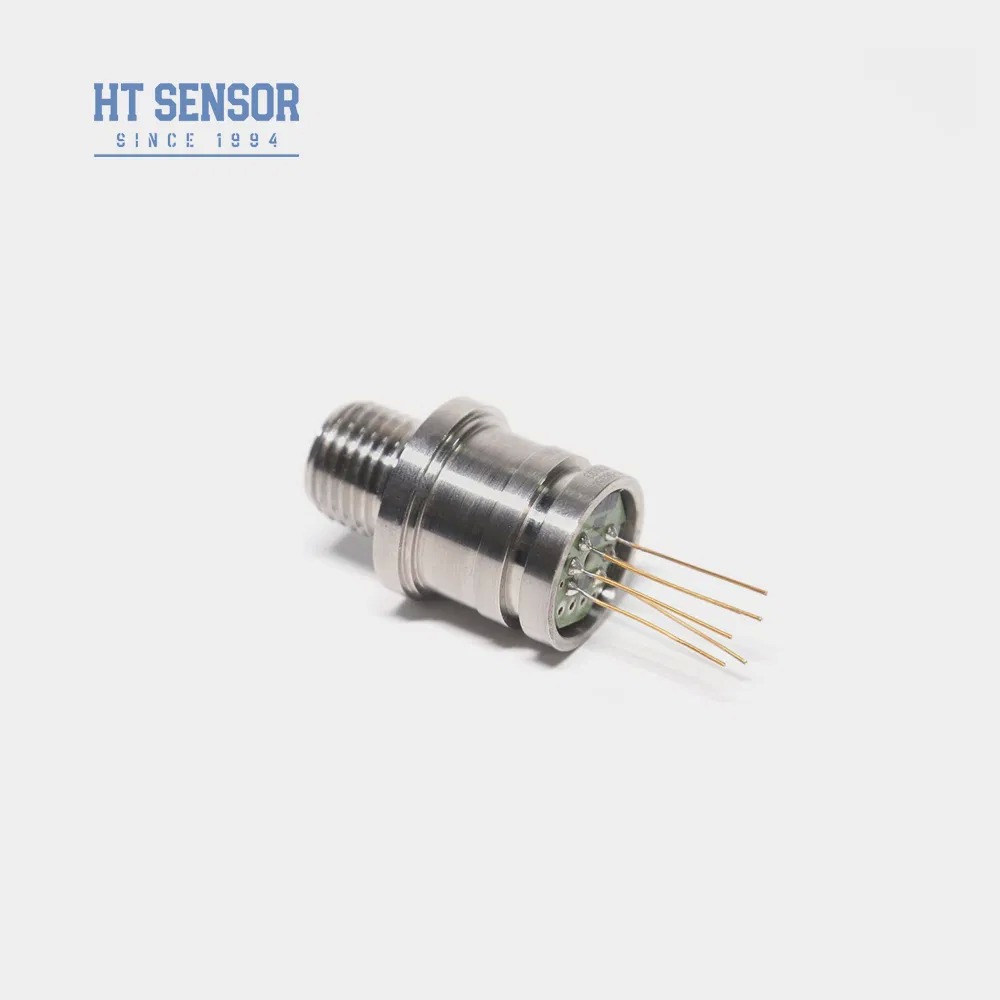

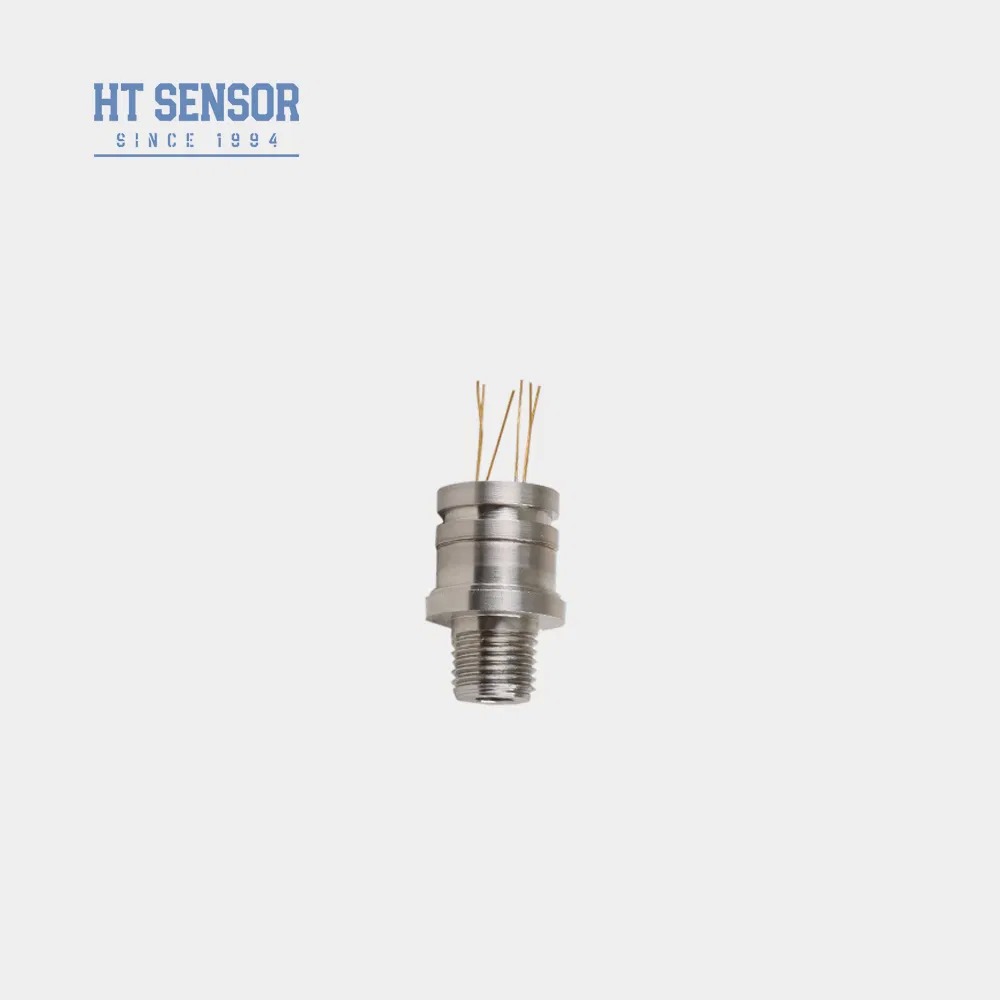

เซ็นเซอร์ความดันพีโซรีซิสทีฟแบบซิลิคอน HT30 เป็นองค์ประกอบซิลิคอนแบบกระจายที่มีความเสถียรสูง ซึ่งใช้เอฟเฟกต์พีโซรีซิสทีฟเพื่อวัดความดันของเหลวและก๊าซ โดดเด่นด้วยโครงสร้างแบบเชื่อมด้วยเกลียวมาตรฐานและไม่มีการซีลโอริง เซ็นเซอร์นี้มอบความน่าเชื่อถือที่ยอดเยี่ยมในการใช้งานที่หลากหลาย
| พารามิเตอร์ | ประเภท | สูงสุด | หน่วย |
|---|---|---|---|
| ความไม่เชิงเส้น | ±0.15 | ±0.3 | %เอฟเอส |
| การทำซ้ำ | 0.05 | 0.1 | %เอฟเอส |
| ฮิสเทรีซีส | 0.05 | 0.1 | %เอฟเอส |
| เอาท์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | เอ็มวี |
| เอาต์พุตเต็มสเกล (≤20KPa) | 50±10 | 50±30 | เอ็มวี |
| เอาต์พุตเต็มสเกล (≥35kPa) | 100±10 | 100±30 | เอ็มวี |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ (≤20KPa) | ±1 | ±2 | %เอฟเอส |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ (≥35kPa) | ±0.5 | ±1 | %เอฟเอส |
| อุณหภูมิเต็มสเกล ดริฟท์ (≤20KPa) | ±1 | ±2 | %เอฟเอส |
| อุณหภูมิเต็มสเกล ดริฟท์ (≥35kPa) | ±0.5 | ±1 | %เอฟเอส |
| อุณหภูมิชดเชย (≤20KPa) | 0~50 | - | องศาเซลเซียส |
| อุณหภูมิชดเชย (≥35กิโลปาสคาล) | 0~70 | - | องศาเซลเซียส |
| อุณหภูมิในการทำงาน | -20~80 | - | องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40~125 | - | องศาเซลเซียส |
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าที่น้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||
| แรงดันระเบิด | 5 เท่าของขนาดเต็ม | ||
| ความมั่นคงในระยะยาว | 0.2% FS/ปี | ||
| วัสดุไดอะแฟรม | 316ล | ||
| ความต้านทานของฉนวน | ≥200MΩ 100VDC | ||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz ถึง 2000Hz | ||
| ช็อก | 100ก.11มิลลิวินาที | ||
| เวลาตอบสนอง | ≤1ms | ||
| โอริงซีล | ยางไนไตรล์หรือยางฟลูออโร | ||
| ไส้กลาง | น้ำมันซิลิกอน | ||
| น้ำหนัก | ~63ก | ||
พารามิเตอร์ที่ทดสอบภายใต้: 1.5mA @ 25°C
เกจ (G):10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1,000KPa, 2000KPa
ค่าสัมบูรณ์ (A):100KPaA, 200KPaA, 350KPaA, 700KPaA, 1,000KPaA, 2000KPaA
ปิดผนึก (S):3500KPaS, 7MPaS, 10MPaS, 20MPaS
