เซ็นเซอร์วัดแรงดันซิลิคอน เส้นผ่านศูนย์กลาง 19 มม., แกนเซ็นเซอร์วัดแรงดันขนาดเล็ก, เซ็นเซอร์วัดแรงดันสำหรับการวัดของเหลวในอุตสาหกรรม
Product Details
| หมายเลขรุ่น: | HT26 | สัญญาณเอาท์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| กระบวนการผลิต: | บูรณาการ | วัสดุ: | สแตนเลส |
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| ระดับ IP: | IP65 | พลัง: | 1.5mA /10VDC |
| เอาท์พุต: | สัญญาณเอ็มวี | ความสูง: | 7มม |
| ความต้านทานอินพุต: | 2.5kΩ ~ 6kΩ | ความต้านทานเอาท์พุท: | 2.5kΩ ~ 6kΩ |
| อุณหภูมิในการทำงาน: | -20~80 องศาเซลเซียส | อุณหภูมิในการจัดเก็บ: | -40~125 องศาเซลเซียส |
| น้ำหนัก: | ~63ก | ||
| เน้น |
เซนเซอร์ความดันซิลิคอน พร้อมรับประกัน,เครื่องตรวจจับความดันซิลิคอนความแม่นยําสูง,เครื่องตรวจจับความดันซิลิคอนอุตสาหกรรม |
||
Product Description
- เทคโนโลยีที่ก้าวหน้ากับ 316L โฮสติกสแตนเลส
- วัสดุแผ่นฉากชั้นนํารวมทั้งไทเทเนียมและฮาสเทลโลย
- เครื่องวงจรผนังหนาสําหรับการชําระค่าตอบแทนอุณหภูมิและการแก้ไขจุดศูนย์
- ความน่าเชื่อถือ, สามารถซ้ําและมั่นคงได้อย่างดีเยี่ยม

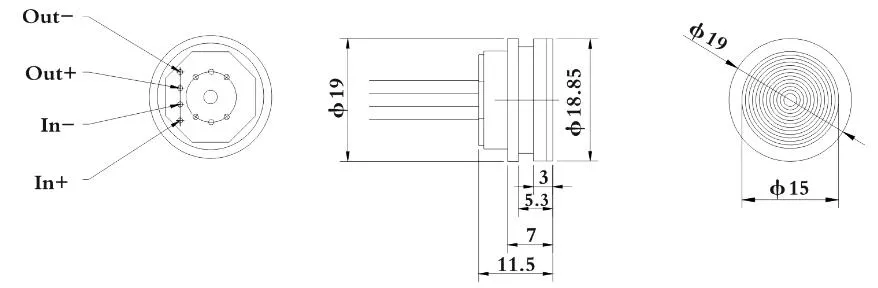

- ความสูงคอมแพคต 7 มิลลิเมตร กับตัวเลือกการปรับแต่ง
- สถานที่กระบวนการอุตสาหกรรม: น้ํามัน, เคมี, โลหะ, พลังงานและไฮดรอโลจี
- อุตสาหกรรมการเรือและการบิน
- ระบบควบคุมแบบไฮดรอลิกและปนูเมติก
- การใช้งานควบคุมกระบวนการ
- พลังงานไฟฟ้า: ≤2mA DC (ปกติ 1.5mA DC)
- อุปทานการเข้า: 2.5KΩ ~ 6KΩ
- ความต้านทานการออก: 2.5KΩ ~ 6KΩ
- การเชื่อมต่อไฟฟ้า: ปิ้นโควาร์ทองคํา หรือสายอุณหภูมิสูง 100 มม.
| ระยะการวัด | กว้าง ((G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1000KPa, 2000Kpa | |
|---|---|---|---|
| เสมอ ((A) | 100KPaA 200KPaA 350KPaA 700KPaA 1000KPaA 2000KPaA | ||
| ปิด ((S) | 3500KPaS, 7MPaS, 10MPaS, 20MPaS | ||
| ปริมาตร | แบบ | แม็กซ์ | หน่วย |
| ความไม่เชิงเส้น | ± 015 | ± 03 | % F.S |
| ความซ้ํา | 0.05 | 0.1 | % F.S |
| ไฮสเตเรซิส | 0.05 | 0.1 | % F.S |
| การออกออฟเซต 0 | 0±1 | 0±2 | mV |
| การผลิตขนาดเต็ม (≤20KPa) | 50±10 | 50±30 | mV |
| การผลิตขนาดเต็ม (≥ 35kPa) | 100 ± 10 | 100±30 | mV |
| อุณหภูมิออฟเซตศูนย์ (≤20KPa) | ± 1 | ± 2 | % F.S |
| อุณหภูมิออฟเซตศูนย์ ความเคลื่อนไหว (≥ 35kPa) | ± 05 | ± 1 | % F.S |
| ความเคลื่อนไหวของอุณหภูมิเต็มขนาด (≤20KPa) | ± 1 | ± 2 | % F.S |
| ความเคลื่อนไหวของอุณหภูมิขนาดเต็ม (≥ 35kPa) | ± 05 | ± 1 | % F.S |
| อุณหภูมิการชดเชย (≤20KPa) | 0 ~ 50 | oC | |
| อุณหภูมิการชดเชย (≥ 35kPa) | 0 ~ 70 | oC | |
| อุณหภูมิการทํางาน | -20~80 | oC | |
| อุณหภูมิในการเก็บ | -40 ~ 125 | oC | |
| ความจุเกินที่ยอมรับ | รับค่าที่เล็กกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||
| ความดันกระแทก | ขนาดเต็ม 5 เท่า | ||
| ความมั่นคงระยะยาว | 00.2% F.S/ปี | ||
| วัสดุของแผ่นฉาก | 316L | ||
| ความต้านทานต่อการปิด | ≥ 200MΩ 100VDC | ||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้สภาพ 10gRMS, 20Hz ถึง 2000Hz | ||
| โชค | 100 กรัม 11 นาที | ||
| เวลาตอบสนอง | ≤ 1 ms | ||
| ปริมณฑล O-ring | ยางไนทรีล หรือยางฟลอโร | ||
| การเติมกลาง | น้ํามันซิลิคอน | ||
| น้ําหนัก | ~ 63 กรัม | ||
- รับประกันความเหมาะสมระหว่างขนาดแกนและบ้านตัวส่งเพื่อความแน่นอากาศที่ต้องการ
- สอดคล้องห้องเรือนตั้งและใช้แรงกดดันในขณะที่การประกอบเพื่อหลีกเลี่ยงการทําลายแผ่นการชําระเงิน
- ให้คําแนะนําพิเศษ หากสื่อที่วัดไม่เข้ากันได้กับแผ่นหินส่วนกลางหรือวัสดุที่ใช้ในการเก็บ (316L)
- หลีกเลี่ยงการกดเซ็นเซอร์ diaphragm ด้วยมือหรือวัตถุคมเพื่อป้องกันความเสียหาย
- ปิดประตูแกนเครื่องวัดความดันให้เปิดให้บรรยากาศ และป้องกันการเข้าของน้ํา, คัน, หรือสื่อที่เป็นยาสกัด
- อ้างอิงไปยังสัญลักษณ์แกนจริงสําหรับการตั้งค่า pin lead
Product Highlights
แกนเซ็นเซอร์ความดัน HT26 OEM: ความสูง 7 มม. โครงสร้างสแตนเลส ระดับ IP65 ความเสถียรสูง ความแม่นยำ ±0.3%FS เวลาตอบสนอง 1ms ปรับแต่งได้สำหรับการวัดก๊าซ/ของเหลวในงานอุตสาหกรรม กำลังการผลิต 50,000 หน่วย/ปี
