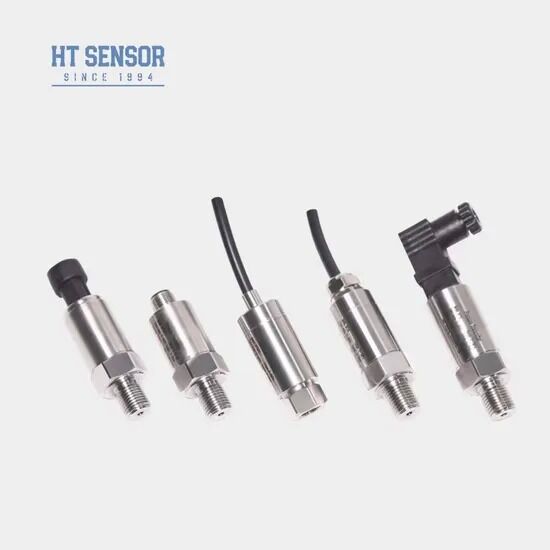

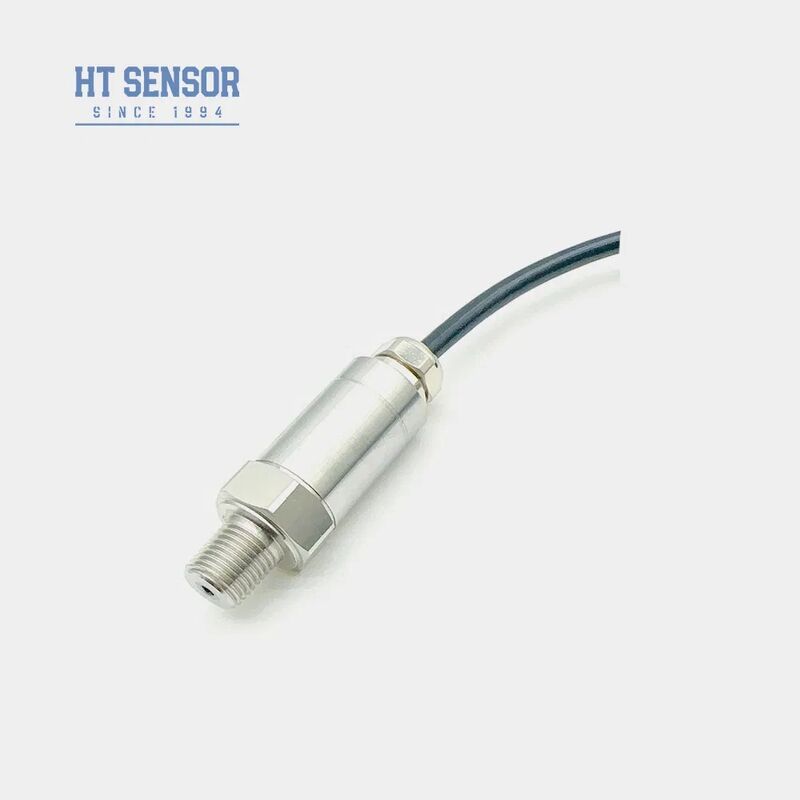

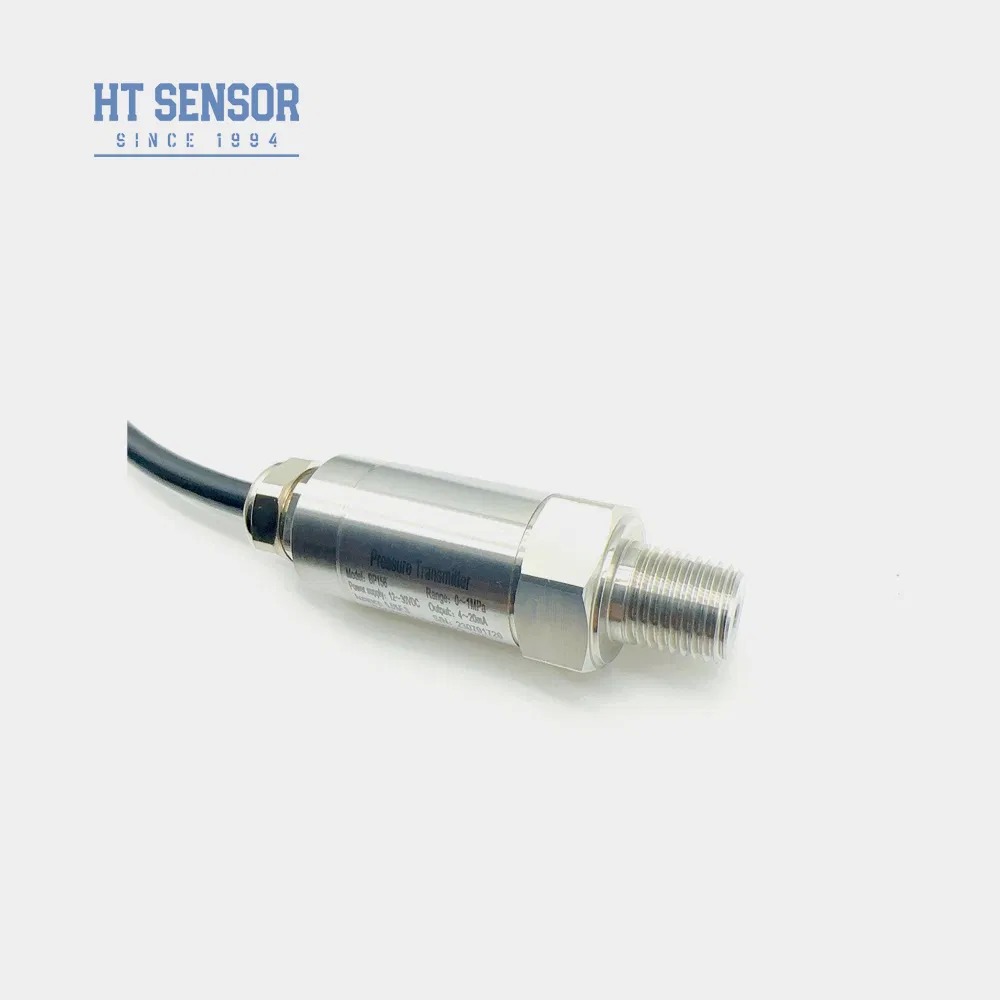

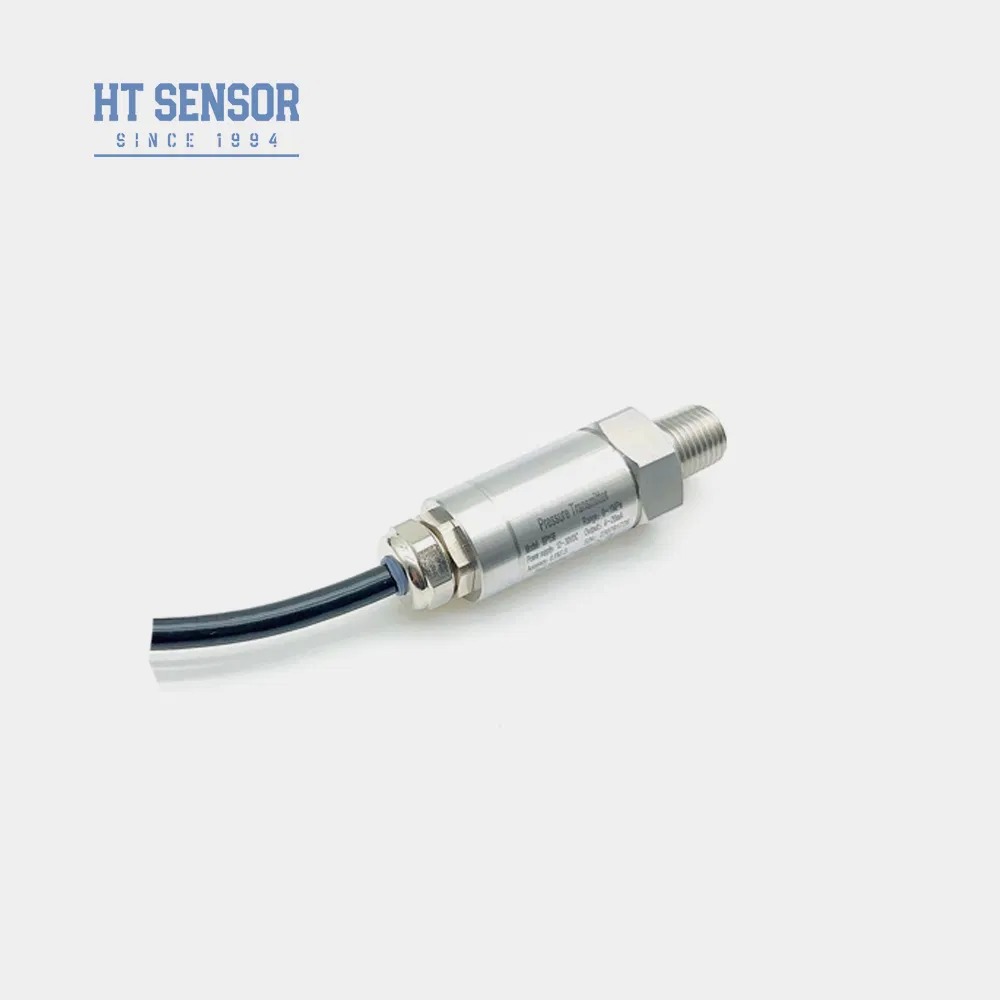

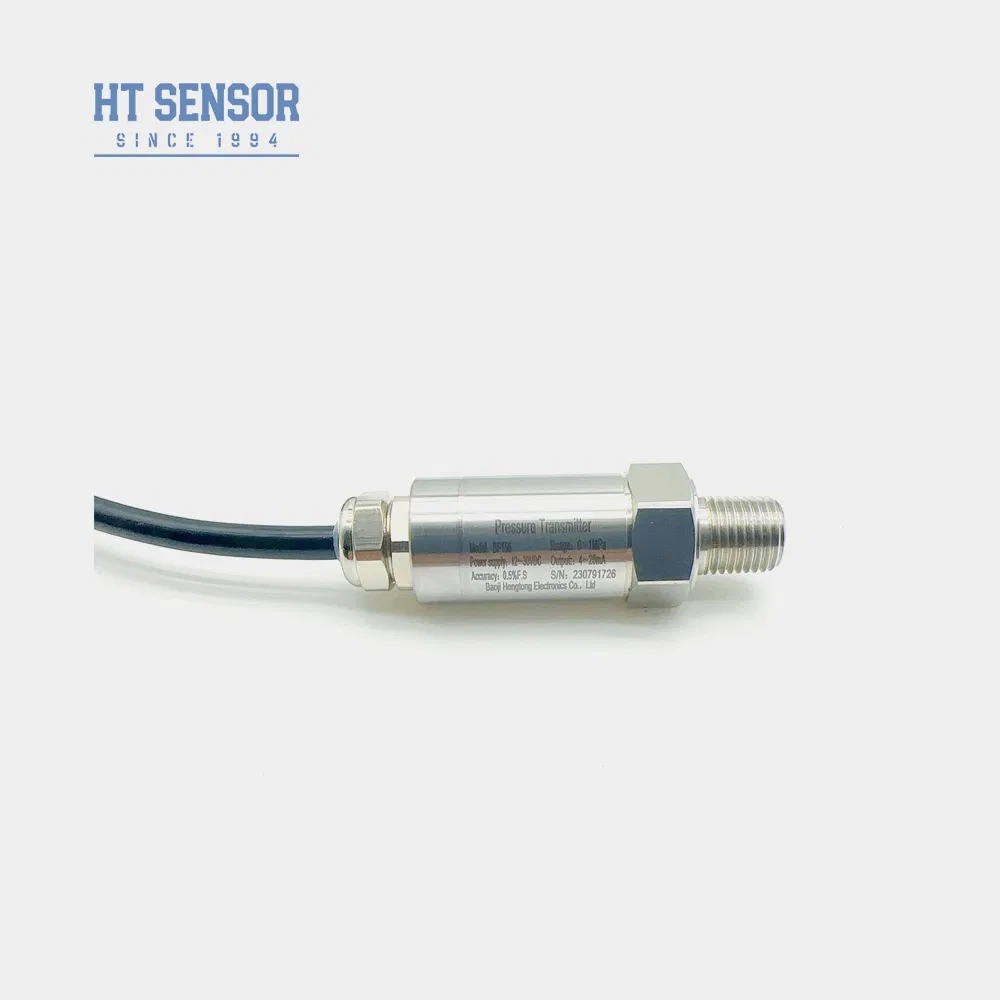

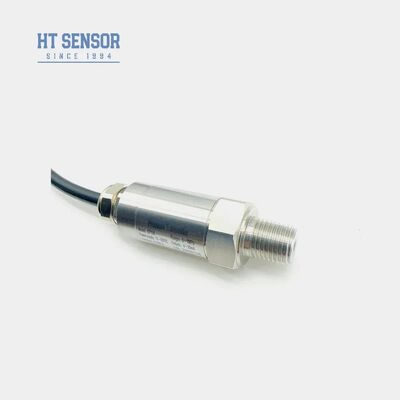

เครื่องส่งสัญญาณแรงดันซิลิคอนความแม่นยำสูง เซ็นเซอร์แรงดันอากาศ อุตสาหกรรม พร้อมเซ็นเซอร์ HT
Product Details
| หมายเลขรุ่น: | BP156 | สื่อการวัด: | ก๊าซและของเหลว |
|---|---|---|---|
| ช่วงความดัน: | 0kPa ~ 10kPa... 40MPa | ระดับ IP: | IP65 |
| ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | อุณหภูมิปฏิบัติการ: | -20 ℃ ~ 80 ℃ |
| ความจุเกินพิกัด: | ≤ 1.5 เท่าของช่วงการจัดอันดับ | ความแม่นยำ @ 25ºC: | ± 0.25% (typ.) ± 0.5% (สูงสุด) |
| ความมั่นคงในระยะยาว: | ± 0.1%fs/ปี (typ.) ± 0.2%fs/ปี (สูงสุด) | วัสดุไดอะแฟรม: | 316ล |
| ความต้านทานของฉนวน: | 100mΩ 100VDC | น้ำหนัก: | ~0.25กก |
| เน้น |
เครื่องตรวจจับความดันซิลิคอนความแม่นยําสูง,เครื่องส่งอากาศแรงกดอุตสาหกรรม,เครื่องส่งสัญญาณแรงดันเซ็นเซอร์ HT |
||
Product Description
- ระดับการวัดที่กว้างขวาง ด้วยการสร้างจากสแตนเลส
- มีการตั้งค่าอินเตอร์เฟซความดันหลายแบบ
- ระดับการป้องกัน IP65 ด้วยโครงสร้างจากสแตนเลส
- ความสามารถในการปรับขนาด 0 และขนาดเต็ม
- ความแม่นยําในการวัดความแม่นยําสูง
- การวัดความดันของก๊าซและของเหลวที่ไม่เป็นสารกัด โดยใช้เหล็กไร้ขัด 316L
- การใช้งานในอุตสาหกรรมการเรือและการบิน
- การติดตามกระบวนการอุตสาหกรรมในปิโตรเลียม, เคมี, โลหะ, การผลิตพลังงานและไฮโดรโลจี
- ระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ระยะการวัด | 0kPa ~ 10kPa... 40MPa |
|---|---|
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| ความจุเกิน | ≤ 1.5 เท่าของระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา & ไฮสเตเรซิส | 00.02% F.S. (ประเภท) 0.05% F.S. (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((Typical) ± 0.2% F.S/Year ((Max.) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.02% F.S/oC ((≤ 100KPa) ± 0.01% F.S/oC ((> 100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| อุณหภูมิการชดเชย | 0-70oC ((≤10MPa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| ความต้านทานการสั่น | 10g, 55Hz ~ 2kHz |
| วัสดุบ้าน | 304, 316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ex ia IIC T6 กา |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.25kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- รับประกันว่าสื่อที่วัดจะเข้ากันได้กับวัสดุที่ติดต่อกับสินค้า
- รุ่นกันระเบิด ไม่รวมหัวจอดิจิตอล
- เครื่องส่งที่มีจอ LCD หรือ LED ต้องการไฟฟ้า ≥20VDC
- ติดตั้งอุปกรณ์ป้องกันฟ้าคะนอง และให้ความมั่นคงในการใช้งาน
- สําหรับอุณหภูมิการทํางานต่ํากว่า -20oC เลือก EPDM O-ring seal
- ความยาวของสายไฟฟ้าตามปกติคือ 1.5m (วัสดุพอลิเอเธลีน)
- กําหนดความต้องการพิเศษสําหรับการสั่นสะเทือน, การกระแทก, หรือการรบกวนไฟฟ้าแม่เหล็ก
| BP15X | เครื่องส่งแรงดันแบบแอนาล็อก |
|---|---|
| รหัส | การก่อสร้าง |
| 5 | พล็อก Packard |
| 6 | สายไฟตรงปิด 1.5 เมตร |
| 7 | มินิ ฮิชมันน์ คอนเนคเตอร์ |
| 8 | เครื่องเชื่อม Hirschmann ขนาดใหญ่ |
| ระยะการวัด | 0kPa ~ 10kPa... 5MPa (0-X) Kpa หรือ MPa |
| รหัส | พลังงาน |
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | อื่นๆ |
| รหัส | สัญญาณออก |
| S1 | 4 ~ 20mADC |
| S2 | 1 ~ 5VDC |
| S3 | 0 ~ 5VDC |
| S4 | 0 ~ 10mADC |
| S5 | 0 ~ 20mADC |
| S6 | 0 ~ 10VDC |
| S7 | 0.5 ~ 4.5VDC |
| รหัส | การเชื่อมต่อความดัน |
| J1 | M20×15 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | อื่น ๆ (¢ 50.4 แฟลนจ์) |
| รหัส | การเชื่อมต่อไฟฟ้า |
| B1 | ฮิชแมน |
| B2 | PG7 |
| B3 | สายเคเบิลปิด Outlet 1.5 เมตร |
| B4 | อื่นๆ |
| รหัส | ประเภทความดัน |
| G | ความดันเครื่องวัด |
| A | ความกดดันอย่างแน่นอน |
| S | ความดันมาตรฐานที่ปิด |
Product Highlights
BP156 เครื่องส่งความดันซิลิคอนความแม่นยําสูง ภาพรวมสินค้า เครื่องส่งแรงดัน BP156 ใช้เทคโนโลยีแกนที่เต็มไปด้วยน้ํามันในแผ่นกาวแยกกันแรงดันซิลิคอนชุด HT เป็นองค์ประกอบการวัดสัญญาณวงจรการประมวลผลสัญญาณถูกจัดตั้งภายในกล่องเหล็กไร้ขัดทน, การแปลงสัญญาณเซ็นเซอร์เป็นสัญญาณผลิตมาตรฐาน ทุกหน่วยได้รับการทดสอบอ...
