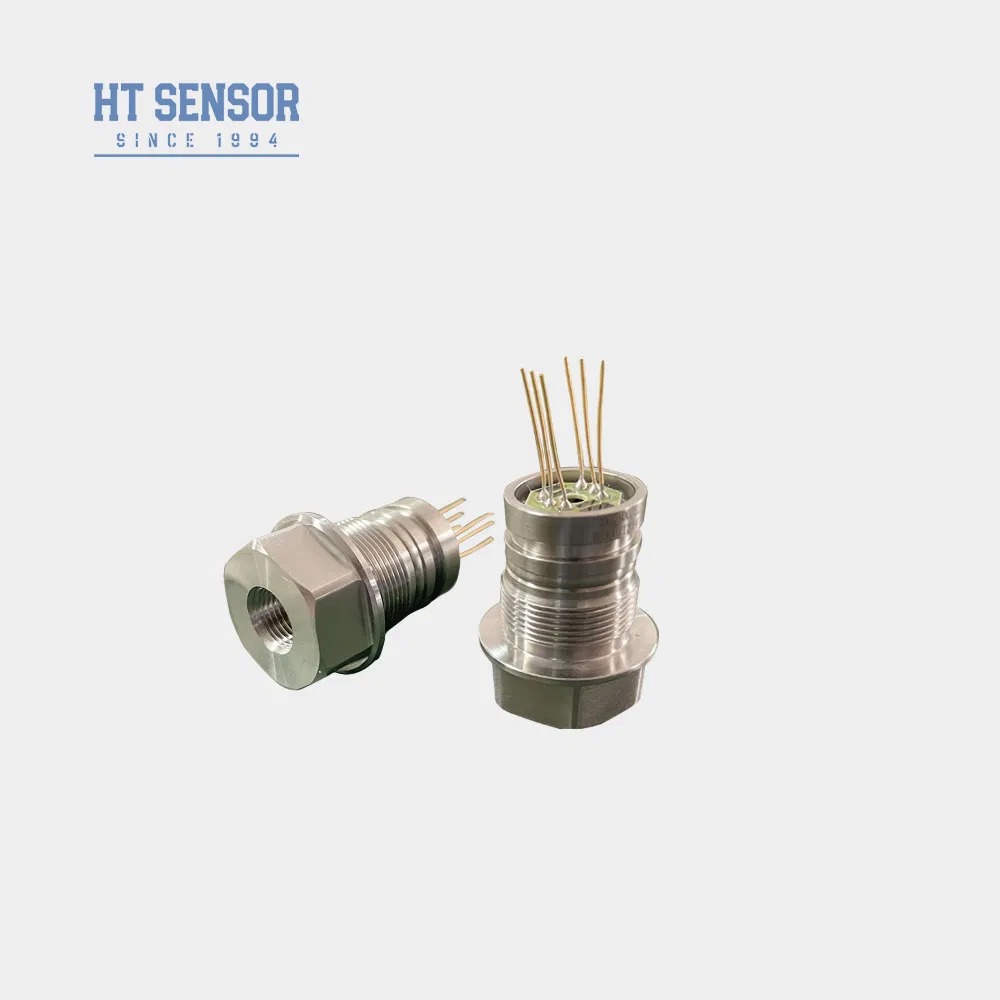

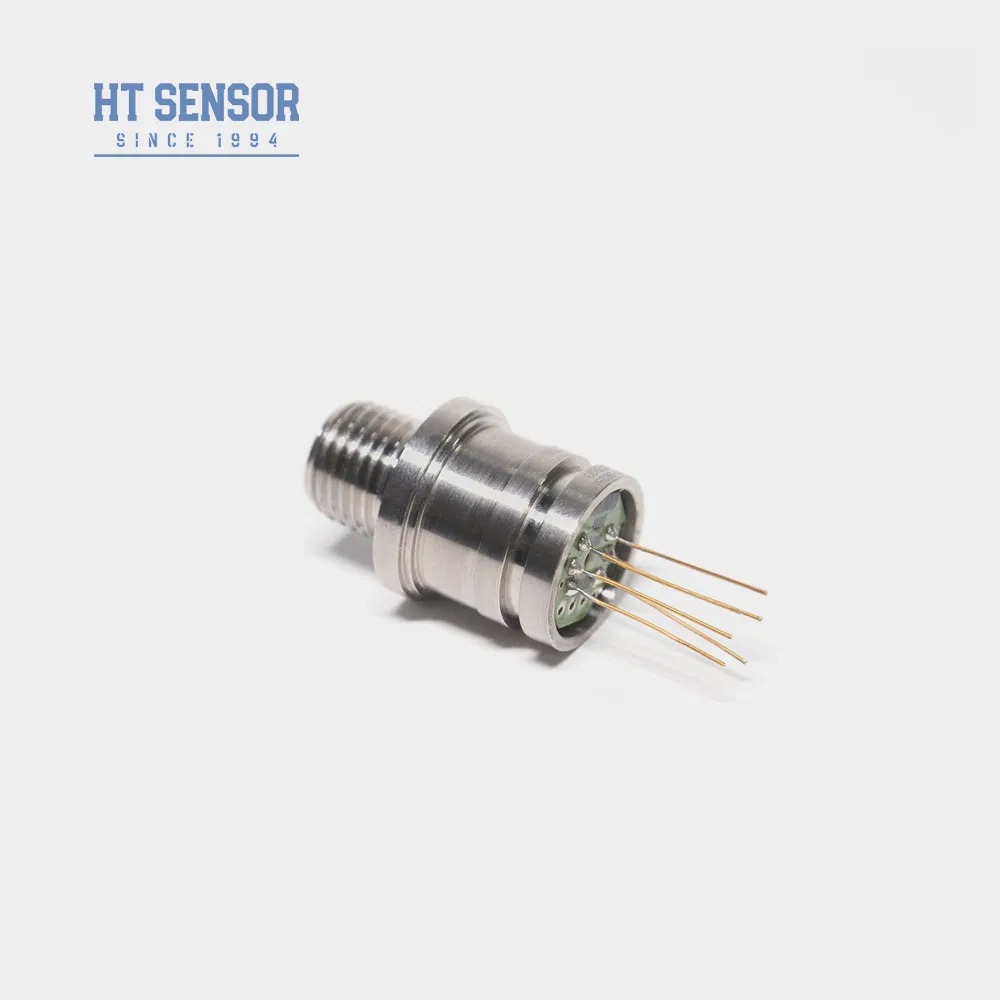

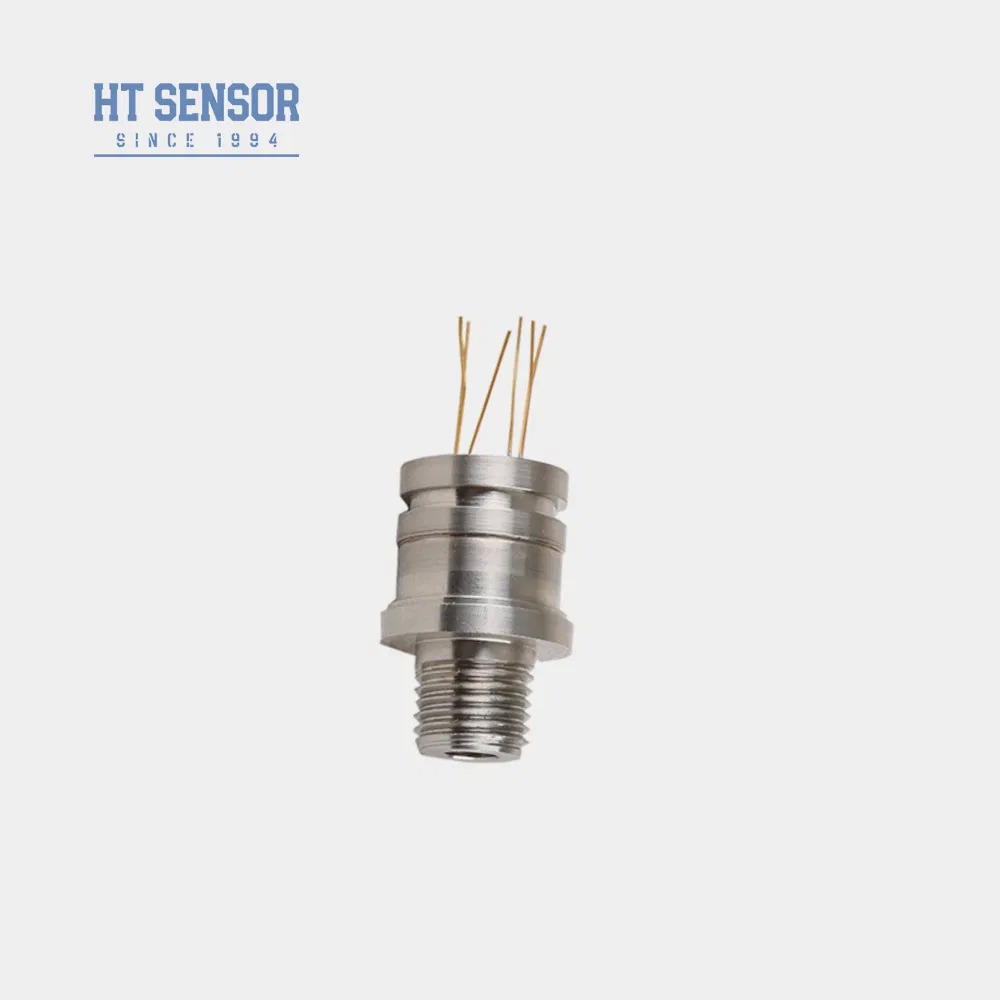

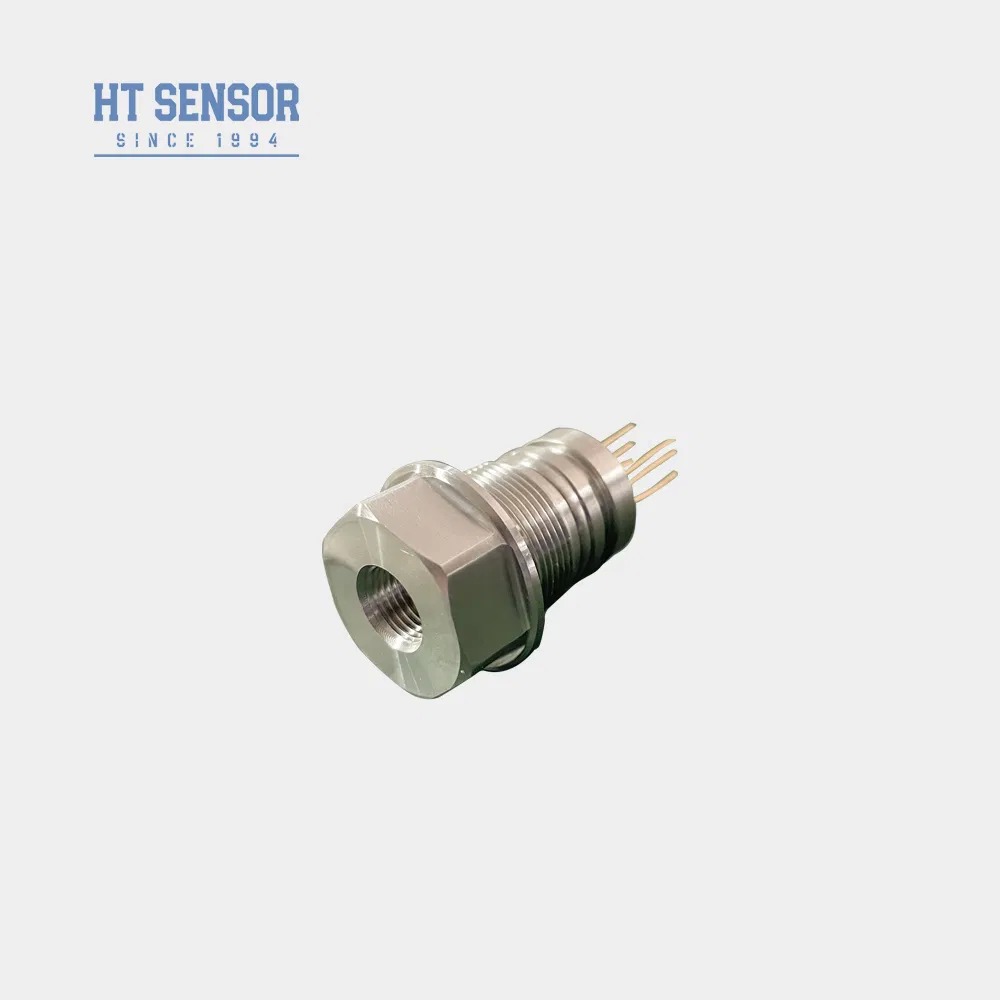

เซ็นเซอร์วัดความดัน HT30 พร้อมการเชื่อมต่อแบบเกลียว เซ็นเซอร์วัดระดับแรงดันไฟฟ้าแบบเกลียว
Product Details
| หมายเลขรุ่น: | HT30 | สัญญาณเอาท์พุต: | สัญญาณ mv แบบอะนาล็อก |
|---|---|---|---|
| กระบวนการผลิต: | บูรณาการ | วัสดุ: | สแตนเลส |
| ประเภทสายไฟ: | สี่สาย | สื่อการวัด: | ก๊าซและของเหลว |
| ระดับ IP: | IP65 | พลัง: | 1.5mA |
| ด้าย: | G1/4 และอื่นๆ | อุณหภูมิในการทำงาน: | -20~80 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ: | -40~125 องศาเซลเซียส | น้ำหนัก: | ~63ก |
| เน้น |
เซ็นเซอร์วัดความดัน HT30 แบบเชื่อมต่อเกลียว,เซนเซอร์ความดันซิลิคอน พร้อมรับประกัน,เซลล์เซ็นเซอร์วัดระดับแรงดันไฟฟ้าแบบเกลียว |
||
Product Description
- เทคโนโลยีขั้นสูงพร้อมตัวเรือนสเตนเลสสตีล 316L และวัสดุไดอะแฟรมระดับพรีเมียม รวมถึงไทเทเนียมและฮาสเตลลอย
- วงจรฟิล์มหนาเพื่อการชดเชยอุณหภูมิที่แม่นยำและการแก้ไขจุดศูนย์
- มีตัวเลือกอินเทอร์เฟซเธรดหลายแบบให้เลือก
- โครงสร้างแบบเชื่อมชิ้นเดียวที่มีขนาดกะทัดรัดและมีความน่าเชื่อถือสูง
- สถานที่ดำเนินการทางอุตสาหกรรม ได้แก่ ปิโตรเลียม เคมี โลหะวิทยา พลังงาน และอุทกวิทยา
- อุตสาหกรรมทางทะเลและการบิน
- ระบบควบคุมไฮดรอลิกและนิวแมติก
- แอปพลิเคชันควบคุมกระบวนการ
- แหล่งจ่ายไฟ: ≤2mA DC (ทั่วไป 1.5mA DC)
- ความต้านทานอินพุต: 2.5KΩ~6KΩ
- ความต้านทานขาออก: 2.5KΩ~6KΩ
- การเชื่อมต่อไฟฟ้า: หมุด Kovar เคลือบทองหรือสายไฟอุณหภูมิสูง 100 มม
| ช่วงการวัด | เกจ(G) | 10KPa, 20KPa, 35KPa, 100KPa, 200KPa, 350KPa, 1,000KPa, 2000KPa |
|---|---|---|
| แอบโซลูท(A) | 100KPaA, 200KPaA, 350KPaA, 700KPaA, 1,000KPaA, 2000KPaA | |
| ปิดผนึก | 3500KPaS, 7MPaS, 10MPaS, 20MPaS |
| พารามิเตอร์ | ประเภท | สูงสุด | หน่วย |
|---|---|---|---|
| ความไม่เชิงเส้น | ±0.15 | ±0.3 | %เอฟเอส |
| การทำซ้ำ | 0.05 | 0.1 | %เอฟเอส |
| ฮิสเทรีซีส | 0.05 | 0.1 | %เอฟเอส |
| เอาท์พุตออฟเซ็ตเป็นศูนย์ | 0±1 | 0±2 | เอ็มวี |
| เอาต์พุตเต็มสเกล (≤20KPa) | 50±10 | 50±30 | เอ็มวี |
| เอาต์พุตเต็มสเกล (≥35kPa) | 100±10 | 100±30 | เอ็มวี |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ (≤20KPa) | ±1 | ±2 | %เอฟเอส |
| อุณหภูมิออฟเซ็ตเป็นศูนย์ ดริฟท์ (≥35kPa) | ±0.5 | ±1 | %เอฟเอส |
| อุณหภูมิเต็มสเกล ดริฟท์ (≤20KPa) | ±1 | ±2 | %เอฟเอส |
| อุณหภูมิเต็มสเกล ดริฟท์ (≥35kPa) | ±0.5 | ±1 | %เอฟเอส |
| อุณหภูมิชดเชย (≤20KPa) | 0~50 | องศาเซลเซียส | |
| อุณหภูมิชดเชย (≥35กิโลปาสคาล) | 0~70 | องศาเซลเซียส | |
| อุณหภูมิในการทำงาน | -20~80 | องศาเซลเซียส | |
| อุณหภูมิในการจัดเก็บ | -40~125 | องศาเซลเซียส | |
| โอเวอร์โหลดที่อนุญาต | ใช้ค่าที่น้อยกว่าระหว่าง 3 เท่าของขนาดเต็มหรือ 120MPa | ||
| แรงดันระเบิด | 5 เท่าของขนาดเต็ม | ||
| ความมั่นคงในระยะยาว | 0.2 % FS/ปี | ||
| วัสดุไดอะแฟรม | 316ล | ||
| ความต้านทานของฉนวน | ≥200MΩ 100VDC | ||
| การสั่นสะเทือน | ไม่มีการเปลี่ยนแปลงภายใต้เงื่อนไข 10gRMS, 20Hz ถึง 2000Hz | ||
| ช็อก | 100 ก., 11 มิลลิวินาที | ||
| เวลาตอบสนอง | ≤1ms | ||
| โอริงซีล | ยางไนไตรล์หรือยางฟลูออโร | ||
| ไส้กลาง | น้ำมันซิลิกอน | ||
| น้ำหนัก | ~63ก | ||
- ตรวจสอบให้แน่ใจว่ามีขนาดพอดีระหว่างขนาดแกนและตัวเรือนเครื่องส่งสัญญาณเพื่อความกันลมที่จำเป็น
- จัดวางตัวเรือนในแนวตั้งและใช้แรงกดที่สม่ำเสมอระหว่างการประกอบเพื่อหลีกเลี่ยงไม่ให้แผ่นชดเชยเสียหาย
- ให้คำแนะนำพิเศษเมื่อสั่งซื้อ หากสื่อที่วัดเข้ากันไม่ได้กับวัสดุไดอะแฟรม 316L
- หลีกเลี่ยงการกดไดอะแฟรมเซ็นเซอร์ด้วยมือหรือวัตถุมีคมเพื่อป้องกันความเสียหาย
- เปิดพอร์ตแกนแรงดันเกจออกสู่ชั้นบรรยากาศ และป้องกันไม่ให้น้ำ ไอ หรือสารกัดกร่อนเข้าไป
- อ้างอิงป้ายหลักที่แท้จริงสำหรับการเปลี่ยนแปลงการกำหนดค่าสายพิน
Product Highlights
เซลล์เซ็นเซอร์ความดัน HT30 พร้อมเซ็นเซอร์ระดับเกลียวเชื่อมต่อเกลียว เซ็นเซอร์ความดันพีโซรีซิทีฟซิลิคอน HT30 เซ็นเซอร์ความดันพีโซรีซิสทีฟแบบซิลิคอน HT30 เป็นองค์ประกอบซิลิคอนแบบกระจายที่มีความเสถียรสูง ซึ่งใช้เอฟเฟกต์พีโซรีซิสทีฟเพื่อวัดความดันของเหลวและก๊าซ โดดเด่นด้วยโครงสร้างแบบเชื่อมพร้อมการเชื่อ...
