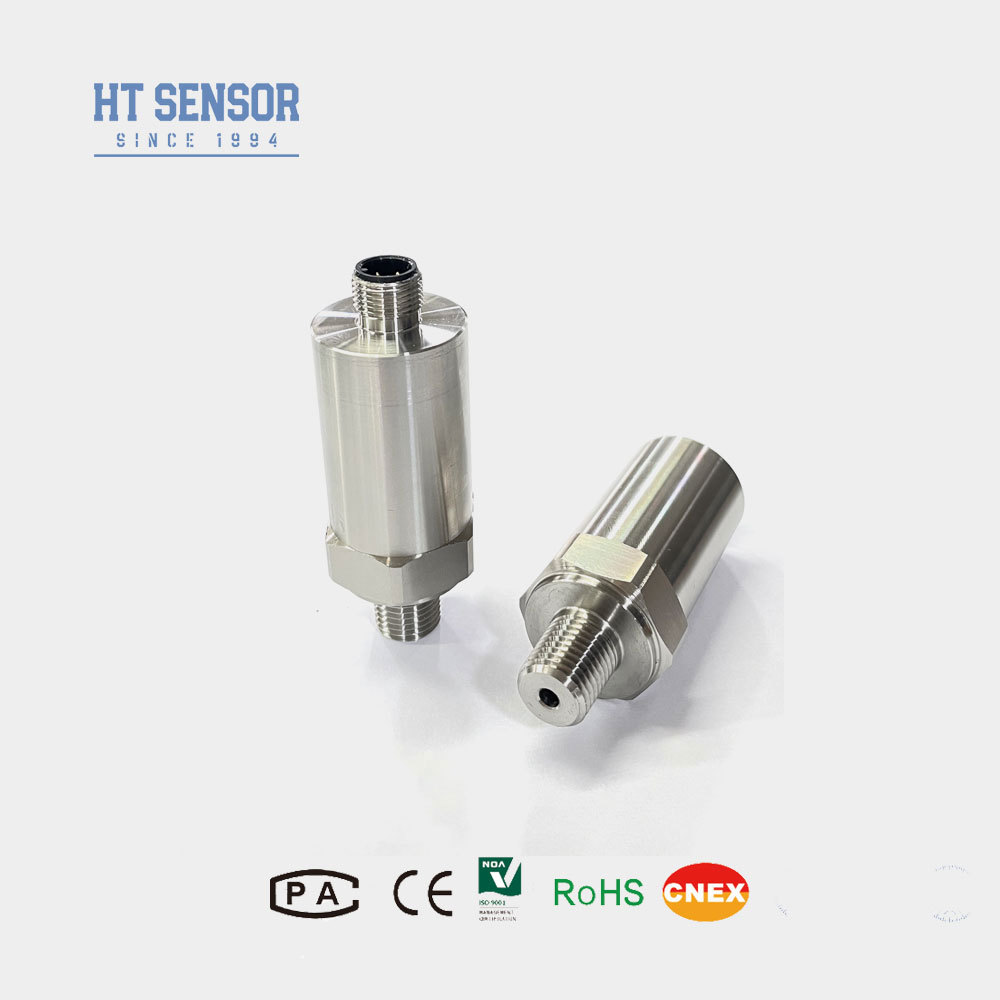

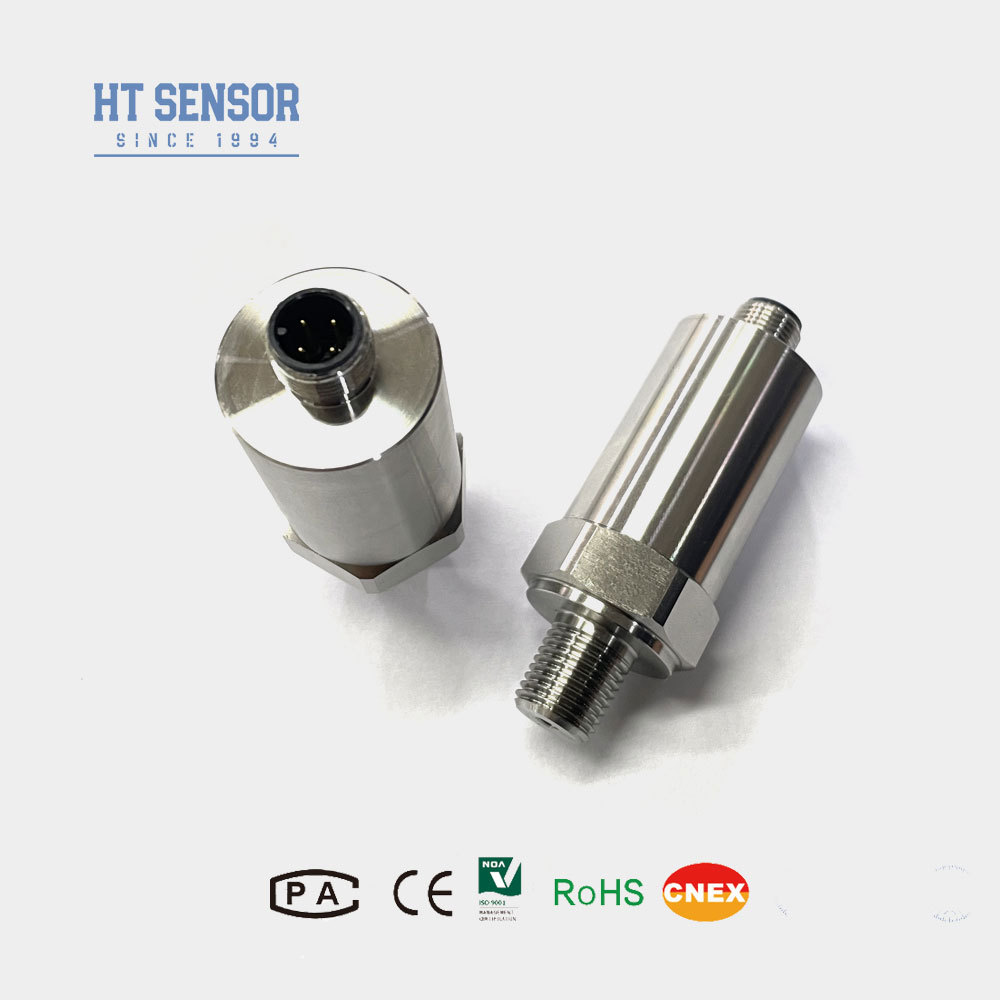

เซ็นเซอร์วัดแรงดันอุตสาหกรรม BP156 ทรานสมิตเตอร์วัดแรงดันพร้อมเซ็นเซอร์วัดระดับ M12*1 G1/4
Product Details
| หมายเลขรุ่น: | BP156 | สื่อการวัด: | ของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.5g | ช่วงความดัน: | 0kpa~10kpa..……40MPa |
| ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด | อุณหภูมิชดเชย: | -10 ℃ ~ 70 ℃ |
| มากเกินไป: | ≤ 1.5 เท่าของช่วงการจัดอันดับ | ความแม่นยำ: | ± 0.25% (typ.) ± 0.5% (สูงสุด) |
| ความมั่นคงในระยะยาว: | ± 0.1%fs/ปี (typ.) ± 0.2%fs/ปี (สูงสุด) | อุณหภูมิในการทำงาน: | -20ºC ~ 80ºC |
| อุณหภูมิในการจัดเก็บ: | -40ºC ~ 120ºC | วัสดุไดอะแฟรม: | 316ล |
| น้ำหนัก: | ~0.25กก | ||
| เน้น |
เซนเซอร์ความดันซิลิคอน พร้อมรับประกัน,เครื่องตรวจจับความดันซิลิคอนความแม่นยําสูง,เครื่องตรวจจับความดันซิลิคอนอุตสาหกรรม |
||
Product Description
- ช่วงการวัดกว้างพร้อมโครงสร้างสแตนเลสและรูปแบบส่วนต่อประสานแรงดันที่หลากหลาย
- โครงสร้างสแตนเลสระดับการป้องกัน IP65
- การสอบเทียบแบบปรับได้เป็นศูนย์และเต็มรูปแบบ
- ความแม่นยำสูงด้วยโครงสร้างสแตนเลสทั้งหมด
- การวัดความดันของก๊าซและของเหลวที่ไม่กัดกร่อนด้วยสแตนเลส 316L
- การใช้งานในอุตสาหกรรมทางทะเลและการบิน
- กระบวนการทางอุตสาหกรรมในไซต์งาน ได้แก่ ปิโตรเลียม เคมี โลหะวิทยา การผลิตไฟฟ้า และอุทกวิทยา
- ระบบควบคุมไฮดรอลิกและนิวแมติก
| ช่วงการวัด | 0กิโลปาสคาล ~ 10กิโลปาสคาล…40เมกะปาสคาล |
|---|---|
| ประเภทความดัน | ความดันเกจ, ความดันสัมบูรณ์, ความดันปิดผนึก |
| โอเวอร์โหลด | ≤ 1.5 เท่าของช่วงพิกัด |
| ความแม่นยำ @ 25°C | ±0.25% (ประเภท) ±0.5% (สูงสุด) |
| การทำซ้ำและฮิสเทรีซิส | 0.02%FS(ประเภท) 0.05%FS(สูงสุด) |
| ความมั่นคงในระยะยาว | ±0.1%FS/ปี(ประเภท) ±0.2%FS/ปี(สูงสุด) |
| ดริฟท์อุณหภูมิเป็นศูนย์ | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| ดริฟท์อุณหภูมิเต็มรูปแบบ | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| การตอบสนองความถี่ | 2.4กิโลเฮิร์ตซ์ |
| อุณหภูมิการชดเชย | 0-70ºC (≤10MPa ปรับแต่งได้) |
| อุณหภูมิในการทำงาน | -20°C~80°C |
| อุณหภูมิในการจัดเก็บ | -40°C~120°C |
| การสั่นสะเทือน | 10ก.55เฮิร์ต ~ 2กิโลเฮิร์ตซ์ |
| วัสดุที่อยู่อาศัย | 304,316 ลิตร |
| วัสดุไดอะแฟรม | 316ล |
| ความต้านทานของฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | เช่น IIC T6 Ga |
| ระดับการป้องกัน | IP65 |
| น้ำหนัก | ~0.25กก |
| สัญญาณเอาท์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA 0~10/20mA | 12~30VDC | สาย 2/3/4 |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | 3 สาย |
- ตรวจสอบให้แน่ใจว่าสื่อที่วัดเข้ากันได้กับส่วนสัมผัสของผลิตภัณฑ์
- ผลิตภัณฑ์ประเภทป้องกันการระเบิดไม่รวมหัวแสดงผลแบบดิจิทัล
- สำหรับเครื่องส่งสัญญาณที่มีหัวจอแสดงผล LCD หรือ LED แหล่งจ่ายไฟไม่ควรต่ำกว่า 20VDC
- ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าและให้แน่ใจว่ามีการต่อสายดินอย่างเหมาะสมเพื่อการทำงานที่เชื่อถือได้
- สำหรับอุณหภูมิการทำงานที่ต่ำกว่า -20°C ให้เลือกซีลโอริง EPDM แทนยางฟลูออโร
- ความยาวสายเคเบิลเริ่มต้นคือ 1.5 ม. (วัสดุโพลีเอทิลีน) - ระบุทางเลือกอื่นตามลำดับ
- แจ้งให้เราทราบข้อกำหนดพิเศษ รวมถึงการสั่นสะเทือนที่รุนแรง แรงกระแทก หรือการรบกวนทางแม่เหล็กไฟฟ้า
| รหัส | โครงร่างการก่อสร้าง |
|---|---|
| 5 | ปลั๊กแพคการ์ด |
| 6 | สายเคเบิลเอาท์พุตแบบปิดผนึก 1.5 เมตร |
| 7 | ขั้วต่อมินิ Hirschmann |
| 8 | ขั้วต่อ Hirschmann ขนาดใหญ่ |
| รหัส | พาวเวอร์ซัพพลาย |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | อื่น |
| รหัส | สัญญาณเอาท์พุต |
|---|---|
| S1 | 4~20mADC |
| เอส2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| ส6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| รหัส | การเชื่อมต่อแรงดัน |
|---|---|
| เจ1 | M20×1.5 |
| เจ2 | G1/2 |
| J3 | G1/4 |
| เจ4 | 16/7-20UNF |
| J5 | อื่นๆ(¢50.4 หน้าแปลน) |
| รหัส | การเชื่อมต่อไฟฟ้า |
|---|---|
| B1 | เฮิร์ชมันน์ |
| บี2 | PG7 |
| B3 | เต้ารับหุ้มสายไฟ 1.5 เมตร |
| B4 | อื่น |
| รหัส | ประเภทความดัน |
|---|---|
| ช | เกจวัดแรงดัน |
| ก | ความดันสัมบูรณ์ |
| ส | ความดันอ้างอิงที่ปิดผนึก |
Product Highlights
เครื่องส่งสัญญาณแรงดัน BP156เครื่องส่งสัญญาณแรงดัน BP156 ใช้แกนเติมน้ำมันเมมเบรนแยกต้านทานแรงดันซีรีส์ HT ซิลิคอนเป็นองค์ประกอบการวัดสัญญาณ วงจรประมวลผลสัญญาณตั้งอยู่ภายในตัวเรือนสแตนเลส ซึ่งแปลงสัญญาณเซ็นเซอร์ให้เป็นสัญญาณเอาท์พุตมาตรฐาน ผลิตภัณฑ์ผ่านการทดสอบอย่างเข้มงวดและการคัดกรองอายุของส่วนประก...
