| ได้รับการรับรอง: | CE, RoHS, ISO9001 |
|---|---|
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 20 |
| หมายเลขรุ่น: | BP156 | สื่อการวัด: | ของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.2 กรัม | ช่วงความดัน: | 0kpa~10kpa...5MPa |
| ระดับ IP: | IP65 | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| วัสดุที่อยู่อาศัย: | 316ล | อุณหภูมิชดเชย: | -10 ℃ ~ 70 ℃ |
| อุณหภูมิในการทำงาน: | -20ºC ~ 80ºC | อุณหภูมิในการจัดเก็บ: | -40ºC ~ 120ºC |
| วัสดุไดอะแฟรม: | 316ล | ความต้านทานของฉนวน: | 100mΩ 100VDC |
| คะแนนป้องกันการระเบิด: | อดีตฐานข้อมูล IIC T6 Gb | ซีลโอริง: | ยางฟลูออโร |
| น้ำหนัก: | ~ 0.05kg | ||

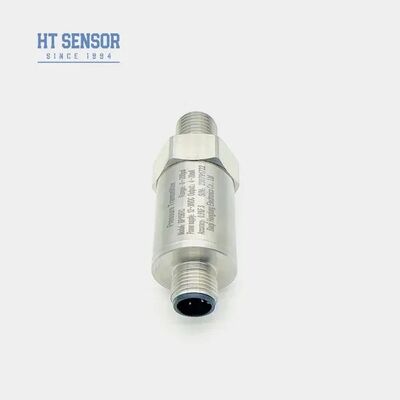

| เน้น: | 316L เครื่องตรวจจับความดันจากสแตนเลส,เครื่องส่งสัญญาณแรงดันน้ำมันและก๊าซ 4-20mA,ทรานสดิวเซอร์แรงดัน HTsensor พร้อมการรับประกัน |
||
| ช่วงการวัด | 0kPa ~ 10kPa…5MPa |
| ประเภทความดัน | ความดันเกจ, ความดันสัมบูรณ์, ความดันปิดผนึก |
| ความจุเกินพิกัด | ช่วงพิกัด ≤ 1.5 เท่า |
| ความแม่นยำ @ 25°C | ±0.25% (ประเภท) ±0.5% (สูงสุด) |
| การทำซ้ำและฮิสเทรีซิส | 0.02%FS(ประเภท) 0.05%FS(สูงสุด) |
| ความมั่นคงในระยะยาว | ±0.1%FS/ปี(ประเภท) ±0.2%FS/ปี(สูงสุด) |
| ดริฟท์อุณหภูมิเป็นศูนย์ | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| ดริฟท์อุณหภูมิเต็มรูปแบบ | ±0.02%FS/°C(≤100KPa) ±0.01%FS/°C(>100KPa) |
| การตอบสนองความถี่ | 2.4กิโลเฮิร์ตซ์ |
| อุณหภูมิการชดเชย | 0-70ºC (≤10MPa ปรับแต่งได้) |
| อุณหภูมิในการทำงาน | -20°C~80°C |
| อุณหภูมิในการจัดเก็บ | -40°C~120°C |
| ความต้านทานการสั่นสะเทือน | 10 ก., 55 เฮิรตซ์ ~ 2 กิโลเฮิรตซ์ |
| วัสดุที่อยู่อาศัย | สแตนเลส 304, 316L |
| วัสดุไดอะแฟรม | สแตนเลส 316L |
| ความต้านทานของฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | เช่น db IIC T6 Gb |
| ระดับการป้องกัน | IP65 |
| โอริงซีล | ยางฟลูออโร |
| น้ำหนัก | ~0.05กก |
| สัญญาณเอาท์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA | 12~30VDC | สาย 2/3/4 |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC |
| รหัส | โครงร่างการก่อสร้าง |
|---|---|
| 5 | ปลั๊กแพคการ์ด |
| 6 | สายเคเบิลเอาท์พุตแบบปิดผนึก 1.5 เมตร |
| 7 | ขั้วต่อมินิ Hirschmann |
| 8 | ขั้วต่อ Hirschmann ขนาดใหญ่ |
| ช่วงการวัด | 0kPa ~ 10kPa…5MPa (0-X)Kpa หรือ MPa X: ระบุช่วงการวัดจริง |
|---|---|
| พาวเวอร์ซัพพลาย | D1: 24VDC D2: 5VDC D3: อื่นๆ |
| สัญญาณเอาท์พุต | S1: 4~20mADC S2: 1~5VDC S3: 0~5VDC S4: 0~10mADC S5: 0~20mADC S6: 0~10VDC S7: 0.5~4.5VDC |
| การเชื่อมต่อแรงดัน | J1: M20×1.5 J2: G1/2 J3: G1/4 J4: 16/7-20UNF J5: อื่นๆ(¢ 50.4 หน้าแปลน) |
| การเชื่อมต่อไฟฟ้า | B1: เฮิร์ชมันน์ B2: PG7 B3: เต้ารับสายเคเบิลปิดผนึก 1.5 เมตร B4: อื่นๆ |
| ประเภทความดัน | G: เกจความดัน ตอบ: ความดันสัมบูรณ์ S: ความดันอ้างอิงที่ปิดผนึก |
