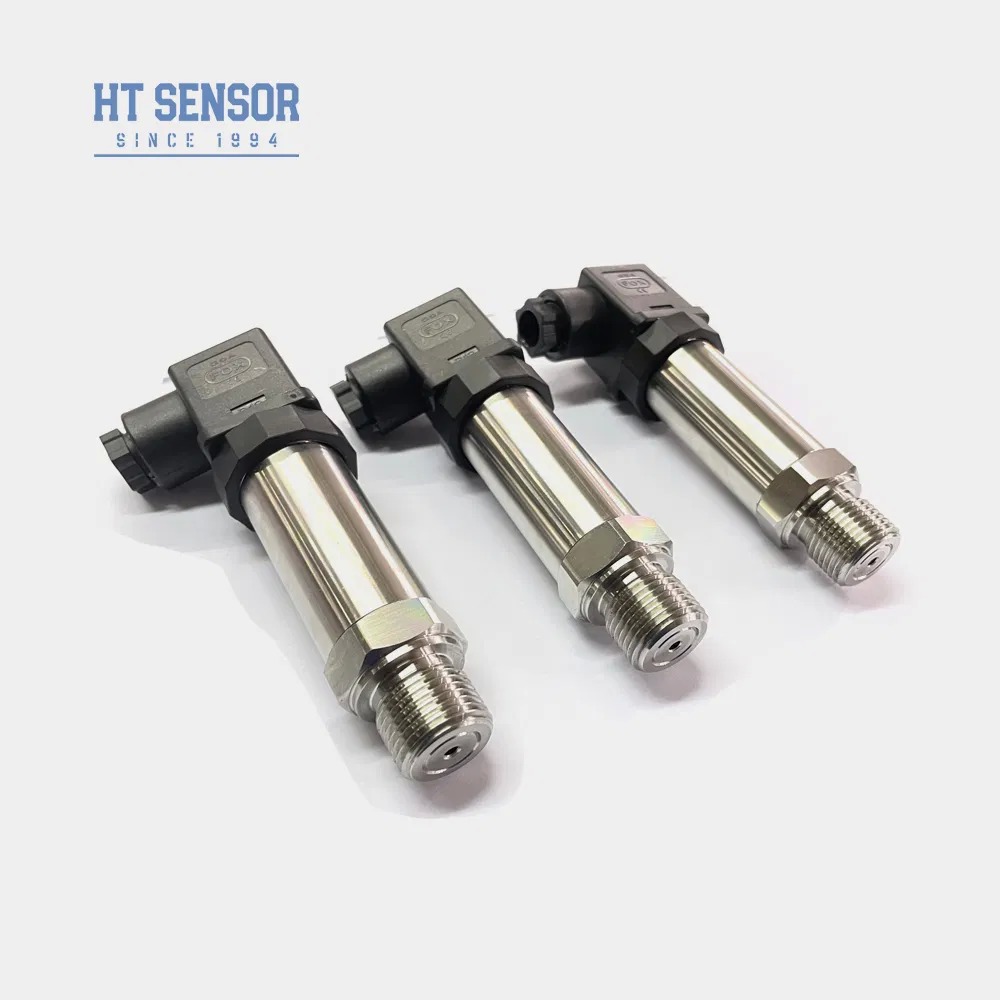

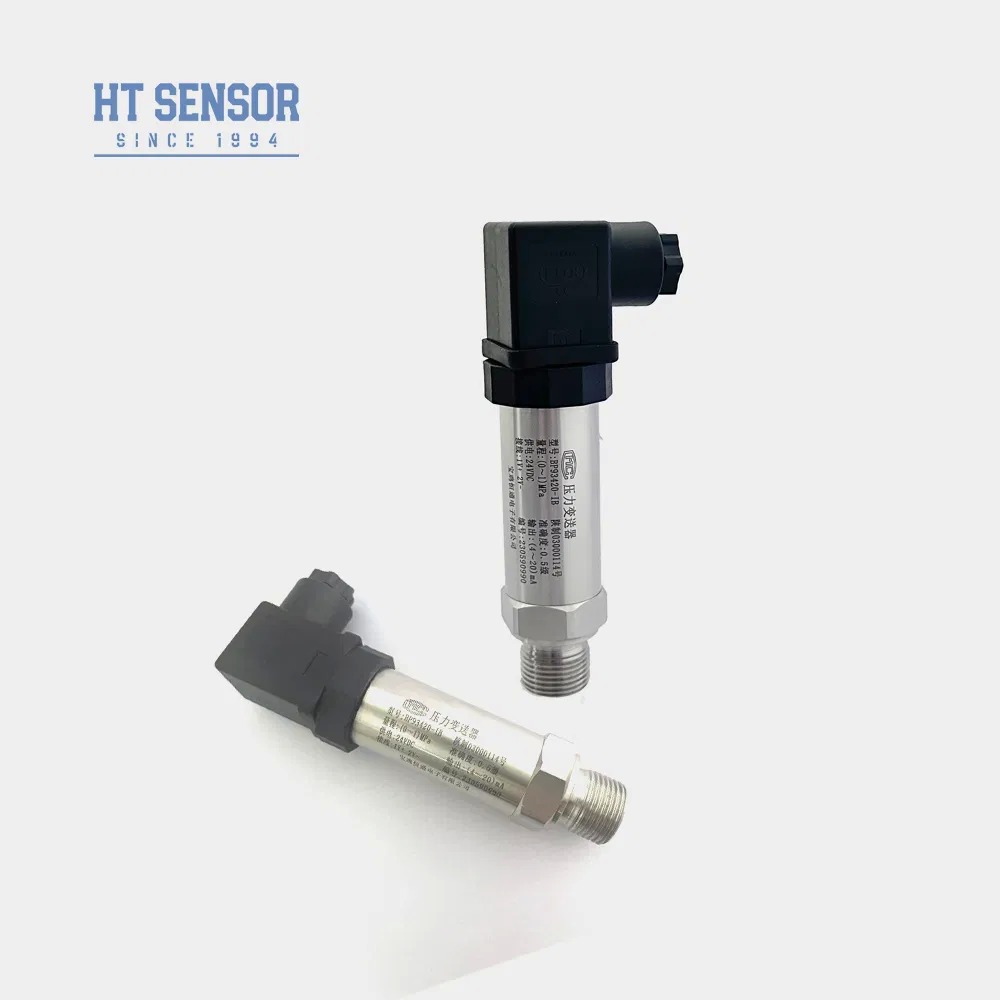

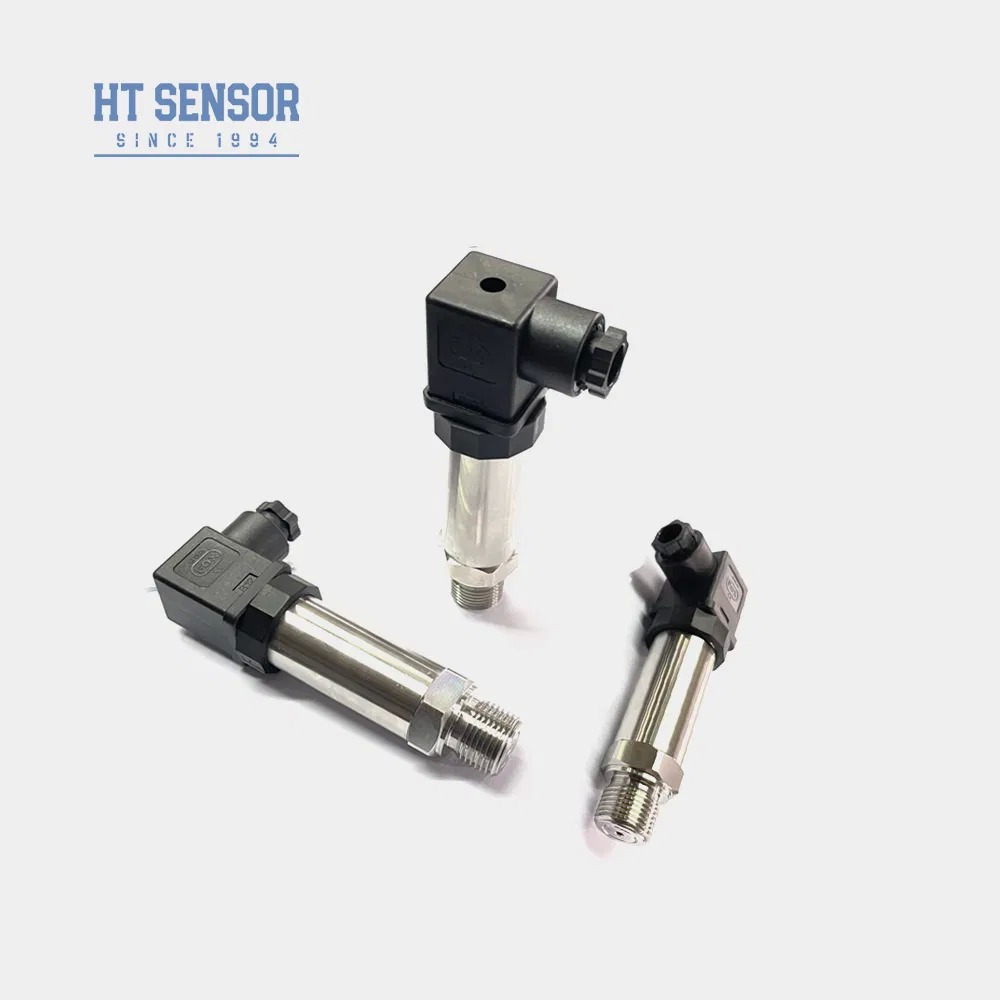

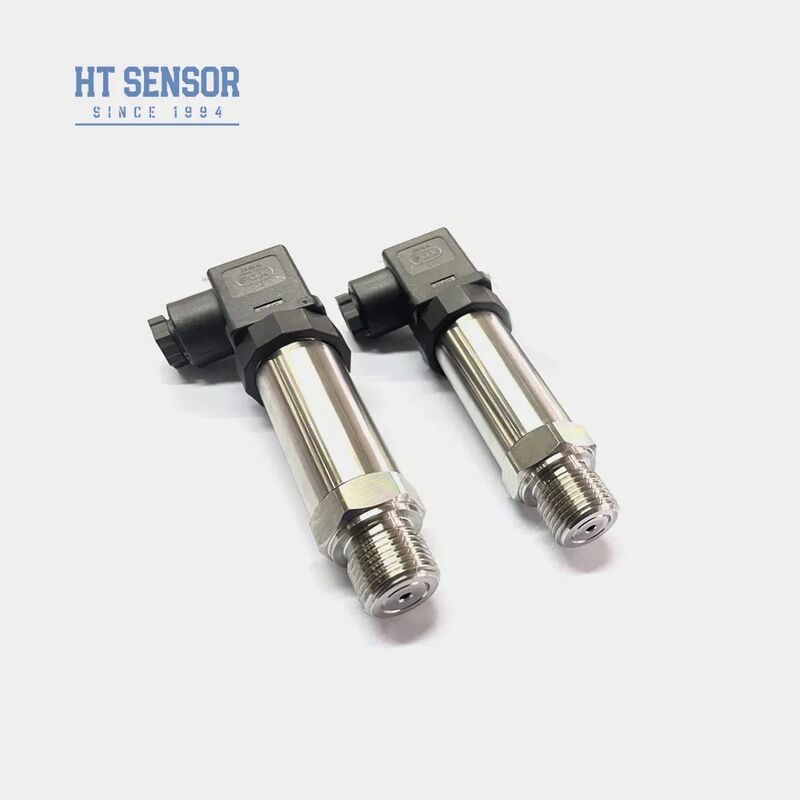

4-20mA 316L สแตนเลส IP65 เครื่องตรวจจับระดับตัวส่งแรงดันสําหรับการวัดของเหลว
Product Details
| หมายเลขรุ่น: | BP93420-IB | สื่อการวัด: | ของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.5ก | ช่วงความดัน: | 0kpa~10kpa...100MPa |
| ระดับ IP: | IP65 | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| วัสดุที่อยู่อาศัย: | 316ล | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) |
| วัสดุไดอะแฟรม: | 316ล | ความต้านทานของฉนวน: | 100mΩ 100VDC |
| คะแนนป้องกันการระเบิด: | อดีตฐานข้อมูล IIC T6 Gb | ซีลโอริง: | ยางฟลูออโร |
| น้ำหนัก: | ~0.15kg | สัญญาณเอาท์พุต: | 4 ~ 20ma, 0 ~ 10/20ma, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V |
| อุณหภูมิในการทำงาน: | -20ºC ~ 80ºC | ||
| เน้น |
เครื่องส่งแรงดัน 4-20mA,316L สแตนเลสเซ็นเซอร์ระดับ,ตัวแปลงสัญญาณแรงดัน IP65 |
||
Product Description
- ช่วงการวัดกว้างพร้อมโครงสร้างสแตนเลส
- มีตัวเลือกการเชื่อมต่อแรงดันหลายแบบ
- การออกแบบที่กะทัดรัด น้ำหนักเบา ติดตั้งง่าย
- การปรับศูนย์และปรับสเกลเต็มที่
- การวัดความแม่นยำสูงด้วยโครงสร้างสแตนเลสทั้งหมด
- การวัดแรงดันของก๊าซและของเหลวที่ไม่กัดกร่อนโดยใช้สแตนเลส 316L
- การใช้งานในอุตสาหกรรมทางทะเลและการบิน
- การควบคุมกระบวนการทางอุตสาหกรรมในปิโตรเลียม เคมี โลหะวิทยา การผลิตไฟฟ้า และอุทกวิทยา
- ระบบควบคุมไฮดรอลิกและนิวแมติก
| ช่วงการวัด | -100kPa…0kPa ~ 10kPa…100MPa |
| ประเภทแรงดัน | แรงดันเกจ, แรงดันสัมบูรณ์, แรงดันปิดผนึก |
| ความสามารถในการรับแรงดันเกิน | ≤ 1.5 เท่าของช่วงที่กำหนด |
| ความแม่นยำ @ 25ºC | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | 0.1%FS |
| ฮิสเทรีซิส | 0.1%FS |
| ความเสถียรระยะยาว | ±0.1%F.S/ปี (ทั่วไป) ±0.2%F.S/ปี (สูงสุด) |
| การดริฟต์อุณหภูมิจุดศูนย์ | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| การดริฟต์อุณหภูมิสเกลเต็ม | ±0.03%F.S/ºC(≤100KPa) ±0.02%F.S/ºC(>100KPa) |
| อุณหภูมิชดเชย | 0-70ºC(≤10MPa, ปรับแต่งได้) |
| อุณหภูมิใช้งาน | -20ºC~80ºC |
| อุณหภูมิเก็บรักษา | -40ºC~120ºC |
| ความต้านทานการสั่นสะเทือน | 10g, 55Hz ~ 2kHz |
| วัสดุโครงหุ้ม | สแตนเลส 304, 316L |
| วัสดุไดอะแฟรม | สแตนเลส 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับป้องกันการระเบิด | Ex db IIC T6 Gb |
| ระดับการป้องกัน | IP65 |
| ซีลโอริง | ยางฟลูออรีน |
| น้ำหนัก | ~0.15kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้าจ่าย | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- ตรวจสอบความเข้ากันได้ของสื่อกับวัสดุสัมผัสของผลิตภัณฑ์
- รุ่นป้องกันการระเบิดไม่รวมหัวแสดงผลดิจิทัล
- เครื่องส่งสัญญาณที่มีจอแสดงผล LCD/LED ต้องใช้แหล่งจ่ายไฟ ≥20VDC
- ติดตั้งอุปกรณ์ป้องกันฟ้าผ่าและตรวจสอบการต่อสายดินที่เหมาะสม
- โอริงยางฟลูออรีนมีพิกัดสำหรับ -20ºC ถึง 250ºC; ระบุ EPDM สำหรับอุณหภูมิต่ำกว่า -20ºC
- สายเคเบิลโพลีเอทิลีนยาว 1.5 เมตรเป็นค่าเริ่มต้น; ระบุวัสดุอื่นหากจำเป็น
- แจ้งสำหรับเงื่อนไขพิเศษ: การสั่นสะเทือนอย่างรุนแรง แรงกระแทก การรบกวนทางแม่เหล็กไฟฟ้า/คลื่นวิทยุ
| รหัส | โครงสร้างภายนอก |
|---|---|
| IB | เครื่องส่งสัญญาณแรงดันทั่วไป |

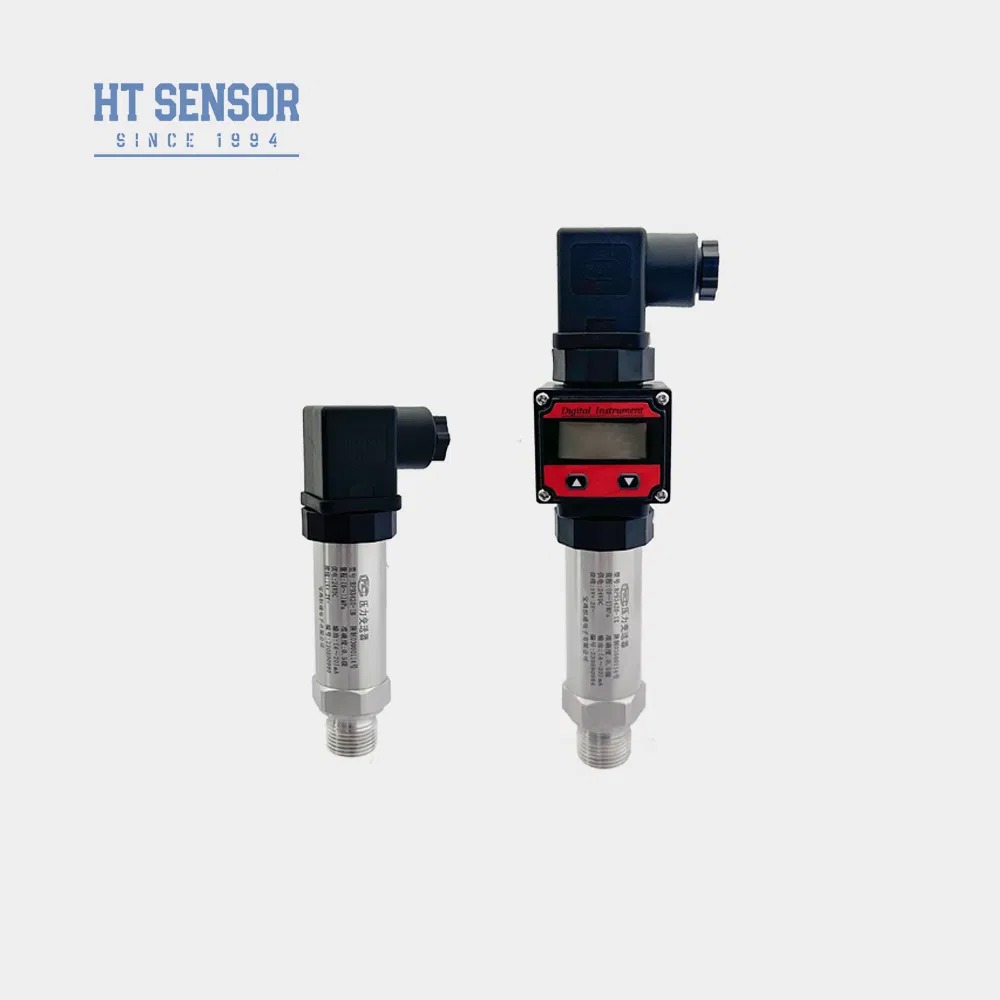

| IX | เครื่องส่งสัญญาณแรงดันแบบแสดงผล |
| IE | เครื่องส่งสัญญาณแรงดันสำหรับอากาศยานทนแรงกระแทก |
| IIC/III | เครื่องส่งสัญญาณแรงดันทั่วไป/แบบแสดงผลสำหรับอุตสาหกรรม |
| IF | เครื่องส่งสัญญาณแรงดันกันความชื้น |
| IIE/IIIE | เครื่องส่งสัญญาณแรงดันทั่วไป/แบบแสดงผล |
| IN | เครื่องส่งสัญญาณแรงดันสำหรับเครื่องปรับอากาศโดยเฉพาะ |
| IC | เครื่องส่งสัญญาณแรงดันอุณหภูมิสูง |
| IQ1/IQ2 | เครื่องส่งสัญญาณแรงดันไดอะแฟรมขนาดใหญ่/อุณหภูมิสูง |
| หมวดหมู่ | รหัส | คำอธิบาย |
|---|---|---|
| ช่วงการวัด | -0.1...0~0.01...100MPa | มีช่วงต่างๆ ให้เลือก |
| (0-X)Kpa หรือ MPa | X หมายถึงช่วงการวัดจริง | |
| แหล่งจ่ายไฟ | D1 | 24VDC |
| D2 | 5VDC | |
| D3 | อื่นๆ | |
| สัญญาณเอาต์พุต | S1 | 4~20mADC |
| S2 | 1~5VDC | |
| S3 | 0~5VDC | |
| S4 | 0~10mADC | |
| S5 | 0~20mADC | |
| S6 | 0~10VDC | |
| S7 | 0.5~4.5VDC | |
| การเชื่อมต่อแรงดัน | J1 | M20×1.5 |
| J2 | G1/2 | |
| J3 | G1/4 | |
| J4 | 7/16-20UNF | |
| J5 | อื่นๆ | |
| การเชื่อมต่อทางไฟฟ้า | B1 | Hirschmann |
| B2 | PG7 ปลั๊ก | |
| B3 | เอาต์พุตสายเคเบิลแบบซีล | |
| B4 | โครง 2088 สำหรับอุตสาหกรรม | |
| B5 | โครง 2088 สำหรับอุตสาหกรรมพร้อมจอแสดงผล | |
| B6 | อื่นๆ | |
| ประเภทแรงดัน | G | แรงดันเกจ |
| A | แรงดันสัมบูรณ์ | |
| S | แรงดันอ้างอิงปิดผนึก | |
Product Highlights
เครื่องส่งสัญญาณแรงดัน BP93420-IB 4-20mA มีความแม่นยำ 0.5% การป้องกัน IP65 และโครงสร้างสแตนเลส 316L นำเสนอความเสถียร ±0.2%FS/ปี ช่วงแรงดันที่กว้าง และตัวเลือกที่ปรับแต่งได้สำหรับการใช้งานการวัดของเหลวทางอุตสาหกรรม
