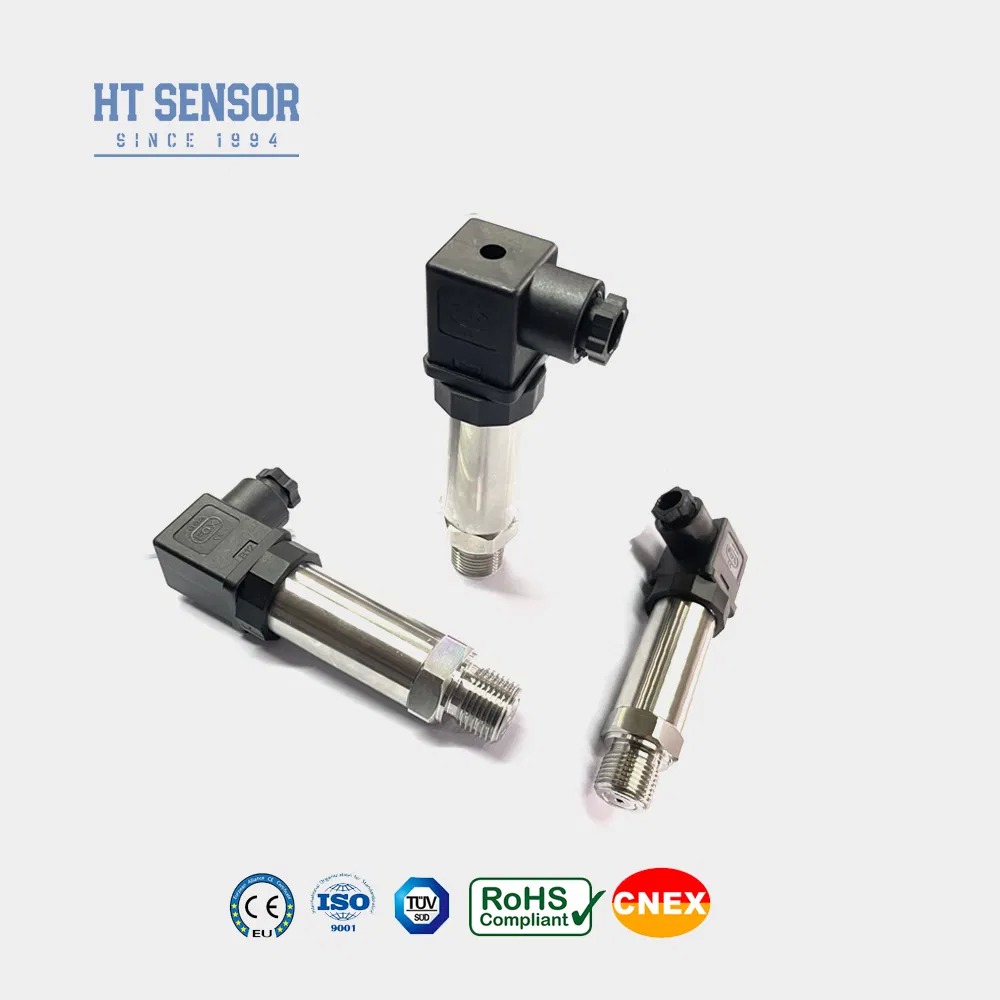

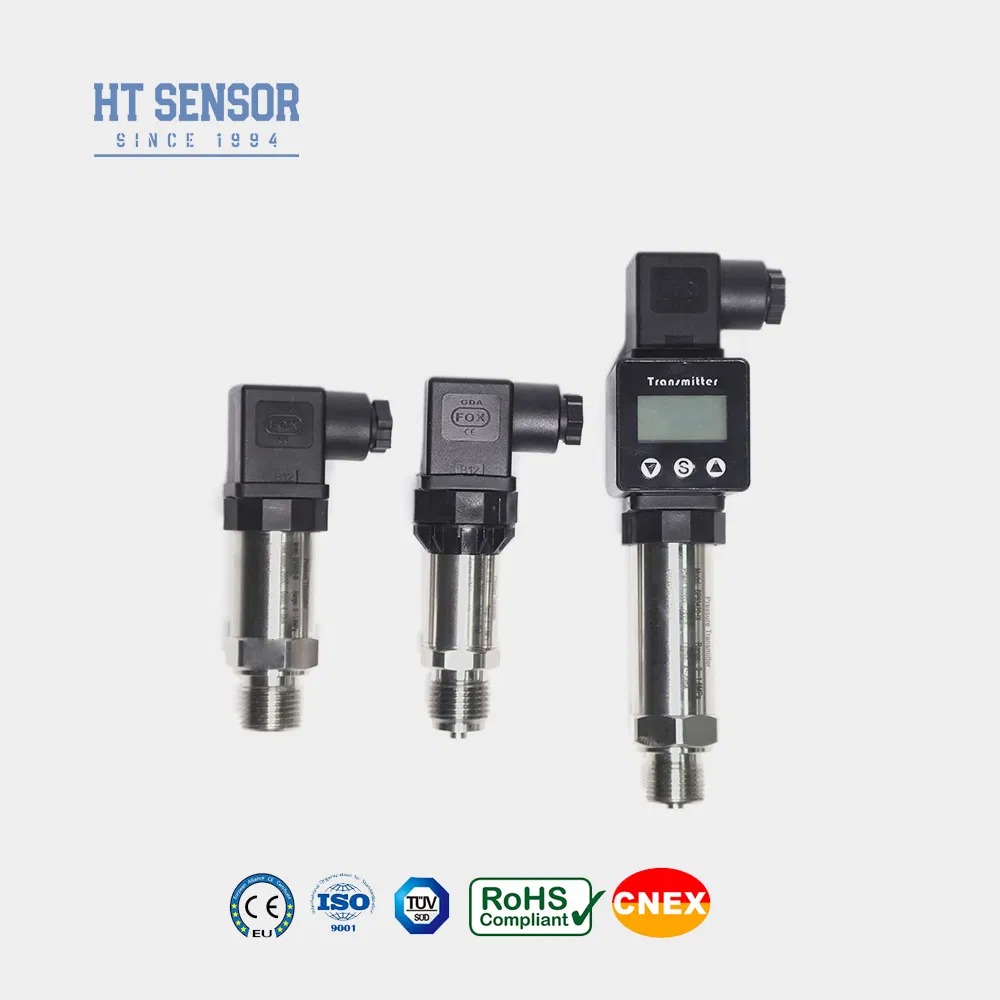

IP65 4-20mA 316L เครื่องส่งแรงดันและเซ็นเซอร์ระดับจากสแตนเลส สําหรับการใช้งานในอุตสาหกรรม
Product Details
| หมายเลขรุ่น: | BP93420-IB | สื่อการวัด: | ของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.5ก | ช่วงความดัน: | 0kpa~10kpa...100MPa |
| ระดับ IP: | IP65 | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| วัสดุที่อยู่อาศัย: | 316ล | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี ((ประเภท) |
| ช่วงการวัด: | -100kPa…0kPa ~ 10kPa…100MPa | โอเวอร์โหลด: | ≤ 1.5 เท่าของช่วงการจัดอันดับ |
| ความแม่นยำ @ 25ºC: | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) | การทำซ้ำ: | 0.1%เอฟเอส |
| ฮิสเทรีซีส: | 0.1%เอฟเอส | อุณหภูมิในการทำงาน: | -20ºC ~ 80ºC |
| สัญญาณเอาท์พุต: | 4 ~ 20ma, 0 ~ 10/20ma, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V | ||
| เน้น |
เครื่องส่งแรงดัน IP65,เซนเซอร์ระดับ 4-20mA,316l เครื่องปรับความดันจากสแตนเลส |
||
Product Description
- ระดับการวัดที่กว้างขวาง ด้วยการสร้างจากสแตนเลส
- มีการตั้งค่าอินเตอร์เฟซความดันหลายแบบ
- การออกแบบที่กระชับและเบา
- การปรับค่าศูนย์และปรับขนาดเต็ม
- ความแม่นยําสูงกับโครงสร้างเหล็กไร้ขัดเหล็กทั้งหมด
- การวัดความดันของก๊าซและของเหลวที่ไม่รสด้วยเหล็กไร้ขัด 316L
- การใช้งานในอุตสาหกรรมการเรือและการบิน
- กระบวนการอุตสาหกรรมรวมถึงปิโตรเลียม, เคมี, โลหะ, การผลิตพลังงาน, และไฮโดรโลจี
- ระบบควบคุมแบบไฮดรอลิกและปนูเมติก
| ระยะการวัด | - 100kPa... 0kPa ~ 10kPa... 100MPa |
| ประเภทความดัน | ความดันของเครื่องวัด ความดันที่แน่นอน ความดันที่ปิด |
| อัตราการอุดหนุน | ≤ 1.5 เท่าของช่วงที่ระบุ |
| ความแม่นยํา @ 25oC | ± 0.25% (ปกติ) ± 0.5% (สูงสุด) |
| ความซ้ํา | 0.1% FS |
| ไฮสเตเรซิส | 0.1% FS |
| ความมั่นคงระยะยาว | ± 0.1% F.S/Year ((ปกติ) ± 0.2% F.S/Year ((สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 0.03% F.S/oC ((≤ 100KPa) ± 0.02% F.S/oC ((> 100KPa) |
| อุณหภูมิการชดเชย | 0-70oC ((≤10mpa สามารถปรับแต่งได้) |
| อุณหภูมิการทํางาน | -20oC ~ 80oC |
| อุณหภูมิในการเก็บ | -40oC ~ 120oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 304316L |
| วัสดุของแผ่นฉาก | 316L |
| ความต้านทานต่อการปิด | 100MΩ 100VDC |
| ระดับความแข็งแรงต่อการระเบิด | Ex db IIC T6 จีบี |
| ระดับการคุ้มครอง | IP65 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.15kg |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC |
- รับประกันความเข้ากันได้ในระดับกลางกับชิ้นส่วนที่ติดต่อกับสินค้า
- รุ่นกันระเบิด ไม่รวมหัวจอดิจิตอล
- เครื่องส่งสัญญาณที่มีจอ LCD/LED ต้องการไฟฟ้า ≥20VDC
- ติดตั้งอุปกรณ์ป้องกันฟ้าคะนอง และให้ความมั่นคงในการติดดินอย่างถูกต้อง
- แหวน O จากยางฟลูอโร มีความเข้มข้น -20oC ถึง 250oC
- สําหรับอุณหภูมิต่ํากว่า -20oC ระบุเครื่องประปาแหวน O EPDM
- ความยาวของสายไฟฟ้าตามปกติ: 1.5m (วัสดุพอลิเอเธลีน)
- ระบุความต้องการพิเศษ: สั่นสะเทือน, กระแทก, การรบกวน EMI/RFI
หลักสูตร หลักสูตรการสร้าง
IB หน่วยส่งความดันทั่วไป IX หน่วยส่งความดันแสดง
หน่วยส่งความดันเครื่องบินที่ทนต่อกระแทก IIC/III หน่วยส่งความดันอุตสาหกรรมทั่วไป / หน่วยส่งความดันจอ
IF หน่วยส่งความดันกันความชื้น IIE/IIIE หน่วยส่งความดันทั่วไป/จอ
IN แอร์ เครื่องส่งแรงดันพิเศษ
IC หน่วยส่งความดันอุณหภูมิสูง
IQ1/IQ2 กล่องฉากใหญ่ / เครื่องส่งความดันสูง
ระยะการวัด -0.1. . .0~001... 100MPa
(0-X) Kpa หรือ MPa
โค้ด พลังงาน
D1 24VDC
D2 5VDC
D3 ครับ
โค้ด สัญญาณออก
S1 4 ~ 20mADC S5 0 ~ 20mADC
S2 1 ~ 5VDC S6 0 ~ 10VDC
S3 0 ~ 5VDC S7 0.5 ~ 4.5VDC
S4 0~10mADC
โค้ด ความดันเชื่อมต่อ
J1 M20×15
J2 G1/2
J3 G1/4
J4 ครับ 7/16-20UNF
J5 ครับ
โค้ด การเชื่อมต่อไฟฟ้า
บี 1 ฮิชแมน
B2 ครับ
B3 แผ่นผลิตเคเบิลปิด
B4 2088 กล่องอุตสาหกรรม
B5 2088 กล่องอุตสาหกรรมพร้อมจอ
B6 ครับ
โค้ด แบบความดัน
G หน่อยครับ
ความกดดันโดยสิ้นเชิง
S∙ ความดันที่ปิดไว้
Product Highlights
เครื่องส่งสัญญาณแรงดัน 4-20mA ระดับ IP65 พร้อมโครงสร้างสแตนเลส 316L ความแม่นยำ ±0.5% และความเสถียรในระยะยาว ±0.2%FS/ปี ได้รับการรับรองมาตรฐาน ISO9001 พร้อมตัวเลือกแบบกำหนดเองสำหรับการใช้งานการวัดความดันของเหลวทางอุตสาหกรรม
