| ได้รับการรับรอง: | CE, RoHS, ISO9001 |
|---|---|
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 40 |

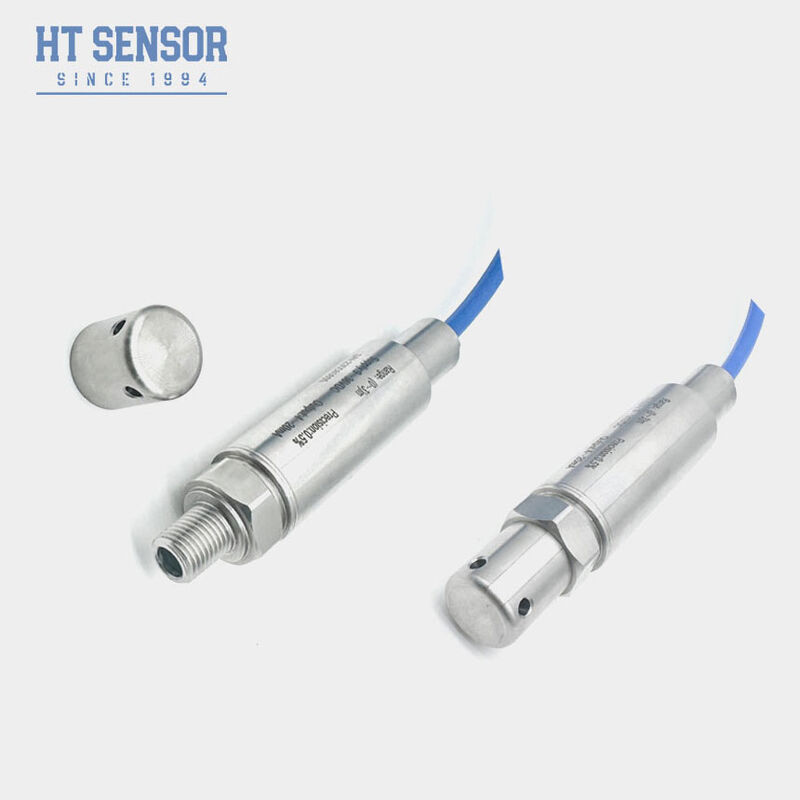

| หมายเลขรุ่น: | BH93420-I | สัญญาณเอาท์พุต: | ประเภทอะนาล็อก |
|---|---|---|---|
| กระบวนการผลิต: | ซิลิคอนแบบกระจาย | วัสดุ: | สแตนเลส |
| ระดับ IP: | IP68 | น้ำหนักสุทธิ: | 0.3กก |
| วัสดุไดอะแฟรม: | สแตนเลส 316L | ความมั่นคงในระยะยาว: | +-0.2% F.S/ปี |
| อุณหภูมิในการทำงาน: | -20 ~ 80oC | ช่วงการวัด: | 0 ~ 10m … 400m |
| ความแม่นยำ: | ± 0.25% (typ.) ± 0.5% (สูงสุด) | การทำซ้ำ: | ± 0.03% (typ.) ± 0.05% fs (สูงสุด) |
| ฮิสเทรีซีส: | ± 0.03% (typ.) ± 0.05% fs (สูงสุด) | จุดดริฟท์เป็นศูนย์: | ± 1.5%fs (typ.) ± 2%fs (สูงสุด) |
| ดริฟท์เต็มสเกล: | ± 1.5%f.sr (typ.) ± 2%fs (สูงสุด) | ||
| เน้น: | เครื่องส่งระดับของเหลวจากสแตนเลส,เซ็นเซอร์ระดับ IP68,เซ็นเซอร์วัดแรงดันเอาต์พุต 4-20mA |
||
| ระยะการวัด | 0 ~ 10m... 400m |
| อัตราการอุดหนุน | ≤ 2 X ของระยะหมาย |
| ความแม่นยํา @ 25oC | ± 0.25% (ทั่วไป) ± 0.5% (สูงสุด) |
| ความซ้ํา | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ไฮสเตเรซิส | ±0.03% (ทั่วไป) ±0.05%FS (สูงสุด) |
| ความมั่นคงระยะยาว | ± 0.2% F.S/ปี (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิจุดศูนย์ | ± 1.5% F.S. ((ประเภท) ± 2% F.S. (สูงสุด) |
| การเคลื่อนไหวของอุณหภูมิขนาดเต็ม | ± 1.5% F.Sr ((ประเภท) ± 2% F.S (สูงสุด) |
| อุณหภูมิการชดเชย | 0-50oC (0-1m. 0-2m); 0-70oC |
| อุณหภูมิการทํางาน | -20 ~ 80oC |
| อุณหภูมิในการเก็บ | -30 ~ 100oC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุบ้าน | 1Cr18Ni9Ti |
| วัสดุของแผ่นฉาก | 316L สแตนเลส |
| ความต้านทานต่อการปิด | >= 100MΩ@100VDC |
| ระดับความแข็งแรงต่อการระเบิด | ExiaIICT6 |
| ระดับการคุ้มครอง | IP67, IP68 |
| ผนึก O-Ring | ยางฟลูโร |
| น้ําหนัก | ~0.3Kg (ไม่รวมสาย) |
| วัสดุเคเบิล | โพลีเอธิลีน โพลีอุรีเทน |
| สัญญาณออก | โลเตชั่นไฟฟ้า | ประเภทผลิต |
|---|---|---|
| 4 ~ 20mA | 12 ~ 30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V |
5VDC | |
| ระเบียบสื่อสาร RS485 | 3.6 ~ 30V / แบตเตอรี่ | 4 สาย |
| ส่วนประกอบ | รหัส | คําอธิบาย |
|---|---|---|
| รูปแบบพื้นฐาน | BH93420 | เครื่องส่งแรงดัน |
| ระยะการวัด | 0 ~ 10m... 400m | |
| พลังงาน | D1 D2 D3 |
24VDC 5VDC อื่นๆ |
| สัญญาณออก | S1 S2 S3 S4 S5 S6 S7 S8 |
4 ~ 20mADC 1 ~ 5VDC 0 ~ 5VDC 0 ~ 10mADC 0 ~ 20mADC 0 ~ 10VDC 0.5 ~ 4.5VDC RS485 |
| ประเภทความดัน | G A S |
ความดันเครื่องวัด ความกดดันอย่างแน่นอน ความดันมาตรฐานที่ปิด |
| วัสดุ | 01 02 |
304 สแตนเลส 316L สแตนเลส |
| วัสดุเคเบิล | C1 C2 |
PE PU |
