| ได้รับการรับรอง: | CE, RoHS |
|---|---|
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | 55 |

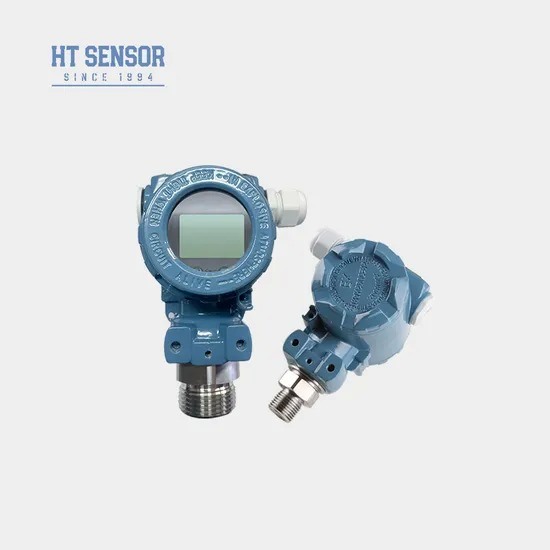

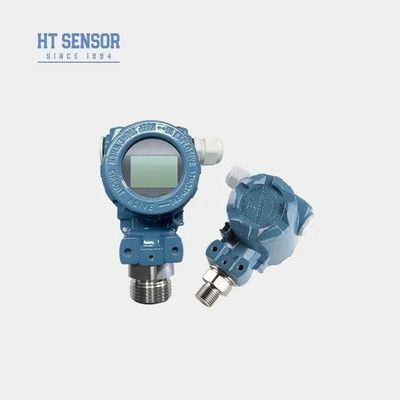

| หมายเลขรุ่น: | BP93420-IIIQT | สื่อการวัด: | ของเหลว |
|---|---|---|---|
| เกรดความแม่นยำ: | 0.5% | ช่วงความดัน: | -100kPa...0kPa ~35kPa...3.5MPa |
| ระดับ IP: | IP65 | ประเภทความดัน: | ความดันของเครื่องวัด ความดันที่สมบูรณ์ ความดันปิด |
| วัสดุที่อยู่อาศัย: | 316ล | การตอบสนองความถี่: | 2.4KHZ |
| น้ำหนัก: | ~ 1 กิโลกรัม | ความจุเกินพิกัด: | ≤ 1.5 เท่าของช่วงการจัดอันดับ |
| การทำซ้ำ: | ≤0.1%FS | ฮิสเทรีซีส: | ≤0.1%FS |
| ความมั่นคงในระยะยาว: | ± 0.1%fs/ปี (ทั่วไป) ± 0.2%fs/ปี (สูงสุด) | อุณหภูมิในการทำงาน: | -20ºC ~ 80ºC |
| สัญญาณเอาท์พุต: | 4 ~ 20ma, 0 ~ 10/20ma, 0/1 ~ 5V, 0/1 ~ 10V, 0.5 ~ 4.5V, RS485 | ||
| เน้น: | เครื่องส่งแรงดันดิจิตอล OEM,3051 เครื่องตรวจจับเครื่องดื่ม BP93420-IIIQT,เครื่องส่งสัญญาณแรงดันซิลิคอนพร้อมการรับประกัน |
||
| ช่วงการวัด | -100kPa…0kPa ~ 35kPa…3.5MPa |
| ประเภทความดัน | เกจวัดความดัน, ความดันสัมบูรณ์, ความดันปิดผนึก |
| โอเวอร์โหลด | ≤ 1.5 เท่าของช่วงที่กำหนด |
| ความแม่นยำ @ 25ºC | ±0.25% (ทั่วไป) ±0.5% (สูงสุด) |
| ความสามารถในการทำซ้ำ | ≤0.1%FS |
| ฮิสเทอรีซิส | ≤0.1%FS |
| ความเสถียรในระยะยาว | ±0.1%F.S/ปี (ทั่วไป) ±0.2%F.S/ปี (สูงสุด) |
| การเลื่อนอุณหภูมิจุดศูนย์ | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| การเลื่อนอุณหภูมิเต็มสเกล | ±0.02%F.S/ºC(≤100KPa) ±0.01%F.S/ºC(>100KPa) |
| การตอบสนองความถี่ | 2.4Khz |
| การชดเชยอุณหภูมิ | 0-70ºC(≤10mpa, ปรับแต่งได้) |
| อุณหภูมิในการทำงาน | -20ºC~80ºC |
| อุณหภูมิในการจัดเก็บ | -40ºC~120ºC |
| การสั่นสะเทือน | 10g,55Hz ~ 2kHz |
| วัสดุตัวเรือน | 304,316L |
| วัสดุไดอะแฟรม | 316L |
| ความต้านทานฉนวน | 100MΩ 100VDC |
| ระดับการป้องกันการระเบิด | Ex db IIC T6 Gb |
| ระดับการป้องกัน | IP65 |
| ซีลโอริง | ฟลูออโรคาร์บอน |
| น้ำหนัก | ~0.3kg |
| สัญญาณเอาต์พุต | แรงดันไฟฟ้า | ประเภทเอาต์พุต |
|---|---|---|
| 4~20mA | 12~30VDC | 2/3/4 สาย |
| 0~10/20mA | 3 สาย | |
| 0/1~5V 0/1~10V 0.5~4.5V | 5VDC | |
| โปรโตคอลการสื่อสาร RS485 | 3.6~30V / แบตเตอรี่ | 4 สาย |
| รหัส | โครงสร้างเค้าร่าง |
|---|---|
| IB | ทรานสมิตเตอร์วัดความดันทั่วไป |
| IX | ทรานสมิตเตอร์วัดความดันแบบแสดงผล |
| IE | ทรานสมิตเตอร์วัดความดันสำหรับอากาศยานทนต่อแรงกระแทก |
| IIC/III | ทรานสมิตเตอร์วัดความดันทั่วไป/แสดงผลสำหรับอุตสาหกรรม |
| IF | ทรานสมิตเตอร์วัดความดันกันความชื้น |
| IIE/IIIE | ทรานสมิตเตอร์วัดความดันทั่วไป/แสดงผล |
| IN | ทรานสมิตเตอร์วัดความดันเฉพาะสำหรับเครื่องปรับอากาศ |
| IC | ทรานสมิตเตอร์วัดความดันอุณหภูมิสูง |
| IQ/IQT | ไดอะแฟรมขนาดใหญ่ / ทรานสมิตเตอร์วัดความดันอุณหภูมิสูง |
| รหัส | แหล่งจ่ายไฟ |
|---|---|
| D1 | 24VDC |
| D2 | 5VDC |
| D3 | อื่นๆ |
| รหัส | สัญญาณเอาต์พุต |
|---|---|
| S1 | 4~20mADC |
| S2 | 1~5VDC |
| S3 | 0~5VDC |
| S4 | 0~10mADC |
| S5 | 0~20mADC |
| S6 | 0~10VDC |
| S7 | 0.5~4.5VDC |
| รหัส | การเชื่อมต่อความดัน |
|---|---|
| J1 | M20×1.5 |
| J2 | G1/2 |
| J3 | G1/4 |
| J4 | 7/16-20UNF |
| J5 | อื่นๆ |
| รหัส | การเชื่อมต่อไฟฟ้า |
|---|---|
| B1 | Hirschmann |
| B2 | ปลั๊ก PG7 |
| B3 | เอาต์พุตสายเคเบิลแบบซีล |
| B4 | ตัวเรือนอุตสาหกรรม 2088 |
| B5 | ตัวเรือนอุตสาหกรรม 2088 พร้อมจอแสดงผล |
| B6 | อื่นๆ |
| รหัส | ประเภทความดัน |
|---|---|
| G | เกจวัดความดัน |
| A | ความดันสัมบูรณ์ |
| S | ความดันอ้างอิงแบบซีล |
