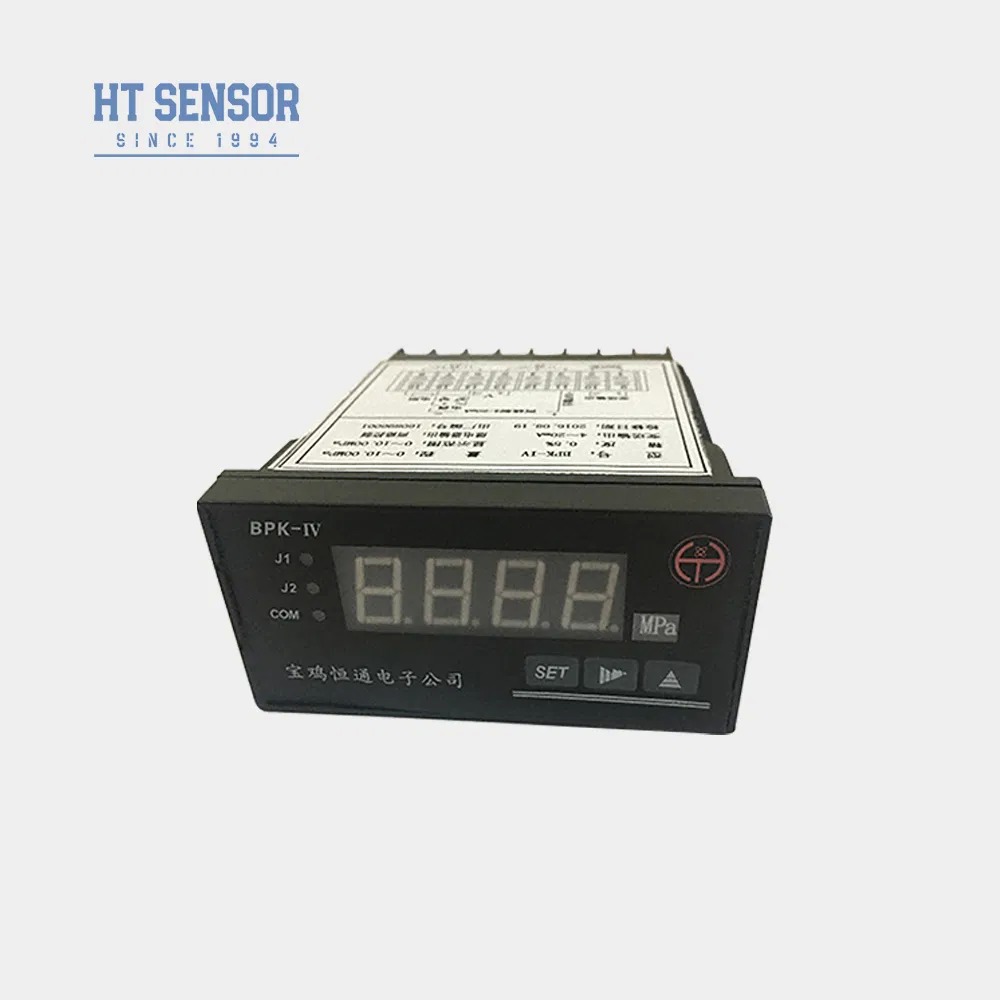

เครื่องวัดความดัน BPK-IV

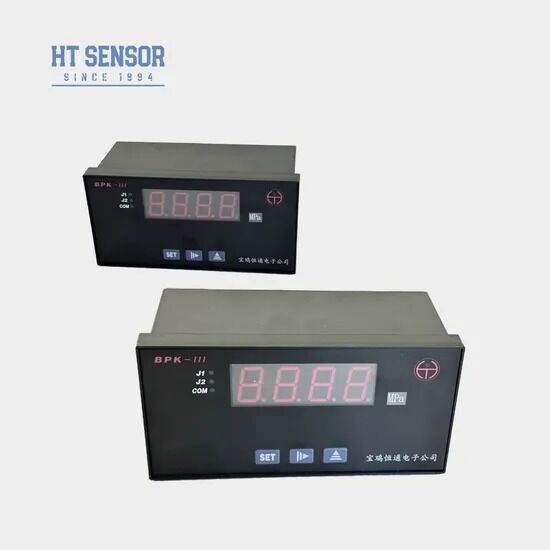

ภาพแสดงจากวัสดุพลาสติกสีดําที่มีฟังก์ชันควบคุมสําหรับการใช้งานเครื่องมืออุตสาหกรรม
ภาพรวมสินค้า
เครื่องควบคุมซีรีส์ BPK-IV ประกอบด้วยฟังก์ชันการแสดง, การควบคุม และการส่งสัญญาณสําหรับการใช้งานควบคุมอัตโนมัติต่างๆ ในสถานที่อุตสาหกรรม
ลักษณะสําคัญ
- ตัวเลือกสัญญาณเข้าหลายตัว รวมถึง RTD, Thermocouple และสัญญาณมาตรฐาน
- การปรับระดับขอบเขตการแสดงสัญญาณสําหรับสัญญาณไม่เส้นตรง และความสามารถในการตั้งค่าสัญญาณเส้นตรง
- ผลิตส่งที่แยกตัวด้วยความละเอียด 12 บิต และขอบเขตปรับได้
- การออกเรเล่สองตัวที่สามารถตั้งค่าได้สําหรับการกระทําเตือนเสียงสูง/ต่ํา,สูง/สูง-สูง, หรือต่ํา/ต่ํา-ต่ํา
รายละเอียดเทคนิค
พลังงานไฟฟ้า:220VAC / 24VDC (± 10%)
สภาพแวดล้อมการทํางาน:อุณหภูมิบริเวณ 0 ~ 50 °C ความชื้นสัมพัทธ์ ≤ 85% สภาพแวดล้อมก๊าซที่ไม่เกรี้ยว
ปริมาตรสัญญาณเข้า
| รหัสสัญญาณเข้า |
สัญญาณเข้า |
ระดับการแสดง |
การแก้ไข |
ความแม่นยํา |
อัมพาตทางเข้า |
| 00 | T TC | 0 ~ 400 °C | 1°C | 00.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 00.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 00.2% | 100K |
| 03 | WRe3-WRe25 TC | 0 ~ 2300 °C | 1°C | 00.2% | 100K |
| 04 | B TC | 350 ~ 1800 °C | 1°C | 00.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 00.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 00.2% | 100K |
| 07 | E TC | 0 ~ 900 °C | 1°C | 00.2% | 100K |
| 08 | Pt100 RTD | -200 ~ 600.0 °C | 0.1°C | 00.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0 ~ 150.0 °C | 0.1°C | 00.2% | (0.2mA) |
| 10 | ความดันระยะไกล 0~375Ω | สามารถปรับเปลี่ยนได้ตั้งแต่ -1999 ถึง 9999 | ตัวอย่าง A/D 16 บิต | 00.2% | (0.2mA) |
| 11 | เครื่องแยกกระแสไฟฟ้า 0 ~ 75mV | | | 00.1% | 100K |
| 12 | 0 ~ 30mV | | | 00.1% | 100K |
| 13 | สัญญาณมาตรฐาน 0 ~ 5V | | | 00.1% | 100K |
| 14 | สัญญาณมาตรฐาน 1 ~ 5V | | | 00.1% | 100K |
| 15 | สัญญาณมาตรฐาน 0 ~ 10V | | | 00.1% | 100K |
| 16 | สัญญาณมาตรฐาน 0 ~ 10 mA | | | 00.1% | 20Ω |
| 17 | สัญญาณมาตรฐาน 0 ~ 20 mA | | | 00.1% | 20Ω |
| 18 | สัญญาณมาตรฐาน 4 ~ 20 mA | | | 00.1% | 20Ω |
การออกไฟฟ้าแบบแอนาล็อก
| การส่งสัญญาณออก |
Output ปัจจุบัน |
ขอบเขตการส่ง |
ความดันแยก |
ความละเอียดสูงสุด |
ความแม่นยํา |
ความจุ |
ความดันในวงจรเปิด |
| 00 | 4 ~ 20 mA | ส่งข้อมูลภายในวงกว้างไปยังสัญญาณปัจจุบันมาตรฐาน | 1500V | 12 บิต | 00.3% | ≤ 500Ω | 15V |
| 01 | 0 ~ 20mA | | | | | |
ผลิตภัณฑ์นี้มีสัญญาณกระแสไฟฟ้าออก 4 ~ 20 mA หรือ 0 ~ 20 mAมีการสั่งซื้อตามความต้องการ หรือผู้ใช้สามารถเชื่อมต่อความต้านทานภายนอก (250Ω หรือ 500Ω) สําหรับ 1 ~ 5V, 0 ~ 5V, หรือ 0 ~ 10V การแปลงแรงดัน (ความแม่นยําของตัวต่อต้านมีผลต่อความแม่นยําของแรงดันออกโดยตรง)
รายละเอียดการออกของเรเล่
| โวลเตชั่น |
ปัจจุบันสูงสุด (ความอ้วนต่อต้าน) |
ปัจจุบันสูงสุด (ภาระ inductive) |
อายุการใช้งาน |
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100,000 จังหวะ |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC |
| < 48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
ลักษณะเพิ่มเติม
- พลังงานพลังงานภายนอก DC24V/30mA สําหรับการทํางานของเครื่องส่ง
- การชดเชยอุณหภูมิอัตโนมัติสําหรับเซ็นเซอร์เทอร์โมคอปเปอร์
- ฟังก์ชันป้องกันการตัดต่อ
ขนาดของรุ่น
| รุ่น |
มิติการออกแบบ |
ขนาดการออกของแผ่น (mm) |
หมายเหตุ |

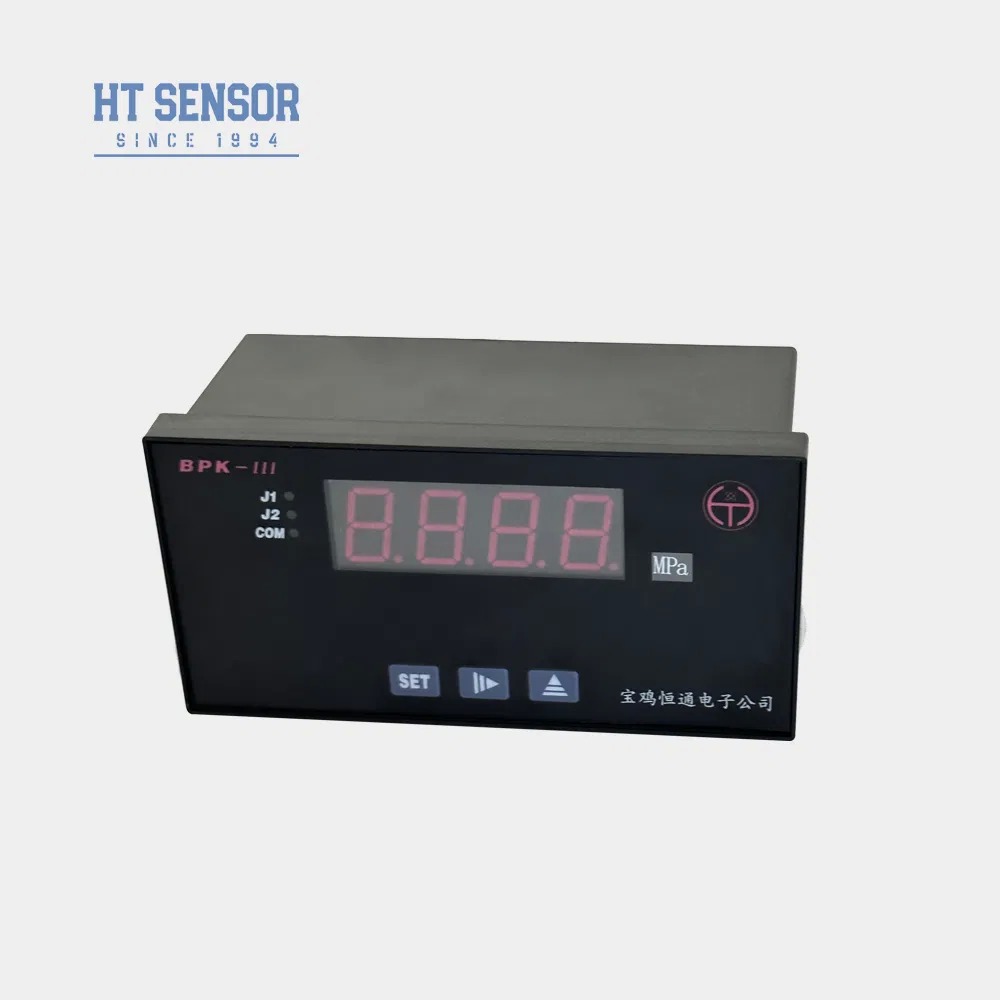

| BPK-IIIS1 | 160×80×80 (แนวราบ) | 152 บวก 0.8 คูณ 76 บวก 0.7 | |
| BPK-IIIS2 | 96×48×112 (แนวราบ) | 92+0.7×44+05 | |

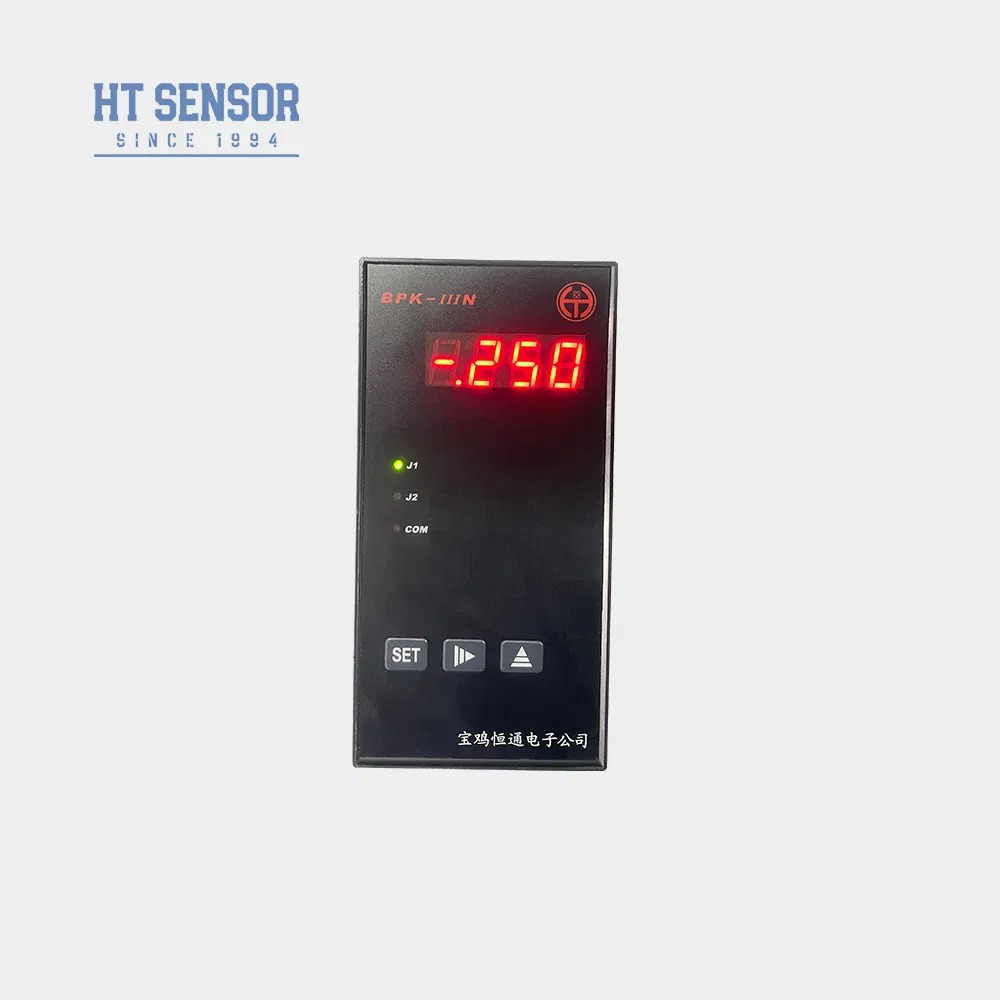

| BPK-IIIN1 | 80×160×80 (ตั้ง) | 76+0.7*152+08 | |
| BPK-IIIN2 | 48×96×112 (ตั้ง) | 44+0.5×92+07 | |
| BPK-IIIF1 | 96 × 96 × 112 (สี่เหลี่ยม) | 92+0.7*92+07 | |
| BPK-IIIF2 | 48×48×108 (สี่เหลี่ยม) | 44+0.5×44+05 | พร้อมหลอดเตือน J2 โดยไม่มี J2 relay |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+07 | |
คํา ถาม ที่ ถาม บ่อย
มีคุณสมบัติอะไรบ้าง ของเครื่องส่งสัญญาณเซ็นเซอร์ความดันของคุณ
ความแม่นยําสูง ความทนทาน และผลงานที่ดีเยี่ยม สามารถปรับแต่งได้
ฉันสามารถปรับเปลี่ยนรายละเอียดพิเศษได้หรือไม่
ใช่, วิศวกรของเราสามารถปรับปรุงผลิตภัณฑ์เพื่อตอบสนองความต้องการเฉพาะเจาะจง เราให้บริการ OEM และ ODM
ความสามารถในการผลิตของคุณคืออะไร?
โรงงานผลิตของเราสามารถผลิต เครื่องส่งเซ็นเซอร์ความดันได้ถึง 30,000 เครื่องต่อเดือนเราแนะนําให้ติดต่อทีมงานขายของเราล่วงหน้า สําหรับการกําหนดการผลิตและการจัดส่ง.
ระยะเวลาการจัดส่งทั่วไปคืออะไร?
5-8 วันทํางานสําหรับรุ่นมาตรฐาน สินค้าที่กําหนดเองอาจแตกต่างกัน
สินค้ามีราคายังไง มีส่วนลดบ้างไหม
ราคาที่แข่งขันกับส่วนลดที่สามารถใช้ได้สําหรับการสั่งซื้อจํานวนมากหรือความร่วมมือระยะยาว
การรับประกันสินค้าของคุณคืออะไร? และบริการหลังการขาย?
การรับประกัน 24 เดือน ตั้งแต่วันส่ง ทีมงานหลังการขายของเราตอบคําถามภายใน 24 ชั่วโมง
