เกจวัดแรงดันแสดงผลอินพุตหลายประเภท BPK-III เกจวัดอุณหภูมิสวิตช์
เกจวัดแรงดันแสดงผลอินพุตหลายประเภท BPK-III เกจวัดอุณหภูมิ

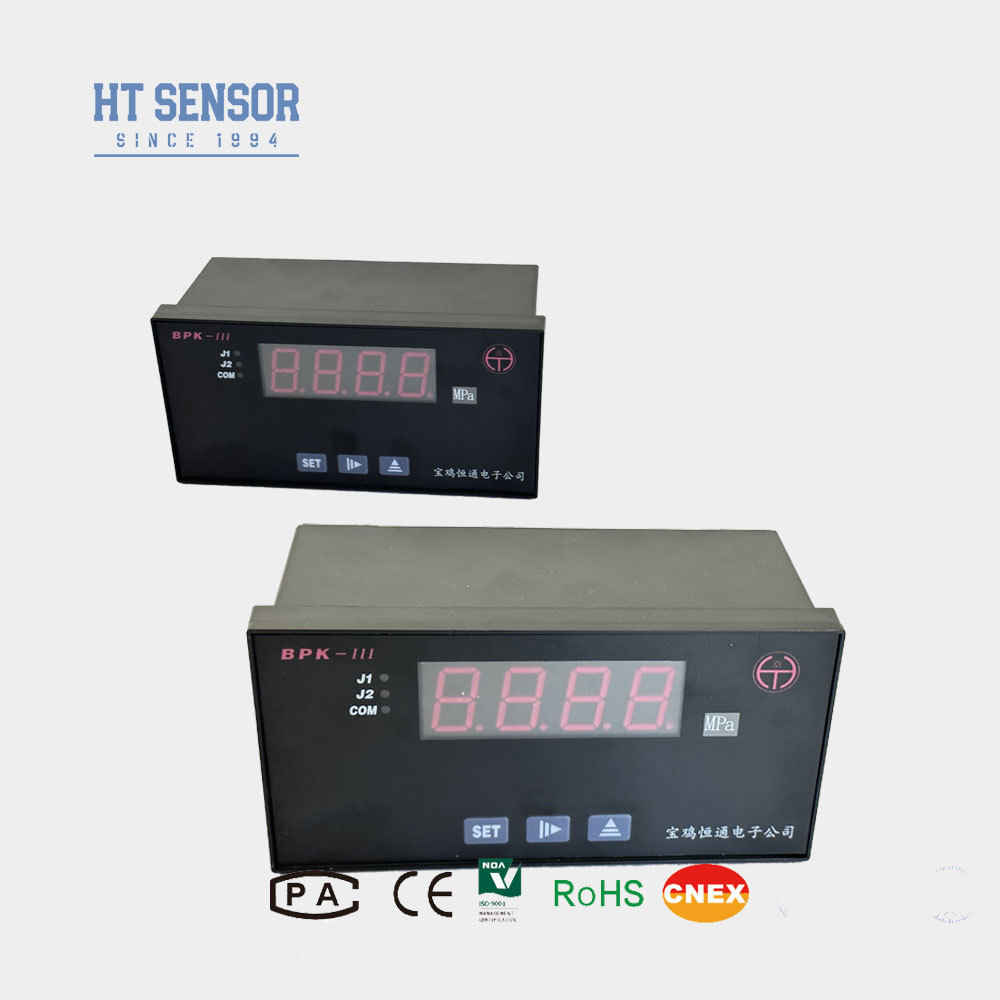

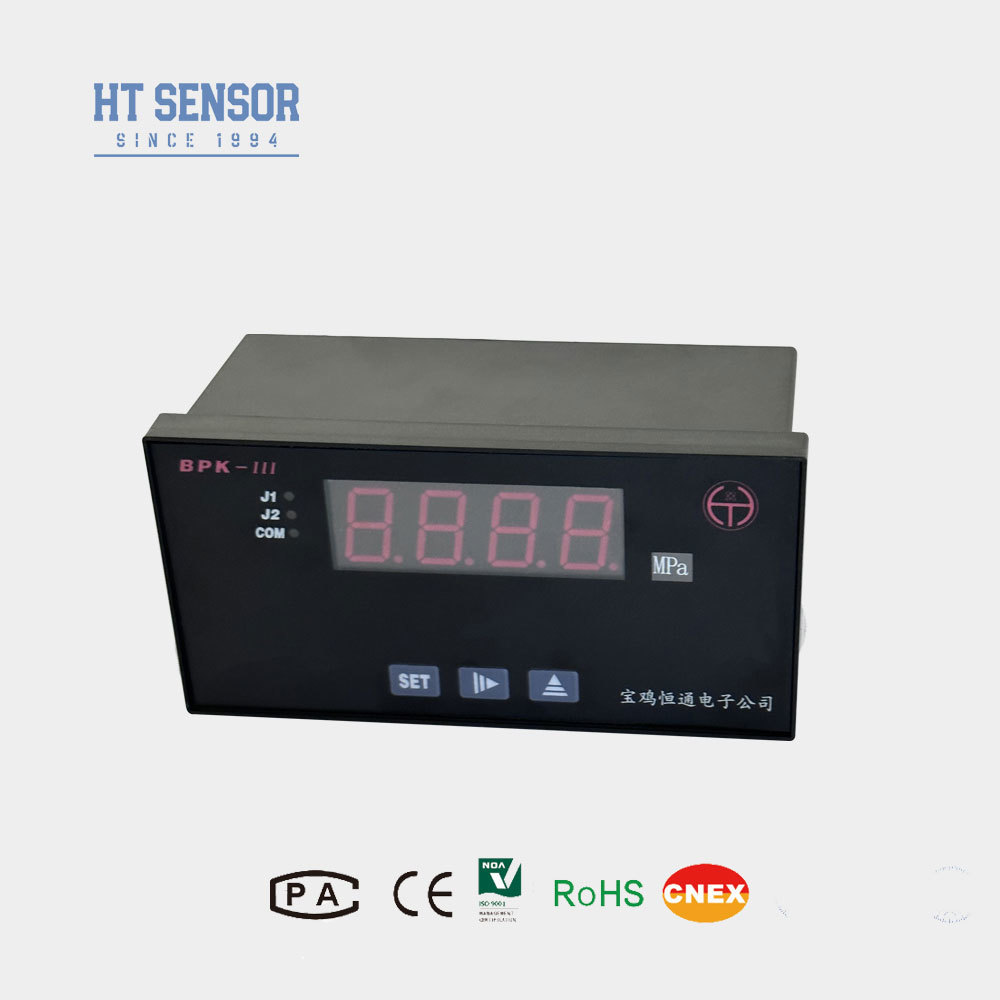

เกจวัดแรงดัน/สวิตช์ BPK-IIIN
ภาพรวมผลิตภัณฑ์
คอนโทรลเลอร์ซีรีส์ BPK-IIIN มีฟังก์ชันการแสดงผล การควบคุม และการส่งสัญญาณ และถูกนำไปใช้อย่างแพร่หลายในการใช้งานควบคุมอัตโนมัติต่างๆ
คุณสมบัติหลัก
- มีตัวเลือกสัญญาณอินพุต RTD, เทอร์โมคัปเปิล หรือมาตรฐานหลายแบบ
- การสอบเทียบขอบเขตการแสดงผลสำหรับสัญญาณที่ไม่เป็นเชิงเส้นและความสามารถในการตั้งค่าสำหรับสัญญาณเชิงเส้น
- เอาต์พุตการส่งสัญญาณแบบแยกพร้อมความละเอียด 12 บิตและขอบเขตที่ปรับได้
- เอาต์พุตรีเลย์สองตัวที่กำหนดค่าได้สำหรับประเภทการทำงานของสัญญาณเตือนสูง/ต่ำ สูง/สูง-สูง หรือต่ำ/ต่ำ-ต่ำ
ข้อมูลจำเพาะทางเทคนิค
พลังงานและสิ่งแวดล้อม
- แรงดันไฟฟ้า: 220VAC / 24VDC (±10%)
- อุณหภูมิแวดล้อม: 0~50°C
- ความชื้นสัมพัทธ์: ≤85% สภาพแวดล้อมที่ไม่มีก๊าซกัดกร่อน
พารามิเตอร์สัญญาณอินพุต
| รหัสสัญญาณอินพุต |
สัญญาณอินพุต |
ขอบเขตการแสดงผล |
ความละเอียด |
ความแม่นยำ |
อิมพีแดนซ์อินพุต |
| 00 | T TC | 0~400°C | 1°C | 0.2% | 100K |
| 01 | R TC | 0~1600°C | 1°C | 0.2% | 100K |
| 02 | J TC | 0~1200°C | 1°C | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300°C | 1°C | 0.2% | 100K |
| 04 | B TC | 350~1800°C | 1°C | 0.2% | 100K |
| 05 | S TC | 0~1600°C | 1°C | 0.2% | 100K |
| 06 | K TC | 0~1300°C | 1°C | 0.2% | 100K |
| 07 | E TC | 0~900°C | 1°C | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0°C | 0.1°C | 0.2% | (0.2mA) |
| 09 | Cu50 RTD | -50.0~150.0°C | 0.1°C | 0.2% | (0.2mA) |
| 10 | แรงดันระยะไกล 0~375Ω | สามารถตั้งค่าขีดจำกัดต่ำและสูงของขอบเขตได้ตั้งแต่ -1999 ถึง 9999 | ขอบเขตการแสดงผลต่อเนื่องตั้งแต่ -1999 ถึง 9999 โดยใช้ตัวอย่าง A/D 16 บิต | 0.2% | (0.2mA) |
| 11 | ตัวแบ่งกระแส 0~75mV | | 0.1% | 100K |
| 12 | 0~30mV | | 0.1% | 100K |
| 13 | สัญญาณมาตรฐาน 0~5V | | 0.1% | 100K |
| 14 | สัญญาณมาตรฐาน 1~5V | | 0.1% | 100K |
| 15 | สัญญาณมาตรฐาน 0~10V | | 0.1% | 100K |
| 16 | สัญญาณมาตรฐาน 0~10 mA | | 0.1% | 20Ω |
| 17 | สัญญาณมาตรฐาน 0~20 mA | | 0.1% | 20Ω |
| 18 | สัญญาณมาตรฐาน 4~20 mA | | 0.1% | 20Ω |
พารามิเตอร์เอาต์พุตกระแสอะนาล็อก
| สัญญาณเอาต์พุตการส่งสัญญาณ |
เอาต์พุตกระแส |
ขอบเขตการส่งสัญญาณ |
แรงดันไฟฟ้าแยก |
ความละเอียดสูงสุด |
ความแม่นยำ |
ความจุโหลด |
แรงดันไฟฟ้าวงจรเปิด |
| 00 | 4~20 mA | ส่งข้อมูลภายในขอบเขตไปยังสัญญาณกระแสมาตรฐาน | 1500V | 12 บิต | 0.3% | ≤500Ω | 15V |
| 01 | 0~20mA | | | | | |
ผลิตภัณฑ์นี้ผลิตขึ้นพร้อมสัญญาณกระแสเอาต์พุต 4~20 mA หรือ 0~20 mA สำหรับข้อกำหนดเอาต์พุตแรงดันไฟฟ้า มีการปรับแต่งจากผู้ผลิตหรือสามารถทำได้โดยการเชื่อมต่อกับตัวต้านทาน 250 หรือ 500 โอห์มสำหรับเอาต์พุตแรงดันไฟฟ้า 1~5V, 0~5V หรือ 0~10V (หมายเหตุ: ความแม่นยำของตัวต้านทานส่งผลโดยตรงต่อความแม่นยำของแรงดันไฟฟ้าเอาต์พุตการส่งสัญญาณ)
ความจุหน้าสัมผัสเอาต์พุตรีเลย์
| แรงดันไฟฟ้า |
AC |
DC |
AC |
DC |
AC |
DC |
อายุการใช้งานรีเลย์ |
| 250V/120V | 120V/48V | <48V | | | | >100000 ครั้ง |
| กระแสไฟสูงสุด (โหลดแบบต้านทาน) | 3A | 2A | 4A | 3A | 5A | 4A |
| กระแสไฟสูงสุด (โหลดแบบอุปนัย) | 0.3A | 0.2A | 0.4A | 0.3A | 0.5A | 0.4A |
คุณสมบัติเพิ่มเติม
- ความสามารถในการจ่ายไฟ DC24V/30mA ภายนอกสำหรับเครื่องส่งสัญญาณ
- ฟังก์ชันการชดเชยอุณหภูมิอัตโนมัติสำหรับเซ็นเซอร์เทอร์โมคัปเปิล
- ฟังก์ชันป้องกันการตัดการเชื่อมต่อ
ขนาดรุ่น
| รุ่น |
ขนาดโครงร่าง |
ขนาดเอาต์พุตแผง (มม.) |
หมายเหตุ |
| BPK-IIIS1 | 160×80×80 (แนวนอน) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (แนวนอน) | 92+0.7×44+0.5 | |
| BPK-IIIN1 | 80×160×80 (แนวตั้ง) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (แนวตั้ง) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (สี่เหลี่ยม) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (สี่เหลี่ยม) | 44+0.5×44+0.5 | พร้อมไฟเตือน J2 โดยไม่มีรีเลย์ J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 | |
คำถามที่พบบ่อย
คุณสมบัติของเครื่องส่งสัญญาณเซ็นเซอร์แรงดันของคุณคืออะไร
ความแม่นยำสูง ความทนทาน และประสิทธิภาพที่ยอดเยี่ยม มีการปรับแต่ง
ฉันสามารถปรับแต่งข้อมูลจำเพาะพิเศษได้หรือไม่
ได้ วิศวกรของเราสามารถปรับแต่งผลิตภัณฑ์ให้ตรงตามความต้องการเฉพาะได้ เราให้บริการ OEM และ ODM
กำลังการผลิตของคุณคืออะไร
โรงงานผลิตของเราสามารถผลิตเครื่องส่งสัญญาณเซ็นเซอร์แรงดันได้มากถึง 30,000 เครื่องต่อเดือน ดังนั้นเราจึงมีความสามารถอย่างเต็มที่ในการตอบสนองความต้องการของคำสั่งซื้อจำนวนมาก อย่างไรก็ตาม ขอแนะนำให้ติดต่อทีมขายของเราล่วงหน้าเพื่อให้แน่ใจว่าการผลิตและการจัดส่งเป็นไปอย่างราบรื่น
ระยะเวลาการจัดส่งโดยทั่วไปคือเท่าใด
5~8 วันทำการสำหรับรุ่นมาตรฐาน ผลิตภัณฑ์ที่ปรับแต่งอาจแตกต่างกันไป
ผลิตภัณฑ์มีราคาอย่างไร มีส่วนลดหรือไม่
ราคาที่แข่งขันได้พร้อมส่วนลดสำหรับการสั่งซื้อจำนวนมากหรือพันธมิตรระยะยาว
การรับประกันผลิตภัณฑ์ของคุณคืออะไร และบริการหลังการขาย
ระยะเวลาการรับประกันของเราคือ 24 เดือนหลังจากการจัดส่ง และทีมงานหลังการขายของเราจะตอบคำถามของคุณภายใน 24 ชั่วโมง มีคำแนะนำระยะไกลผ่านเครือข่าย PC เสมอ
