| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| ราคา: | 48 |

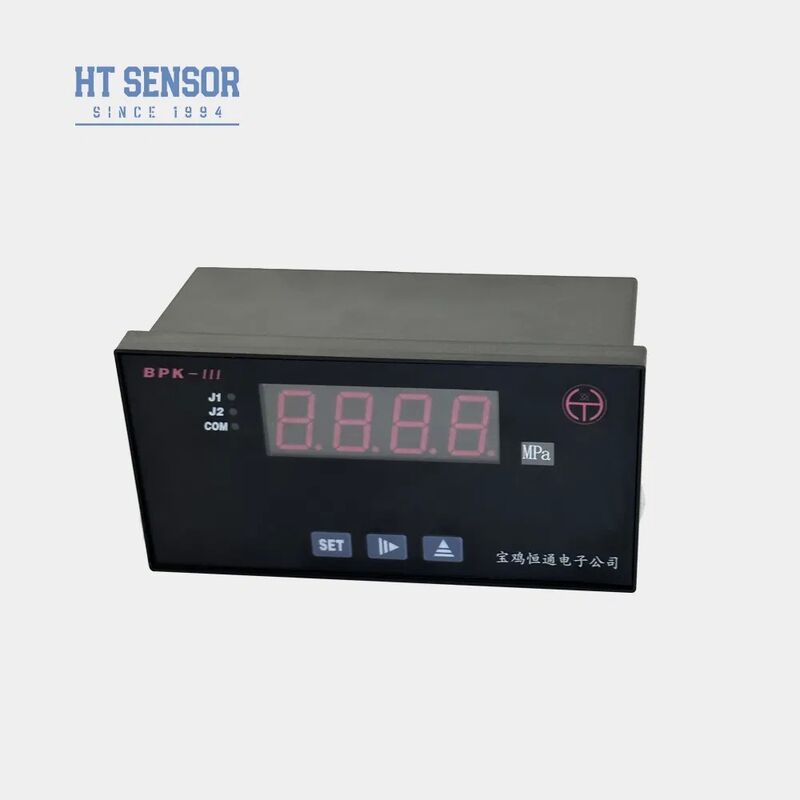

| หมายเลขรุ่น: | บีพีเค-III | ช่วงการวัด: | เครื่องวัดความดันกลาง |
|---|---|---|---|
| ความแม่นยำ: | 1 | ประเภทการแสดงผล: | ดิจิตอล |
| แหล่งจ่ายไฟ: | AC85-260V | จอแสดงผล LED: | -1999-9999 |
| สลับจุด: | 2แต้ม | พาวเวอร์ซัพพลายของตัวเอง: | 24VDC |
| แรงดันไฟฟ้า: | 220VAC /24VDC(±10%) | อุณหภูมิแวดล้อม: | 0~50°C |
| ความชื้นสัมพัทธ์: | ≤85% ก๊าซไม่กัดกร่อน | ความต้านทานอินพุต: | 100K |
| เอาต์พุตอะนาล็อก: | 4~20mA หรือ 0~20mA | ความสามารถในการติดต่อรีเลย์: | 250V/120V AC, 120V/48V AC, <48V AC |
| รีเลย์ชีวิต: | >100000 ครั้ง | ||

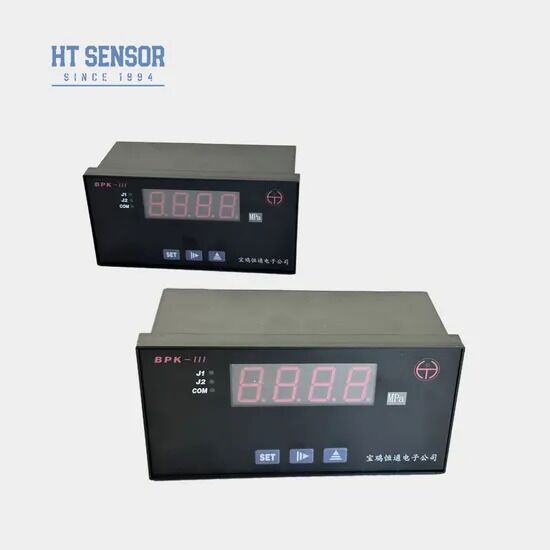

| เน้น: | เกจวัดแรงดัน AC85-260V,เกจวัดแรงดันแบบอินพุตหลายสัญญาณ,เกจวัดแรงดันเซ็นเซอร์ซิลิคอน |
||
| รหัสสัญญาณอินพุต | สัญญาณอินพุต | ขอบเขตการแสดงผล | ความละเอียด | ความแม่นยำ | อิมพีแดนซ์อินพุต |
|---|---|---|---|---|---|
| 00 | T TC | 0~400ºC | 1ºC | 0.2% | 100K |
| 01 | R TC | 0~1600ºC | 1ºC | 0.2% | 100K |
| 02 | J TC | 0~1200ºC | 1ºC | 0.2% | 100K |
| 03 | WRe3-WRe25 TC | 0~2300ºC | 1ºC | 0.2% | 100K |
| 04 | B TC | 350~1800ºC | 1ºC | 0.2% | 100K |
| 05 | S TC | 0~1600ºC | 1ºC | 0.2% | 100K |
| 06 | K TC | 0~1300ºC | 1ºC | 0.2% | 100K |
| 07 | E TC | 0~900ºC | 1ºC | 0.2% | 100K |
| 08 | Pt100 RTD | -200.~600.0ºC | 0.1ºC | 0.2% | 0.2mA |
| 09 | Cu50 RTD | -50.0~150.0ºC | 0.1ºC | 0.2% | 0.2mA |
| 10 | 0~375Ω แรงดันระยะไกล | กำหนดค่าได้ตั้งแต่ -1999 ถึง 9999 | ตัวอย่าง A/D 16 บิต | 0.2% | 0.2mA |
| 11 | ตัวแบ่งกระแส 0~75mV | 0.1% | 100K | ||
| 12 | 0~30mV | 0.1% | 100K | ||
| 13 | สัญญาณมาตรฐาน 0~5V | 0.1% | 100K | ||
| 14 | สัญญาณมาตรฐาน 1~5V | 0.1% | 100K | ||
| 15 | สัญญาณมาตรฐาน 0~10V | 0.1% | 100K | ||
| 16 | สัญญาณมาตรฐาน 0~10 mA | 0.1% | 20Ω | ||
| 17 | สัญญาณมาตรฐาน 0~20 mA | 0.1% | 20Ω | ||
| 18 | สัญญาณมาตรฐาน 4~20 mA | 0.1% | 20Ω |
| สัญญาณเอาต์พุตการส่งสัญญาณ | เอาต์พุตกระแส | ขอบเขตการส่งสัญญาณ | แรงดันไฟฟ้าแยก | ความละเอียดสูงสุด | ความแม่นยำ | ความจุโหลด | แรงดันไฟฟ้าวงจรเปิด |
|---|---|---|---|---|---|---|---|
| 00 | 4~20 mA | ส่งข้อมูลภายในขอบเขตไปยังสัญญาณกระแสมาตรฐาน | 1500V | 12 บิต | 0.3% | ≤500Ω | 15V |
| 01 | 0~20mA |
| แรงดันไฟฟ้า | กระแสไฟสูงสุด (โหลดแบบต้านทาน) | กระแสไฟสูงสุด (โหลดแบบอุปนัย) | อายุการใช้งานรีเลย์ |
|---|---|---|---|
| 250V/120V | 3A AC / 2A DC | 0.3A AC / 0.2A DC | >100,000 การทำงาน |
| 120V/48V | 4A AC / 3A DC | 0.4A AC / 0.3A DC | |
| <48V | 5A AC / 4A DC | 0.5A AC / 0.4A DC |
| รุ่น | ขนาดโครงร่าง | ขนาดเอาต์พุตแผง (มม.) | หมายเหตุ |
|---|---|---|---|
| BPK-IIIS1 | 160×80×80 (แนวนอน) | 152+0.8×76+0.7 | |
| BPK-IIIS2 | 96×48×112 (แนวนอน) | 92+0.7×44+0.5 | |

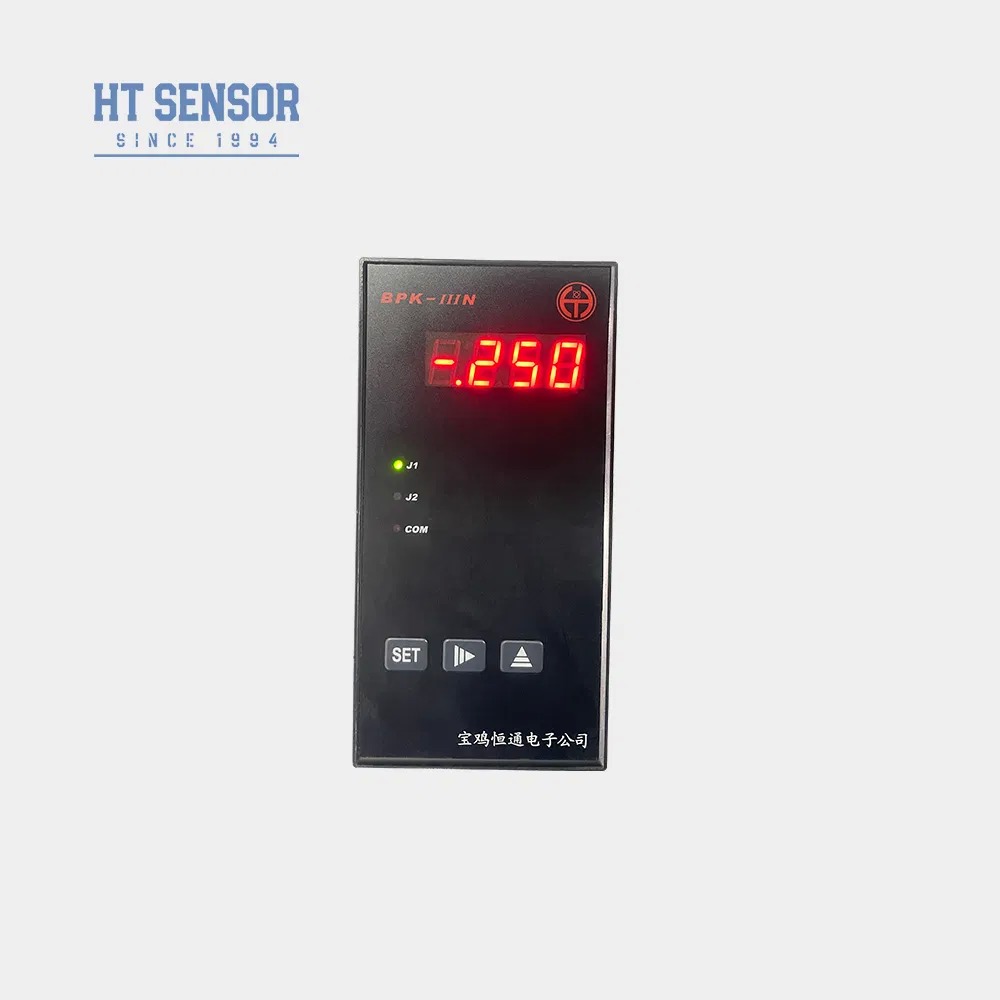

| BPK-IIIN1 | 80×160×80 (แนวตั้ง) | 76+0.7×152+0.8 | |
| BPK-IIIN2 | 48×96×112 (แนวตั้ง) | 44+0.5×92+0.7 | |
| BPK-IIIF1 | 96×96×112 (สี่เหลี่ยมจัตุรัส) | 92+0.7×92+0.7 | |
| BPK-IIIF2 | 48×48×108 (สี่เหลี่ยมจัตุรัส) | 44+0.5×44+0.5 | พร้อมไฟเตือน J2 โดยไม่มีรีเลย์ J2 |
| BPK-IIIF3 | 72×72×112 | 67+0.7×67+0.7 |
